VOL628A

产品分类: 隔离器
产品描述: Vishay 光电晶体管输出型光耦, 表面安装, 4针
供应商型号: 2576971
供应商: 海外现货
标准整包数: 10
VISHAY INTERTECHNOLOGY 隔离器 VOL628A

VOL628A概述

    概述

    产品简介

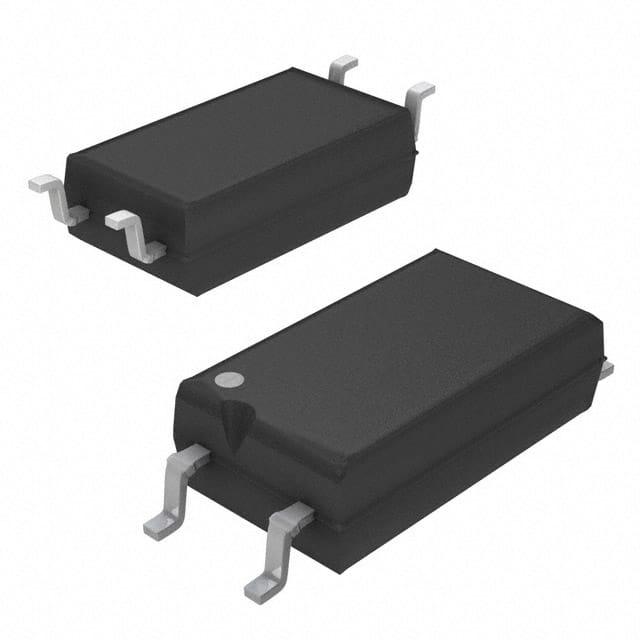

    VOL628A 是 Vishay 公司生产的光电耦合器,属于低输入电流型,具有 AC 输入。它采用 4 引脚 LSOP(长爬电距离小型扁平封装),体积小巧且便于集成。该器件特别适用于需要高电流传输比、低耦合电容以及高隔离电压的应用场景。

    技术参数


    1. 输入特性
    - 反向电压:VR = 6 V
    - 正向电流:IF = ± 60 mA
    - 功耗:Pdiss = 100 mW
    - 结温:Tj = 125 °C
    2. 输出特性
    - 集电极-发射极电压:VCEO = 80 V
    - 发射极-集电极电压:VECO = 7 V
    - 集电极电流:IC = 50 mA(tp/T = 0.5, tp < 10 ms)
    - 功耗:Pdiss = 150 mW
    - 结温:Tj = 125 °C
    3. 耦合特性
    - 总功耗:Ptot = 250 mW
    - 存储温度范围:Tstg = -55 到 +125 °C
    - 工作温度范围:Tamb = -55 到 +110 °C
    - 焊接温度:Tsld = 260 °C
    4. 电气特性
    - 前向电压:VF = 1.16 V 至 1.5 V(IF = ± 5 mA)
    - 反向电流:IR = 100 μA(VR = 6 V)
    - 耦合电容:CO = 45 pF(VR = 0 V, f = 1 MHz)
    - 集电极-发射极漏电流:ICEO = 10 nA 至 200 nA(VCE = 10 V, IF = 0 A)
    5. 电流传输比
    - CTR(IF = ± 1 mA, VCE = 5 V):
    - VOL628A:50% 至 600%
    - VOL628A-2:63% 至 125%
    - VOL628A-3:100% 至 200%
    6. 开关特性
    - 开启时间:ton = 6 μs
    - 上升时间:tr = 3.5 μs
    - 关闭时间:toff = 5.5 μs
    - 下降时间:tf = 5 μs

    产品特点和优势


    - 低轮廓封装:使得器件更易于集成到小尺寸电路板中。
    - 高隔离电压:高达 5000 VRMS,确保了电路间的安全隔离。
    - 高共模瞬态抗扰度:提高了系统在恶劣环境下的可靠性。
    - 多种认证:符合 UL1577、cUL、DIN EN 60747-5-5、BSI、FIMKO、CQC GB4943.1-2011、CQC GB8898-2011 等安全标准。

    应用案例和使用建议


    应用案例
    - 工业控制:用于自动化控制系统中的信号隔离。
    - 电源供应:提高电源转换效率和安全性。
    - 电池供电设备:延长设备使用寿命,降低能耗。
    使用建议
    - 选择合适型号:根据应用需求选择不同 CTR 值的型号,例如 VOL628A 的 CTR 范围较广,适合不同负载条件。
    - 考虑温度影响:注意工作环境温度对电流传输比的影响,避免超出最大允许温度范围。

    兼容性和支持


    - 与其他电子元器件兼容:与多数主流微控制器和电源管理 IC 兼容。
    - 厂商支持:Vishay 提供详尽的技术文档和支持,客户可以联系技术支持获取更多信息和帮助。

    常见问题与解决方案


    1. 问题:正向电流过高导致器件过热。
    - 解决方案:增加散热措施,例如使用散热片或者选择更高功耗版本。

    2. 问题:反向电压保护不足。
    - 解决方案:添加外部保护二极管以防止逆向电压损坏器件。

    总结和推荐



    总结


    VOL628A 光电耦合器具备高电流传输比、低耦合电容、高隔离电压等特点,在工业控制、电源管理和电池供电设备等应用场景中表现出色。多种认证和广泛的适用温度范围使其在各类环境中均能可靠工作。
    推荐
    鉴于 VOL628A 在性能和可靠性方面的优势,强烈推荐在需要电气隔离的应用场合使用该产品。对于希望提高系统可靠性和安全性的工程师,VOL628A 是一个理想的选择。

VOL628A参数

参数
数据速率 -
通道数量 1
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VOL628A厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOL628A数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOL628A VOL628A数据手册

VOL628A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.157
50+ ¥ 4.0341
100+ ¥ 3.0033
250+ ¥ 2.6789
1000+ ¥ 2.4377
库存: 2842
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 201.7
