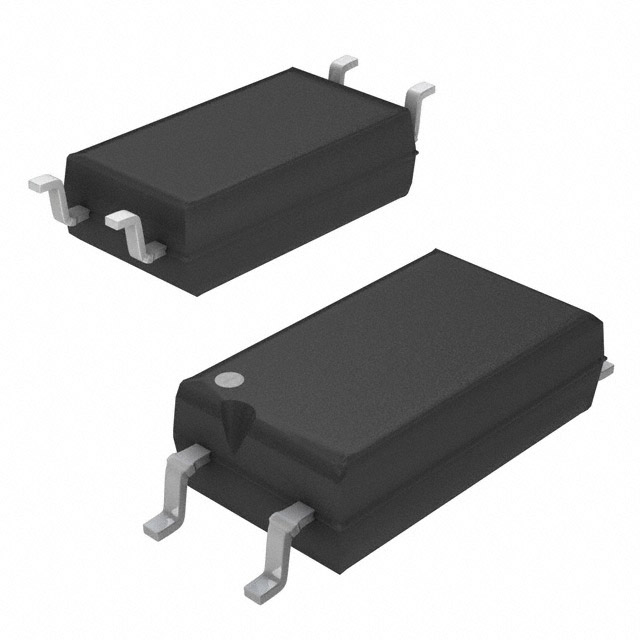

VOL617A-8X001T

产品分类: 隔离器
产品描述: 1 LSOP-4 贴片安装,黏合安装
供应商型号: 30C-VOL617A-8X001T 4-LSOP(2.54MM)
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 隔离器 VOL617A-8X001T

VOL617A-8X001T概述


    产品简介


    VOL617A 光耦合器
    VOL617A 是由 Vishay Semiconductors 生产的一种光电耦合器(Optocoupler),采用光敏晶体管输出,封装为小型贴片(4 引脚 LSOP)。该器件内置一个 GaAs 红外发光二极管发射器,通过光学耦合到一个硅平面光敏晶体管检测器。这种设计主要用于在两个电气隔离的电路之间进行信号传输。

    技术参数


    输入端
    - 反向电压:VR ≤ 6 V
    - 正向电流:IF ≤ 60 mA
    - 功率耗散:Pdiss ≤ 100 mW
    - 正向脉冲电流:tp < 10 μs 时 IFSM ≤ 1.5 A
    - 结温:Tj ≤ 125 °C
    输出端
    - 集电极-发射极电压:VCEO ≤ 80 V
    - 集电极电流:IC ≤ 50 mA (0.5 ≤ tp < 10 ms),IC ≤ 100 mA
    - 功率耗散:Pdiss ≤ 150 mW
    - 结温:Tj ≤ 125 °C
    耦合器
    - 总功率耗散:Ptot ≤ 250 mW
    - 存储温度范围:Tstg -55 °C 至 +125 °C
    - 工作温度范围:Tamb -55 °C 至 +110 °C
    - 焊接温度:Tsld ≤ 260 °C

    产品特点和优势


    - 低轮廓封装:有助于节省空间并提高设计灵活性。
    - 高耐压:集电极-发射极电压高达 80 V,适用于高压应用。
    - 高隔离测试电压:5000 VRMS,满足安全标准。
    - 高瞬态隔离电压:1050 Vpeak,适用于强电环境。
    - 低耦合电容:减少寄生效应,提高信号完整性。
    - 高共模瞬变抗扰度:增强电磁兼容性。

    应用案例和使用建议


    应用案例
    VOL617A 广泛应用于电信、工业控制、电池供电设备、办公机器和可编程控制器等领域。例如,在电信系统中用于隔离信号传输,减少干扰。
    使用建议
    - 在电信系统中,确保选用符合安全标准的型号,如具有 UL、cUL、BSI 认证的型号。
    - 在高噪声环境中使用时,考虑增加外部滤波电路以减少干扰。
    - 在选择工作条件时,确保工作温度不超过最高额定值,以延长使用寿命。

    兼容性和支持


    - 兼容性:VOL617A 与多种认证标准兼容,如 UL、cUL、BSI、FIMKO 和 CQC。
    - 技术支持:Vishay 提供详细的技术文档和支持服务,可联系 optocoupleranswers@vishay.com 获取帮助。

    常见问题与解决方案


    1. Q: 如何确定正确的型号?
    - A: 根据应用需求,参考产品订购信息中的电气特性(CTR)选择合适的型号。例如,VOL617A-3X001T 的 CTR 为 100% 至 200%。
    2. Q: 如何处理高噪声环境下的干扰?
    - A: 增加外部滤波电路,减少干扰信号的影响。
    3. Q: 如何正确焊接?
    - A: 参考焊料曲线(图 22),确保焊接温度不超过 260°C。

    总结和推荐


    总体而言,VOL617A 光耦合器凭借其高可靠性、良好的电气性能和广泛的应用范围,是一款非常优秀的电子产品。其出色的隔离性能、低功耗和高可靠性使其成为各种应用的理想选择。对于需要高度电气隔离和信号传输的场合,强烈推荐使用 VOL617A。
    在选择使用此产品之前,请确保详细了解产品特性和适用环境,以充分利用其优势。

VOL617A-8X001T参数

参数
数据速率 -
通道数量 1
通用封装 LSOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VOL617A-8X001T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOL617A-8X001T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOL617A-8X001T VOL617A-8X001T数据手册

VOL617A-8X001T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.595
100+ ¥ 1.265
750+ ¥ 1.133
1500+ ¥ 1.0703
3000+ ¥ 1.0197
库存: 560
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 1.59
