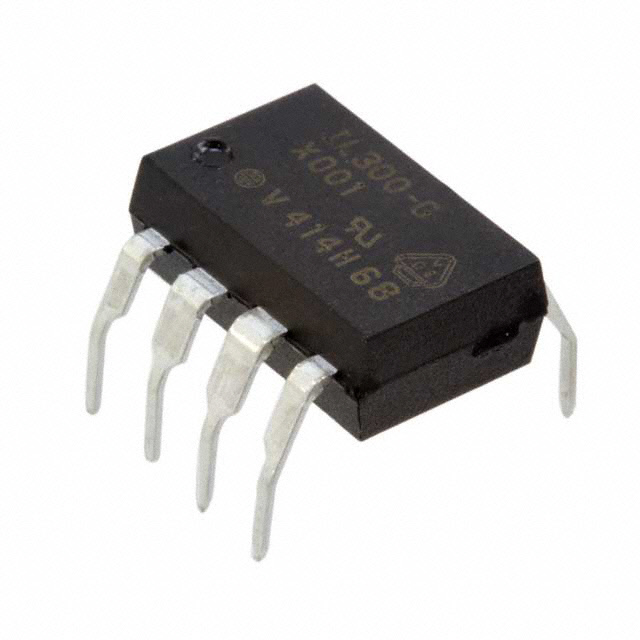

IL300-DEFG-X006

产品分类: 隔离器
产品描述: 1 DIP-8 通孔安装 10.16mm*6.6mm*3.81mm
供应商型号: IL300-DEFG-X006-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 隔离器 IL300-DEFG-X006

IL300-DEFG-X006概述

    Vishay IL300 线性光耦合器技术手册

    产品简介


    Vishay Semiconductors推出的IL300线性光耦合器是一种高度集成的器件,专为实现高增益稳定性、宽带宽而设计。IL300由一个AlGaAs红外LED和两个隔离的PIN光电二极管组成,它们以分叉结构排列。该器件可以用于交流信号和直流信号的耦合,并广泛应用于电源反馈电压/电流、医疗传感器隔离、音频信号接口、过程控制转换器隔离及数字电话隔离等领域。

    技术参数


    - 输入特性:
    - 正向电压(IF = 10 mA):VF = 1.25 至 1.50 V
    - 正向电压温度系数:ΔVF/Δ°C = -2.2 mV/°C
    - 反向电流(VR = 5 V):IR = 1 μA
    - 结电容(VF = 0 V, f = 1 MHz):Cj = 15 pF
    - 动态电阻(IF = 10 mA):ΔVF/ΔIF = -6 Ω
    - 输出特性:
    - 暗电流(Vdet = -15 V, IF = 0 A):ID = 1 至 25 nA
    - 开路电压(IF = 10 mA):VD = 500 mV
    - 短路电流(IF = 10 mA):ISC = 120 μA
    - 结电容(VF = 0 V, f = 1 MHz):Cj = 12 pF
    - 噪声等效功率(Vdet = 15 V):NEP = 4 x 10^-14 W/√Hz
    - 耦合器特性:
    - 输入输出电容(VF = 0 V, f = 1 MHz):CIO = 1 pF
    - 伺服增益(IF = 10 mA, Vdet = -15 V):K1 = 0.006 至 0.017
    - 伺服光电流(IF = 10 mA, Vdet = -15 V):IP1 = 120 μA
    - 正向增益(IF = 10 mA, Vdet = -15 V):K2 = 0.006 至 0.017
    - 转移增益(K2/K1):K3 = 0.56 至 1.65
    - 其他特性:
    - 安全隔离电压:VISO = 4420 VRMS
    - 最大重复峰值隔离电压:VIORM = 890 Vpeak
    - 最大瞬态隔离电压:VIOTM = 10,000 Vpeak

    产品特点和优势


    - 高增益稳定性:± 0.005%/°C,保证了温度变化下的性能稳定。
    - 宽带宽:> 200 kHz,适用于高速信号传输。
    - 低输入输出电容:有利于提高信号的传输速度。
    - 低功耗:< 15 mW,适合于低功耗应用。
    - 高隔离电压:4420 VRMS,满足严格的安全要求。
    - 内部绝缘距离:> 0.4 mm,确保物理隔离安全。

    应用案例和使用建议


    IL300线性光耦合器被广泛应用于各种领域,如电源管理、医疗设备、音频信号处理、过程控制和通信系统。例如,在电源管理系统中,IL300可以用来实现高精度的反馈电压/电流监测,从而提高系统的稳定性和效率。在医疗设备中,IL300可用于信号隔离,以保护患者安全。
    使用建议:
    - 在高频应用中,注意电容特性对信号频率的影响。
    - 使用时要注意散热,避免过热导致性能下降。
    - 考虑环境温度的变化对性能的影响,特别是在高温或低温环境下使用时。

    兼容性和支持


    IL300线性光耦合器符合多个认证标准,如UL、cUL、DIN EN 60747-5-5 (VDE 0884-5)等。它提供了多种封装选项(如DIP-8和SMD-8),以适应不同的应用需求。此外,Vishay提供全面的技术支持和维护服务,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题1:温度稳定性不足
    - 解决方案:选择增益稳定性更高的产品型号,如K3 bin为A-J范围内的产品。

    - 问题2:高频响应不佳
    - 解决方案:检查连接线缆和电路板布局,减少寄生电容和电感的影响。

    - 问题3:信号失真严重
    - 解决方案:优化电源管理,确保足够的电源供应,并合理设置电路的偏置电压。

    总结和推荐


    IL300线性光耦合器凭借其高增益稳定性、宽带宽和低功耗等特点,在多种应用场景中表现出色。它在电源管理、医疗设备、音频信号处理、过程控制和通信系统等方面的应用广泛,值得推荐给需要高精度和高可靠性的用户。对于需要在恶劣环境下工作的应用,IL300的高隔离电压和强抗干扰能力也使其成为一个理想的选择。

IL300-DEFG-X006参数

参数
数据速率 -
通道数量 1
长*宽*高 10.16mm*6.6mm*3.81mm
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装
