H11D2

产品分类: 隔离器
产品描述: Vishay 光电晶体管输出型光耦, 通孔安装, 6针, DIP封装
供应商型号: 3778185
供应商: 海外现货
标准整包数: 1

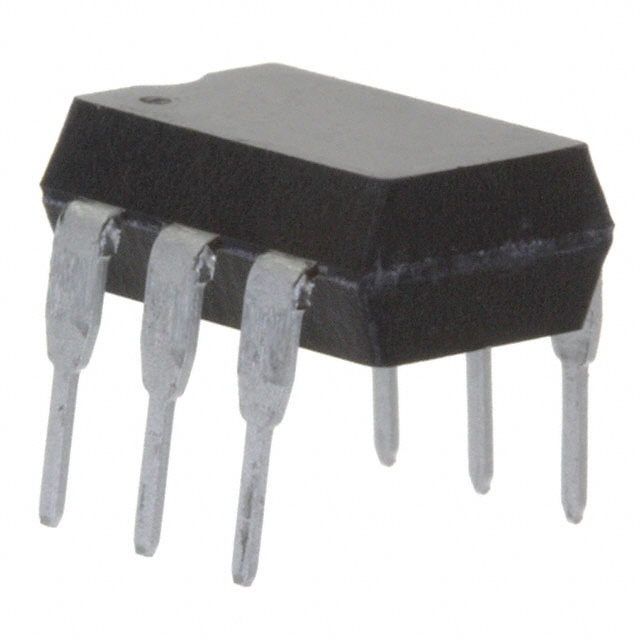

VISHAY INTERTECHNOLOGY 隔离器 H11D2

H11D2概述

    H11D1, H11D2, H11D3, H11D4 光耦合器技术手册

    产品简介


    H11D1、H11D2、H11D3 和 H11D4 是 Vishay 半导体公司生产的光耦合器,专为电信应用或任何需要高阻断电压的直流应用而设计。这些光耦合器特别适用于要求高电压隔离的应用场景,如电力传输系统、工业自动化控制等领域。H11D1 和 H11D2 是同一型号,H11D3 和 H11D4 也是同一型号。

    技术参数


    这些光耦合器的主要技术参数如下:
    - 输入
    - 反向电压 (VR): 6 V
    - 直流正向电流 (IF): 60 mA
    - 瞬态正向电流 (IFSM): 2.5 A
    - 功耗 (Pdiss): 100 mW
    - 集电极-发射极电压 (VCE):
    - H11D1, H11D2: 300 V
    - H11D3, H11D4: 200 V
    - 集电极-基极电压 (VCBO):
    - H11D1, H11D2: 300 V
    - H11D3, H11D4: 200 V
    - 发射极-基极电压 (VBEO): 7 V
    - 集电极电流 (IC): 100 mA
    - 功耗 (Pdiss): 300 mW
    - 输出
    - 输出耦合器
    - 隔离测试电压 (VISO): 5300 VRMS
    - 绝缘厚度: ≥ 0.4 mm
    - 爬电距离: ≥ 7 mm
    - 清晰距离: ≥ 7 mm
    - 追踪指数 (DIN IEC 112/VDE 0303, Part 1): 175
    - 隔离电阻 (VIO = 500 V, Tamb = 25 °C): ≥ 1012 Ω
    - 存储温度范围 (Tstg): -55 至 +150 °C
    - 工作温度范围 (Tamb): -55 至 +100 °C
    - 结温 (Tj): 100 °C
    - 焊接温度 (Tsld): 260 °C(最大焊接时间:10 秒)
    - 电气特性
    - 正向电压 (IF = 10 mA): 1.1-1.5 V
    - 反向电压 (IR = 10 μA): 6 V
    - 反向电流 (VR = 6 V): 0.01-10 μA
    - 输入电容 (CO): 25 pF
    - 热阻 (RthJA): 750 K/W
    - 开关特性
    - 开启时间 (ton): 5 µs
    - 上升时间 (tr): 2.5 µs
    - 关闭时间 (toff): 6 µs
    - 下降时间 (tf): 5.5 µs

    产品特点和优势


    - 高阻断电压:H11D1 和 H11D2 的阻断电压高达 300 V,H11D3 和 H11D4 的阻断电压为 200 V。
    - 低热阻:热阻为 750 K/W,可有效散热。
    - 线性光耦合比:光耦合比 (CTR) 线性地随着正向电流增加。
    - 低反向电流:在正向电压为 6 V 时,反向电流低至 0.01-10 μA。
    - 良好的隔离性能:隔离测试电压为 5300 VRMS,绝缘电阻高。
    - 低耦合电容:电容低至 0.6 pF,减少噪声干扰。
    - 高耐压性能:可承受瞬态正向电流高达 2.5 A。
    - 环保合规:符合RoHS 2002/95/EC和WEEE 2002/96/EC标准,无铅组件。

    应用案例和使用建议


    - 应用领域:这些光耦合器非常适合于电信设备、电力传输系统和工业自动化控制系统中,用以提高系统的可靠性和安全性。
    - 使用建议:
    - 在高电压环境下使用时,确保遵循额定电压参数,避免过载。
    - 在复杂电磁环境中使用时,注意屏蔽措施,减少外部干扰。
    - 建议在设计电路时充分考虑热管理,特别是在大电流应用中,以保证器件的稳定性和可靠性。

    兼容性和支持


    - 兼容性:这些光耦合器可以与多种电子元器件和设备兼容,具体细节请参阅产品数据表或联系技术支持。
    - 支持服务:Vishay 半导体提供详细的用户手册、应用指南和技术支持,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - Q: 使用过程中出现温度过高怎么办?
    - A: 检查散热设计是否合理,增加散热片或散热风扇,确保器件处于正常工作温度范围内。

    - Q: 设备偶尔出现不稳定现象怎么办?
    - A: 检查电源供应和线路布局,确保供电稳定,信号路径清晰,减少噪声干扰。

    - Q: 如何测试光耦合器的光耦合比 (CTR)?
    - A: 使用标准测试设备,按照数据表中的测试条件进行测试,确保测试准确度。

    总结和推荐


    H11D1、H11D2、H11D3 和 H11D4 是 Vishay 半导体生产的高性能光耦合器,具有高阻断电压、低热阻和优良的隔离性能等特点,适用于高电压和高可靠性要求的应用场景。这些产品的设计和制造都严格遵循国际标准,确保其优异的电气特性和稳定性。强烈推荐在需要高隔离性能和高可靠性的应用中使用这些光耦合器。如果您有任何疑问或需要技术支持,可随时联系 Vishay 半导体的技术支持团队。

H11D2参数

参数
数据速率 -
通道数量 1
长*宽*高 8.7mm*6.5mm*3.81mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

H11D2厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

H11D2数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY H11D2 H11D2数据手册

H11D2封装设计

查看详情并下载
Symbol
Footprint
3D Model
