VOT8024AM-T

产品分类: 隔离器
产品描述: Vishay 可控硅输出型光耦, 表面安装, 4针
供应商型号: VOT8024AM-T
供应商: 国内现货
标准整包数: 1000

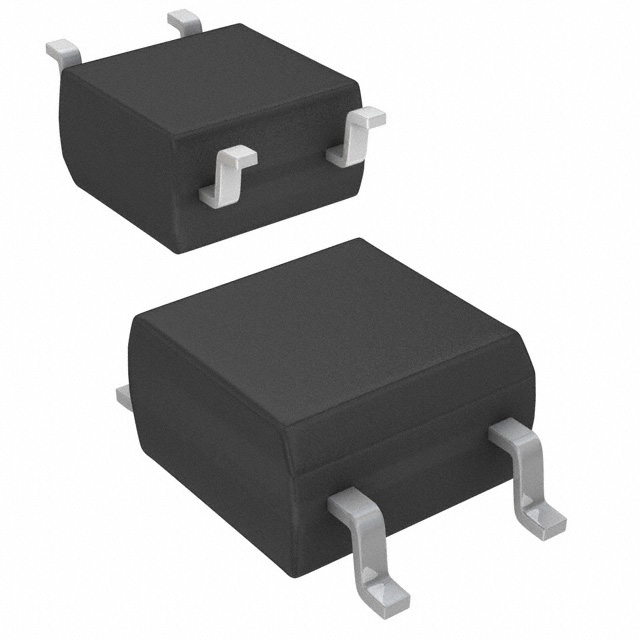

VISHAY INTERTECHNOLOGY 隔离器 VOT8024AM-T

VOT8024AM-T概述

    VOT8024AM 光耦合器技术手册

    产品简介


    VOT8024AM 是 Vishay Semiconductor 生产的一款光耦合器,具有光电三极管输出。它专门设计用于在120 VAC、240 VAC 和 380 VAC 线路上隔离低电压逻辑,控制包括电阻、电感、电容负载在内的多种设备,如电机、电磁阀、大电流晶闸管或三端双向可控硅开关元件 (TRIAC) 和继电器。这款光耦合器采用 SMD(表面贴装)SOP-4 封装,占用非常小的电路板空间。

    技术参数


    以下是 VOT8024AM 的主要技术规格:
    - 输入
    - 反向电压 (VR): 6 V
    - 正向电流 (IF): 50 mA
    - 功率耗散 (Pdiss): 70 mW
    - 结温 (Tj): 125 °C
    - 输出
    - 峰值断态电压 (VDRM): 800 V
    - 功率耗散 (Pdiss): 300 mW
    - 导通电流 (IT(RMS)): 100 mA
    - 峰值重复浪涌电流 (ITSM): 1 A
    - 结温 (Tj): 125 °C
    - 耦合器
    - 存储温度范围 (Tstg): -55 至 +150 °C
    - 工作温度范围 (Tamb): -55 至 +110 °C
    - 总功率耗散 (Pdiss): 330 mW
    - 焊接温度 (Tsld): 260 °C
    - 安全与绝缘额定值
    - 绝缘比较跟踪指数 (CTI): 175
    - 最大耐压 (VISO): 3750 VRMS
    - 最大瞬时隔离电压 (VIOTM): 6000 Vpeak
    - 最大重复峰值隔离电压 (VIORM): 565 Vpeak
    - 绝缘电阻 (RIO): 10^12 Ω(在 500 V,25 °C 下)
    - 输出安全功率 (PSO): 300 mW

    产品特点和优势


    VOT8024AM 拥有多项优势:
    - 高 dV/dt: 静态 dV/dt 高达 1000 V/μs,适用于需要快速切换的应用。
    - 高输入灵敏度: 触发电流 (IFT) 仅为 5 mA,显著降低了对驱动电路的要求。
    - 零电压交叉检测器: 在零电压交叉点触发,有效减少电磁干扰 (EMI)。
    - 高可靠性: 具备高达 800 V 的断态电压,确保在高电压环境下稳定运行。
    - 紧凑型封装: SOP-4 封装尺寸仅为 2.0 mm x 2.54 mm,非常适合空间受限的应用场合。

    应用案例和使用建议


    VOT8024AM 广泛应用于以下领域:
    - 固态继电器中的功率 TRIAC 驱动
    - 三相交流设备
    - 电机控制
    - 工业控制
    - 白色家电/家庭设备
    在使用 VOT8024AM 时,建议:
    - 不要直接驱动负载,而是作为触发装置使用。
    - 确保电路中的电压和电流不超过最大额定值。
    - 在选择驱动电路时,考虑触发电流 (IFT) 为 5 mA,以保证光耦合器正常工作。

    兼容性和支持


    VOT8024AM 获得了多个认证,包括 UL 1577、cUL 和 DIN EN 60747-5-5 (VDE 0884-5)。这些认证确保了产品的安全性及可靠性。此外,Vishay 提供详细的技术支持和文档,帮助客户正确使用该产品。

    常见问题与解决方案


    1. 问:如何避免过热?
    - 答:确保电路中的总功率耗散不超过 330 mW,并保持适当的散热措施。

    2. 问:光耦合器是否可以直接驱动负载?
    - 答:不可以。必须作为触发装置使用,并连接合适的外部驱动电路。

    总结和推荐


    VOT8024AM 是一款高性能的光电三极管输出光耦合器,特别适合于工业控制、电机驱动和家用电器等领域。其高 dV/dt 特性、低输入电流和高绝缘等级使其在众多应用中表现出色。如果你正在寻找一款可靠的光耦合器来隔离低电压逻辑并控制高压负载,VOT8024AM 是一个理想的选择。强烈推荐使用此产品。

VOT8024AM-T参数

参数
数据速率 -
通道数量 1
通用封装 SOP-4
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VOT8024AM-T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOT8024AM-T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOT8024AM-T VOT8024AM-T数据手册

VOT8024AM-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 3.6047
库存: 17000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 10814.1
