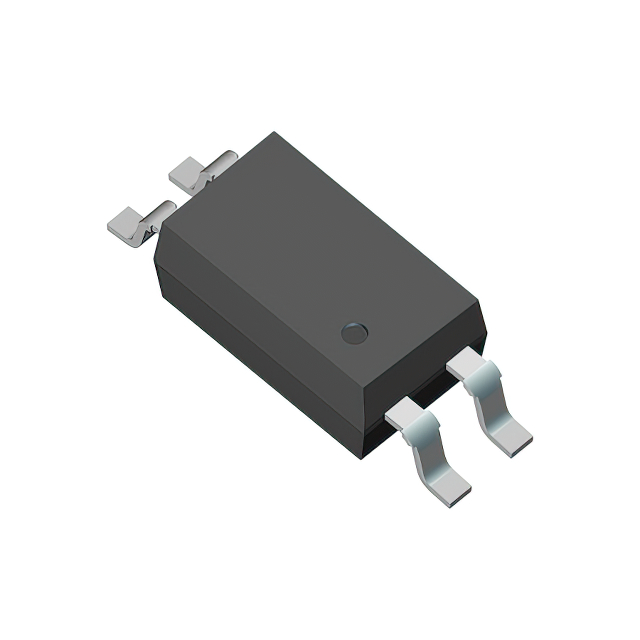

VOS615A-1T

产品分类: 隔离器
产品描述: 1 SSOP-4 贴片安装,黏合安装 2.6mm*4.4mm*2mm
供应商型号: 78-VOS615A-1T
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 隔离器 VOS615A-1T

VOS615A-1T概述

    VOS615A 光耦技术手册综述

    产品简介


    VOS615A 系列是 Vishay Semiconductors 生产的一款低输入电流的光电耦合器,采用半间距 SSOP-4 小型扁平封装。它通过一个镓砷红外发射二极管(GaAs LED)与硅平面光敏晶体管检测器实现光学耦合。该系列光电耦合器主要用于电信、工业控制、电池供电设备、办公设备和可编程控制器等领域。

    技术参数


    VOS615A 的技术参数如下:
    - 输入端:
    - 反向电压:VR ≤ 6 V
    - 正向电流:IF ≤ 50 mA
    - 功率耗散:Pdiss ≤ 70 mW
    - 输出端:
    - 集电极-发射极击穿电压:VCEO = 80 V
    - 功率耗散:Pdiss ≤ 150 mW
    - 耦合器参数:
    - 隔离测试电压:VISO = 3750 VRMS
    - 总功率耗散:Ptot ≤ 170 mW
    - 电气特性:
    - 正向电压:VF = 1.2 V @ IF = 50 mA
    - 反向电流:IR = 0.01 μA @ VR = 6 V
    - 响应时间:上升时间 tr ≤ 3 μs, 下降时间 tf ≤ 4 μs(非饱和状态)
    - 电流传输比(CTR):不同型号的 CTR 范围不同,例如 VOS615A 的 CTR = 50% ~ 600%


    产品特点和优势


    - 高电流传输比(CTR):在低输入电流条件下依然保持较高的 CTR,适合信号传输。
    - 低轮廓封装:采用半间距 SSOP-4 封装,节省空间。
    - 高隔离电压:具备高达 3750 VRMS 的隔离测试电压,适用于需要高安全性的场合。
    - 高耐压:VCEO 高达 80 V,适用于高电压环境。
    - 高抗扰性:具有良好的共模瞬态抗扰能力。

    应用案例和使用建议


    VOS615A 广泛应用于多个领域,如电信设备中的信号隔离、工业控制系统中的电路保护等。对于低功耗设备来说,可以充分利用其低输入电流的特点。建议在使用时确保电源电压和负载匹配,以避免过热或损坏设备。同时,由于其高隔离电压,可在高压环境下的电路间进行安全隔离,增强系统的可靠性和稳定性。

    兼容性和支持


    - 认证:符合 UL1577、cUL、DIN EN 60747-5-5 和 FIMKO EN 60065 等标准。
    - 封装选项:提供多种封装和认证选项,满足不同客户的需求。
    - 支持:Vishay 提供技术支持服务,帮助解决应用中的技术问题。

    常见问题与解决方案


    - Q: 如何选择合适的型号?
    - A: 根据所需的电流传输比(CTR)和工作条件选择不同 BIN 的型号。
    - Q: 如何处理反向电压过高导致的问题?
    - A: 确保输入电压不超过 6 V,以免损坏设备。
    - Q: 如何避免因功率耗散过大导致的过热?
    - A: 注意散热设计,合理布局,确保散热良好,避免长时间过载使用。

    总结和推荐


    VOS615A 是一款高效且可靠的光电耦合器,特别适合于电信、工业控制等需要高隔离度的应用场景。其高电流传输比、低功耗和高隔离电压使其在市场上具有很强的竞争力。无论是作为信号隔离还是电路保护,VOS615A 都能发挥重要作用。强烈推荐使用 VOS615A 在这些应用中,但建议在特定应用中详细验证其适用性并咨询技术支持。

VOS615A-1T参数

参数
数据速率 -
通道数量 1
长*宽*高 2.6mm*4.4mm*2mm
通用封装 SSOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VOS615A-1T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOS615A-1T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOS615A-1T VOS615A-1T数据手册

VOS615A-1T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7475 ¥ 6.3164
10+ $ 0.4439 ¥ 3.751
100+ $ 0.2323 ¥ 1.9629
1000+ $ 0.1987 ¥ 1.6792
3000+ $ 0.1696 ¥ 1.4328
9000+ $ 0.1502 ¥ 1.2688
24000+ $ 0.147 ¥ 1.2422
库存: 4124
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.31
