VOL617A-4X001T

产品分类: 隔离器
产品描述: Vishay 光电晶体管输出型光耦, 表面安装, 4针, LSOP封装
供应商型号: VOL617A-4X001TTR-ND
供应商: Digi-Key
标准整包数: 3000

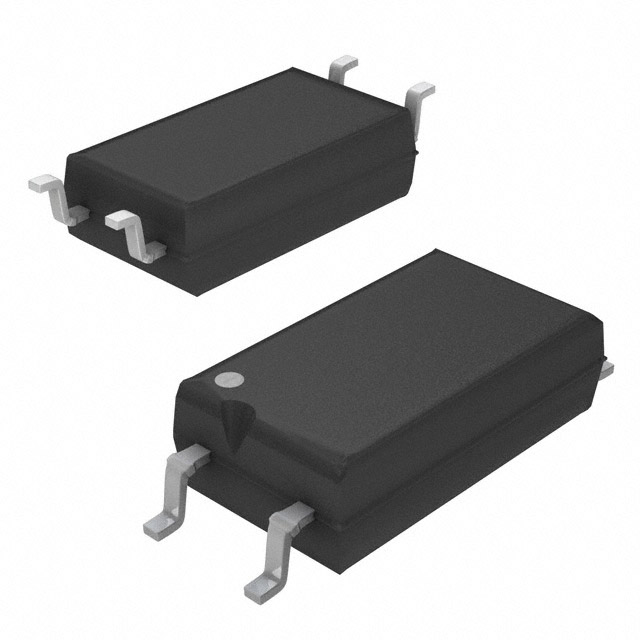

VISHAY INTERTECHNOLOGY 隔离器 VOL617A-4X001T

VOL617A-4X001T概述

    VOL617A 光电耦合器技术手册

    1. 产品简介


    产品类型: 光电耦合器(Optocoupler)
    主要功能: 该光电耦合器集成了一个GaAs红外发光二极管发射器和一个硅平面光电晶体管接收器,具有高电流转移比、低耦合电容和高隔离电压的特点。主要用于信号传输过程中实现两个独立电路间的电气隔离。
    应用领域:
    - 电信设备
    - 工业控制
    - 电池供电设备
    - 办公自动化设备
    - 可编程控制器

    2. 技术参数


    - 封装规格: 4引脚LSOP宽体封装,微型扁平,长爬电距离
    - 工作环境:
    - 储存温度范围:-55°C 至 +125°C
    - 环境温度范围:-55°C 至 +110°C
    - 电源电压:
    - 输入端反向电压VR:6V
    - 输出端集电极-发射极电压VCEO:80V
    - 集电极-发射极饱和电压VCEsat:0.25V至0.4V
    - 电气特性:
    - 输入端正向电流IF:最高可达60mA
    - 输出端集电极电流IC:最高可达50mA
    - 最大总耗散功率Ptot:250mW
    - 最小电流转移比CTR:40%
    - 最大电流转移比CTR:600%
    - 热特性:
    - 结温Tj:最高可达125°C
    - 软焊温度Tsld:最高260°C,且≤10秒

    3. 产品特点和优势


    独特功能和优势:
    - 高隔离电压:支持高达5000VRMS的隔离测试电压和1050Vpeak的峰值隔离电压,适合多种高要求的隔离应用。
    - 低耦合电容:典型值为0.25pF,有助于减少杂散电容对信号传输的影响。
    - 高共模瞬态抗扰度:提供优秀的共模瞬态抑制能力,提高系统稳定性。
    - 紧凑设计:低轮廓封装设计,占用空间小,适合于空间受限的应用场景。

    4. 应用案例和使用建议


    应用案例:
    在工业控制和电信设备中,VOL617A光电耦合器广泛用于信号隔离和传输,确保信号完整性和系统的可靠性。例如,在电机控制系统中,它可以用来隔离开关信号,防止干扰。
    使用建议:
    - 散热管理:确保工作温度不超过额定范围,尤其是在高温环境下,需要采取额外的散热措施。
    - 布局优化:合理布局印刷电路板(PCB),避免信号线与电源线交叉,减少电磁干扰。
    - 负载电阻匹配:根据具体应用选择合适的负载电阻,以获得最佳的开关时间性能。

    5. 兼容性和支持


    兼容性:
    VOL617A光电耦合器经过多个安全认证,如UL1577、cUL CSA 22.2、DIN EN 60747-5-5、BSI EN 60065:2002等,确保与多种标准兼容。
    支持:
    Vishay提供详尽的技术文档和支持服务,包括详细的安装指南和故障排除手册。如有任何技术问题,可以通过电子邮件optocoupleranswers@vishay.com联系技术支持团队。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题:无法达到预期的电流转移比。
    - 解决方案: 检查输入电流IF是否达到额定值,确保接线正确,检查输出电路是否匹配。
    - 问题:发热过快导致性能下降。
    - 解决方案: 采用有效的散热措施,如增加散热片或调整电路布局,确保环境温度不超过最大允许值。
    - 问题:隔离性能不佳。
    - 解决方案: 确认所有连接都符合规定的电气隔离标准,检查电路设计是否有足够的电气间隙和爬电距离。

    7. 总结和推荐


    总结:
    VOL617A光电耦合器以其高隔离电压、低耦合电容和高共模瞬态抗扰度的优势,在多种工业和通信应用中表现出色。其独特的设计使其在严苛的环境中依然能够稳定运行。
    推荐:
    鉴于其卓越的性能和广泛的适用性,强烈推荐在需要高度可靠信号隔离的应用中使用VOL617A光电耦合器。无论是工业控制还是电信领域,VOL617A都是理想的解决方案。

VOL617A-4X001T参数

参数
数据速率 -
通道数量 1
长*宽*高 7.5mm(宽度)*2mm(高度)
通用封装 SOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VOL617A-4X001T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOL617A-4X001T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOL617A-4X001T VOL617A-4X001T数据手册

VOL617A-4X001T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.207 ¥ 1.7322
6000+ $ 0.1959 ¥ 1.6391
9000+ $ 0.1902 ¥ 1.5914
15000+ $ 0.1837 ¥ 1.5376
21000+ $ 0.1799 ¥ 1.5055
30000+ $ 0.1762 ¥ 1.4744
库存: 6000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 5196.6
