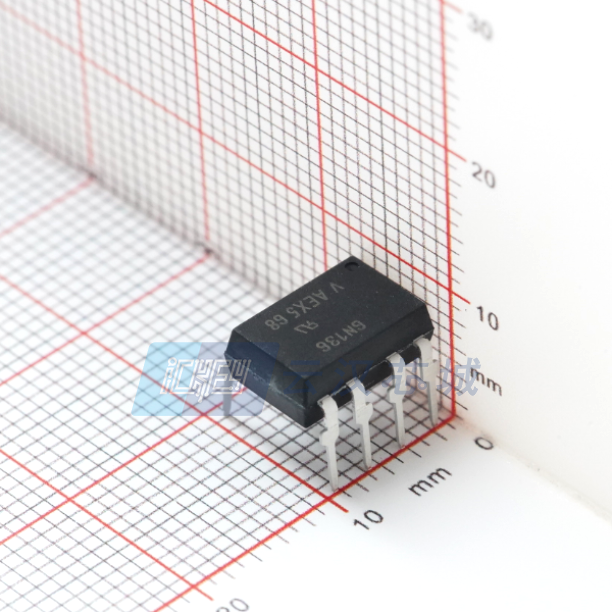

6N136

产品分类: 隔离器
产品描述: Vishay 晶体管输出型光耦, 通孔安装, 8针, DIP封装
供应商型号: UA-6N136
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 隔离器 6N136

6N136概述

    6N135 和 6N136 高速光耦合器技术手册

    产品简介


    6N135 和 6N136 是 Vishay Semiconductors 生产的高速光耦合器。这些器件采用镓铝砷(GaAlAs)红外发光二极管,通过光学耦合与集成的光电检测器相结合,光电检测器包含一个光电二极管和高增益快速晶体管,封装在塑料双列直插(DIP-8)封装内。这些光耦合器可以在高达 2 MHz 的频率下进行信号传输,适用于各种电气隔离应用。

    技术参数


    - 输入参数
    - 反向电压:VR = 5 V
    - 正向电流:IF = 25 mA
    - 峰值正向电流:t = 1 ms, 50% 占空比时,IFSM = 50 mA
    - 最大浪涌正向电流:t ≤ 1 μs, 300 脉冲/s 时,IFS = 1 A
    - 热阻:Rth = 700 K/W
    - 功率耗散:Tamb = 70 °C 时,Pdiss = 45 mW

    - 输出参数
    - 供电电压:VS = -0.5 至 15 V
    - 输出电压:VO = -0.5 至 15 V
    - 发射极-基极电压:VEBO = 5 V
    - 输出电流:IO = 8 mA
    - 最大输出电流:16 mA
    - 基极电流:IB = 5 mA
    - 热阻:300 K/W
    - 功率耗散:Tamb = 70 °C 时,Pdiss = 100 mW
    - 耦合器参数
    - 存储温度范围:Tstg = -55 到 +150 °C
    - 环境温度范围:Tamb = -55 到 +100 °C
    - 焊接温度:最大焊接温度为 260 °C,持续时间 ≤ 10 秒

    产品特点和优势


    - 高隔离测试电压:5300 VRMS
    - 兼容性:TTL 兼容
    - 高速率:高达 1 Mbit/s
    - 抗共模干扰能力强
    - 宽带宽:2 MHz
    - 开漏极输出:便于外部基极接线
    - 符合多项安全认证:如 UL1577, DIN EN 60747-5-5, CQC GB8898-2011 等

    应用案例和使用建议


    6N135 和 6N136 适用于多种工业和消费电子产品中需要高隔离度和高频信号传输的应用,例如开关电源、逆变器、电机驱动和医疗设备。建议在选择这些光耦合器时考虑其工作频率和所需的隔离电压等级。

    兼容性和支持


    这些光耦合器适用于标准的 DIP-8 和 SMD-8 封装,且经过多项安全认证。制造商提供了详细的技术支持和售后服务,确保用户能够正确安装和使用这些器件。

    常见问题与解决方案


    - 问题 1:如何确定这些光耦合器的最大工作频率?
    - 解决方案:查看手册中的技术参数,确认其最大工作频率为 2 MHz。

    - 问题 2:如何确保正确的安装和焊接?
    - 解决方案:遵循手册中提供的焊接温度和焊接时间限制,以确保良好的焊接效果。

    总结和推荐


    6N135 和 6N136 是高性能的高速光耦合器,具备出色的电气特性和高可靠性,非常适合需要高隔离度和高速传输的应用。总体而言,这些产品在众多同类产品中具有显著的优势,值得推荐使用。

6N136参数

参数
数据速率 1Mbps
通道数量 1
9.91mm(Max)
6.81mm(Max)
4.7mm(Max)
通用封装 DIP-8
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
