VO615A-4

产品分类: 隔离器

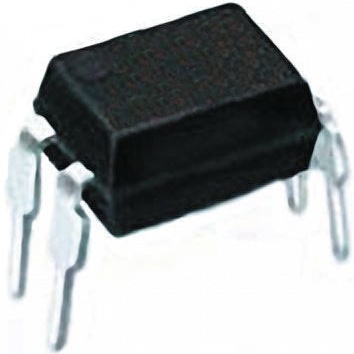

产品描述: Vishay 光电晶体管输出型光耦, 通孔安装, 4针, DIP封装
供应商型号: 1779741
供应商: 海外现货
标准整包数: 5
VISHAY INTERTECHNOLOGY 隔离器 VO615A-4

VO615A-4概述


    产品简介


    产品描述
    VO615A 是一种光耦合器,采用光敏晶体管输出,具备高耐温性能。它由一个红外发光二极管(IR-LED)和一个光敏晶体管组成,封装于4引脚塑料双列直插式(DIP)封装内。
    应用领域
    VO615A 主要用于需要安全保护分离的应用场景,特别是在电气冲击防护方面,符合安全等级II(增强隔离)标准。具体应用包括:
    - 一级到四级的安全应用,适用于主电压≤300 V 的电路。
    - 一级到四级的安全应用,适用于主电压≤600 V 的电路。
    这些应用涵盖开关电源、线路接收器、计算机外围接口和微处理器系统接口等。

    技术参数


    绝对最大额定值
    - 输入端:反向电压 VR ≤ 6 V;正向电流 IF ≤ 60 mA;正向浪涌电流 IFSM ≤ 1.5 A。
    - 输出端:集电极-发射极电压 VCEO ≤ 70 V;发射极-集电极电压 VECO ≤ 7 V;集电极电流 IC ≤ 50 mA;集电极峰值电流 ICM ≤ 100 mA。
    - 工作环境温度范围:-55 °C 至 +110 °C;存储温度范围:-55 °C 至 +125 °C。
    电气特性
    - 输入端:正向电压 VF ≤ 1.6 V;反向电流 IR ≤ 100 μA;结点电容 Cj ≤ 50 pF。
    - 输出端:饱和电压 VCEsat ≤ 0.3 V;截止频率 fc ≤ 110 kHz;耦合电容 Ck ≤ 0.6 pF。

    产品特点和优势


    独特功能和优势
    - 高温度范围:-55 °C 至 +110 °C,适应多种恶劣环境条件。
    - 高隔离电压:最大瞬态隔离电压 VIOTM 为 6000 V 峰值,符合 DIN EN 60747-5-5 (VDE 0884-5) 标准。
    - 强大的安全性能:满足UL 1577和cUL 1577认证要求。
    - 高电流传输比(CTR),不同型号的CTR范围广泛,适合各种应用场景。

    应用案例和使用建议


    应用案例
    - 在开关电源和线路接收器中作为信号隔离器,提高系统的可靠性和安全性。
    - 在计算机外围设备接口和微处理器系统中,作为光电隔离器,有效防止干扰和噪声。
    使用建议
    - 在高湿度环境下使用时,应注意保持良好的通风和干燥条件,以避免湿气影响电气性能。
    - 在设计电路时,应考虑正向电流和负载电阻的影响,以确保光电耦合器的工作稳定。

    兼容性和支持


    兼容性
    VO615A 适用于多种封装选项,包括DIP-4、SMD-4(带不同选项)。此外,还通过了多个安全认证,如UL、cUL、BSI、FIMKO和CQC等,确保其在各种场合下的可靠性。
    支持
    Vishay 提供详细的装配指南和测试方法,以确保用户能够正确安装和使用该产品。如有技术疑问,可以通过技术支持邮箱optocoupleranswers@vishay.com联系工程师获取帮助。

    常见问题与解决方案


    常见问题及解决方案
    1. 问:如何确定光电耦合器的工作温度范围?
    - 答: VO615A 的工作温度范围为-55 °C 至 +110 °C,因此在选择应用时需要确认工作环境的温度是否在此范围内。

    2. 问:如果正向电流过高,会导致什么后果?
    - 答: 正向电流过高可能会导致内部发热,影响光电耦合器的正常工作。应严格控制正向电流不超过额定值。
    3. 问:如何处理光电耦合器的泄漏电流问题?
    - 答: 检查并确保所有的连接都正确无误,减小外部干扰,同时定期进行测试和校验,以保证其性能稳定。

    总结和推荐


    综合评估
    VO615A 光耦合器凭借其宽广的工作温度范围、高隔离电压、良好的安全认证和广泛的电流传输比,使其在电气冲击防护和信号隔离领域具有显著的优势。其兼容性和多样的封装选项,也使其成为适用于多种场合的理想选择。
    推荐
    鉴于其优异的性能和广泛应用,强烈推荐 VO615A 用于需要安全保护分离的应用场景。无论是用于工业自动化、医疗设备还是通信系统,VO615A 都能提供可靠的光电隔离解决方案。

VO615A-4参数

参数
数据速率 -
通道数量 1
通用封装 DIP-4
安装方式 通孔安装
零件状态 在售
包装方式 管装

VO615A-4厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VO615A-4数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VO615A-4 VO615A-4数据手册

VO615A-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
