VO615A-3X007T

产品分类: 隔离器
产品描述: Vishay 光电晶体管输出型光耦, 表面安装, 4针
供应商型号: 30C-VO615A-3X007T SMD-DIP-4
供应商: 云汉优选
标准整包数: 1

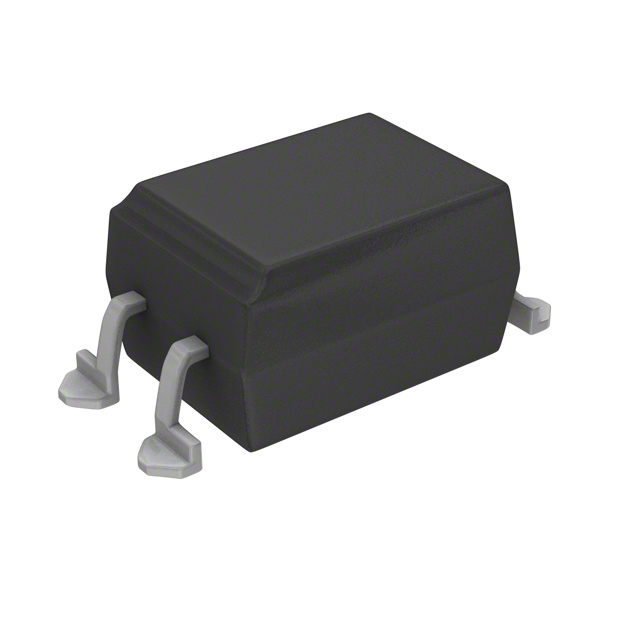

VISHAY INTERTECHNOLOGY 隔离器 VO615A-3X007T

VO615A-3X007T概述

    VO615A Optocoupler: Technical Overview and Insights

    1. 产品简介


    产品类型: VO615A 是一款光耦合器,采用光电晶体管输出,适用于高温度环境。
    主要功能: 它由一个镓砷红外发光二极管和一个光敏晶体管组成,通过光学耦合封装在四引脚塑料双列直插式封装(DIP)中。
    应用领域: 广泛应用于需要安全隔离的应用中,例如电源转换、线路接收、计算机外设接口和微处理器系统接口。

    2. 技术参数


    - 工作温度范围: -55°C 至 +110°C
    - 最大额定瞬态过电压: VIOTM = 6 kV
    - 绝缘测试电压(部分放电测试电压): Vpd = 1.6 kV
    - 最大隔离电压(含直流分量): VIOWM = 600 VRMS
    - 最大重复峰值隔离电压: VIORM = 850 Vpeak
    - 输入正向电压(IF = 50 mA): VF = 1.43 – 1.6 V
    - 反向电流(VR = 6 V): IR = - 100 μA
    - 耦合电容(f = 1 MHz): Ck = 0.6 pF

    3. 产品特点和优势


    - 宽温度范围: 能够在极端温度环境下稳定工作,适用于工业和汽车领域的多种应用。
    - 高瞬态电压耐受能力: VIOTM 达到 6 kV,适合于高压环境下的安全隔离。
    - 出色的隔离特性: 绝缘电阻高,耐受电压达到 5000 VAC,适合用于要求严格的安全隔离的应用。

    4. 应用案例和使用建议


    应用案例:
    - 在电源转换电路中用于实现电气隔离。
    - 在计算机外围设备和微处理器系统接口中作为光电耦合器,确保信号传输的可靠性。
    使用建议:
    - 在高温环境下使用时,注意监控温度变化以确保产品正常运行。
    - 对于高电压环境,应采取适当的保护措施以确保电路的安全性。

    5. 兼容性和支持


    - 兼容性: VO615A 支持多种标准认证,包括 UL 1577、cUL 1577、BSI、FIMKO 和 CQC,满足多种国际认证要求。
    - 支持: Vishay 提供详尽的技术文档和支持服务,确保用户能够轻松获取所需的信息和帮助。

    6. 常见问题与解决方案


    - 问题1: 高温环境下正向电压降增加。
    - 解决方案: 使用散热片或其他冷却方法降低工作温度。
    - 问题2: 高频信号传输时出现延迟。
    - 解决方案: 选择具有较低传输延迟特性的型号,或考虑使用专门设计用于高频信号传输的优化布局。

    7. 总结和推荐


    综合评估: VO615A 在极端环境下的稳定性、高隔离能力和广泛的应用范围使其成为众多工业和汽车应用的理想选择。其卓越的电气特性和多样的认证使其适用于各种安全隔离应用。
    推荐使用: 基于其广泛的功能性和可靠性,强烈推荐在需要高隔离度和温度适应性的场合使用 VO615A。

VO615A-3X007T参数

参数
数据速率 -
通道数量 1
长*宽*高 4.58mm*6.5mm*3.4mm
通用封装 4-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VO615A-3X007T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VO615A-3X007T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VO615A-3X007T VO615A-3X007T数据手册

VO615A-3X007T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.397
50+ ¥ 1.0736
1000+ ¥ 0.8954
库存: 1134
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 1.39
