VOS617A-9X001T

产品分类: 隔离器
产品描述: 1 SSOP-4 贴片安装,黏合安装 2.6mm*4.4mm*2mm
供应商型号: 3778029
供应商: 海外现货
标准整包数: 5

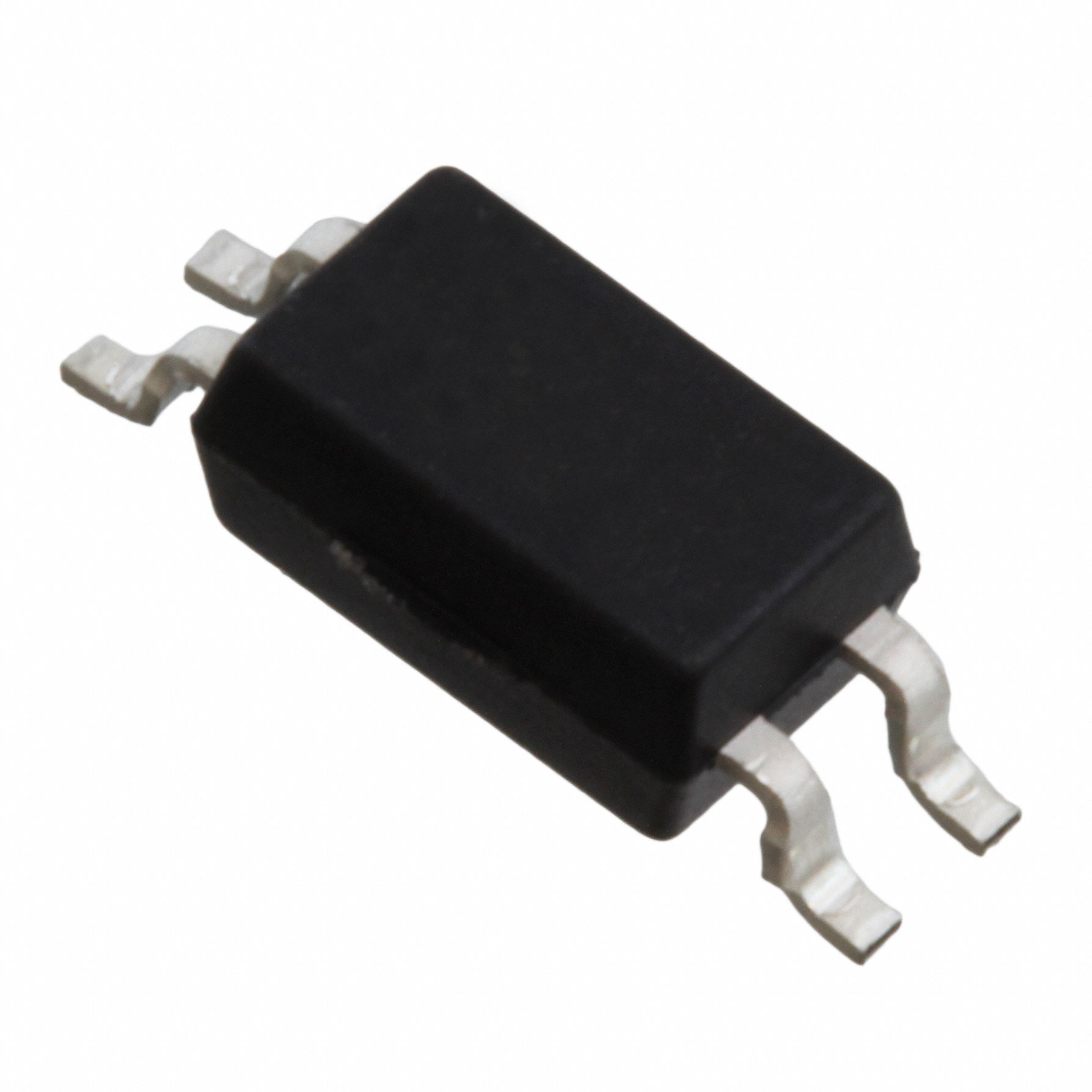

VISHAY INTERTECHNOLOGY 隔离器 VOS617A-9X001T

VOS617A-9X001T概述

    VOS617A Optocoupler: Comprehensive Guide

    1. 产品简介


    产品类型: 光电耦合器
    主要功能: 利用红外发光二极管和硅平面光电晶体管实现光信号传输。
    应用领域: 电信、工业控制、电池供电设备、办公设备及可编程控制器等领域。

    2. 技术参数


    | 参数 | 值 | 单位 |
    |
    | 输入电压(反向) | 6 | V |
    | 输入电流(正向) | 50 | mA |
    | 输出电压(集电极-发射极) | 80 | V |
    | 输出电流(集电极) | 50 | mA |
    | 输出功率(总) | 150 | mW |
    | 隔离测试电压 | 3750 | VRMS |
    | 工作温度范围(环境) | -55至+110 | °C |
    | 存储温度范围 | -55至+150 | °C |
    | 结温 | 125 | °C |

    3. 产品特点和优势


    - 高电流传输比(CTR): 低输入电流即可实现高电流传输比。
    - 低轮廓封装: 封装尺寸小,适合空间受限的应用。
    - 高隔离电压: 达到3750VRMS的隔离电压。
    - 低耦合电容: 减少电路间干扰。
    - 高共模瞬态抗扰度: 确保在高压环境下正常工作。
    - 安全认证: 符合多项国际安全标准。

    4. 应用案例和使用建议


    应用场景:
    - 电信: 在各种通信设备中用于信号隔离。
    - 工业控制: 用于工业自动化系统中的信号隔离。
    - 办公设备: 办公打印机、复印机等设备中的隔离驱动。
    使用建议:
    - 在选择具体的光电耦合器时,根据应用场景选择合适的CTR值。例如,在需要高隔离性能的应用中,选择CTR较高的型号。
    - 确保连接符合电气规范,避免电压和电流超限,以延长使用寿命。

    5. 兼容性和支持


    兼容性:
    - 该产品已通过多项国际认证,包括UL1577、cUL、DIN EN 60747-5-5、FIMKO EN 60065、EN 60950-1、CQC GB4943.1-2011和GB8898-2011。
    - 支持多种电压和电流组合,适用于不同应用场景。
    支持和维护:
    - Vishay公司提供技术支持和售后服务,用户可通过optocoupleranswers@vishay.com获取帮助。

    6. 常见问题与解决方案


    - 问题1: 温度过高导致性能下降。
    解决方案: 使用散热片或增加冷却措施,确保工作温度不超出规定范围。
    - 问题2: 信号传输不稳定。
    解决方案: 检查连接是否正确,确保负载电阻符合要求。
    - 问题3: 隔离电压不足。
    解决方案: 重新校准或更换更高隔离等级的产品。

    7. 总结和推荐


    综合评估:
    - 优点: 高电流传输比、低耦合电容、高隔离电压和广泛的适用范围使其成为高性能、多功能的光电耦合器。
    - 缺点: 可能需要额外的散热措施来应对高温环境。
    推荐使用:
    鉴于其优异的性能和广泛的应用领域,VOS617A是一款值得推荐的产品。特别适用于需要高可靠性和稳定性的应用场景,如电信设备、工业控制系统和办公设备。

VOS617A-9X001T参数

参数
数据速率 -
通道数量 1
长*宽*高 2.6mm*4.4mm*2mm
通用封装 SSOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VOS617A-9X001T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOS617A-9X001T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOS617A-9X001T VOS617A-9X001T数据手册

VOS617A-9X001T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.4054
10+ ¥ 1.8952
100+ ¥ 1.7494
500+ ¥ 1.6328
1000+ ¥ 1.6328
库存: 3988
起订量: 30 增量: 0
交货地:
最小起订量为:10
合计: ¥ 18.95
