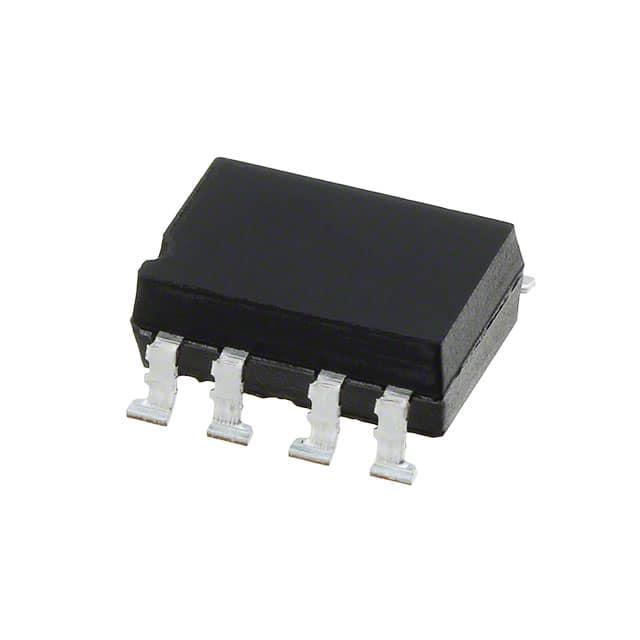

IL300-F-X009T

产品分类: 隔离器
产品描述: 1 8-SMD 贴片安装,黏合安装 10.16mm*6.6mm*3.81mm
供应商型号: 782-IL300-F-X009T
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 隔离器 IL300-F-X009T

IL300-F-X009T概述

    IL300 线性光耦技术手册

    1. 产品简介


    IL300 线性光耦 是一款由 Vishay Semiconductors 生产的高增益稳定性宽频带光耦。该光耦由铝镓砷(AlGaAs)红外发光二极管(IRLED)辐射到一个隔离反馈PIN光电二极管和输出PIN光电二极管。这种双端口结构使它能够用于交流和直流信号的耦合,广泛应用于电源反馈电压/电流、医疗传感器隔离、音频信号接口、隔离过程控制传感器以及数字电话隔离等领域。

    2. 技术参数


    - 输入
    - 功率耗散:160 mW
    - 正向电流:最大60 mA
    - 冲击电流(脉冲宽度<10 μs):最大250 mA
    - 反向电压:5 V
    - 热阻:470 K/W
    - 结温:最大100 °C
    - 输出
    - 功率耗散:50 mW
    - 反向电压:50 V
    - 热阻:1500 K/W
    - 结温:最大100 °C
    - 总封装耗散功率(在25 °C时):210 mW
    - 存储温度范围:-55 °C 至 +150 °C
    - 工作温度范围:-55 °C 至 +100 °C
    - 电气特性
    - 输入-输出电容:1 pF(在0 V,1 MHz下)
    - 伺服增益(K1,IP1/IF):0.006 至 0.017(在10 mA正向电流,-15 V探测电压下)
    - 前向增益(K2,IP2/IF):0.006 至 0.017(同上)

    3. 产品特点和优势


    - 高线性度:线性度达到0.01%,保证信号传输的一致性。
    - 宽带宽:大于200 kHz,适用于高频信号传输。
    - 高增益稳定性:±0.005%/°C,减少温度变化对性能的影响。
    - 低输入-输出电容:有利于提高信号速度。
    - 低功耗:<15 mW,延长使用寿命并减少热量产生。
    - 高隔离电压:4420 VRMS,确保高可靠性。

    4. 应用案例和使用建议


    应用场景:
    - 电源反馈电压/电流:用于电源系统中的电流和电压反馈控制。
    - 医疗传感器隔离:为医疗设备提供安全可靠的隔离。
    - 音频信号接口:提升音频设备的信号传输质量。
    使用建议:
    - 在需要高线性和宽频带的应用中选择IL300,如精密电源监控。
    - 在设计电路时,考虑到其低输入-输出电容特性,优化高频信号处理。
    - 需要注意其工作温度范围,避免过热影响性能。

    5. 兼容性和支持


    - 认证:IL300通过UL、cUL、DIN EN 60747-5-5 (VDE 0884-5)、BSI、FIMKO和CQC认证。
    - 封装选项:提供DIP-8、SMD-8等多种封装选项,满足不同需求。
    - 支持:Vishay Semiconductors提供技术支持和客户服务。

    6. 常见问题与解决方案


    - 问题:正向电流过高导致损坏?
    - 解决方法:确保正向电流不超过最大值60 mA。
    - 问题:反向电压超过额定值?
    - 解决方法:不要超过规定的5 V反向电压,否则可能损坏设备。
    - 问题:信号线性度不佳?
    - 解决方法:检查是否存在温度影响或电路连接问题。

    7. 总结和推荐


    总结:
    IL300线性光耦凭借其高线性度、宽频带和高增益稳定性,在多种应用场合中表现出色。尤其是其能够在严苛环境下保持稳定的性能,使得它成为高性能应用的理想选择。
    推荐:
    强烈推荐IL300线性光耦用于需要高精度和高可靠性的应用中,如电源管理和医疗传感器等。

IL300-F-X009T参数

参数
数据速率 -
通道数量 1
长*宽*高 10.16mm*6.6mm*3.81mm
通用封装 8-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

IL300-F-X009T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IL300-F-X009T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY IL300-F-X009T IL300-F-X009T数据手册

IL300-F-X009T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.2355 ¥ 94.94
10+ $ 8.349 ¥ 70.549
25+ $ 7.722 ¥ 65.2509
100+ $ 6.8364 ¥ 57.7676
250+ $ 6.594 ¥ 55.7193
500+ $ 6.006 ¥ 50.7507
1000+ $ 5.4915 ¥ 46.4032
库存: 1021
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 94.94
