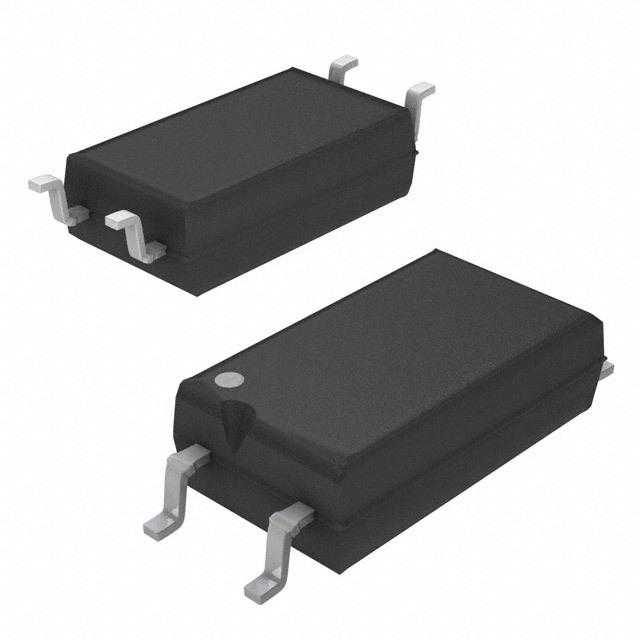

VOL628A-3T

产品分类: 隔离器
产品描述: 1 SOP-4 贴片安装,黏合安装
供应商型号: 3397419
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 隔离器 VOL628A-3T

VOL628A-3T概述

    VOL628A Optocoupler 技术手册概述

    1. 产品简介


    VOL628A 是 Vishay Semiconductors 生产的一款光电耦合器,采用双 GaAs 红外发光二极管与硅平面光电晶体管检测器光耦合而成。其封装形式为长爬电距离的4针小型扁平封装(LSOP),旨在用于需要高隔离电压的应用中。这种光电耦合器特别适用于工业控制、电源供应、交流线路监控以及便携式电池供电设备等领域。

    2. 技术参数


    - 输入特性
    - 反向电压 \(VR\):6 V
    - 输入正向电流 \(IF\):±60 mA
    - 输入正向电压 \(VF\):\(1.16 - 1.5\) V
    - 反向电流 \(IR\):≤ 100 μA
    - 输出特性
    - 集电极-发射极电压 \(V{CEO}\):80 V
    - 输出饱和电压 \(V{CEsat}\):0.25 - 0.4 V
    - 集电极-发射极泄漏电流 \(I{CEO}\):≤ 200 nA
    - 集电极-发射极电容 \(C{CE}\):≤ 7 pF
    - 整体耦合器特性
    - 高电流转移比 \(CTR\):50% - 600%
    - 耦合电容 \(CC\):≤ 0.25 pF
    - 最大总功耗 \(P{tot}\):250 mW
    - 最大耐受隔离电压 \(V{ISO}\):5000 VRMS
    - 最大瞬态隔离电压 \(V{IOTM}\):8000 Vpeak

    3. 产品特点和优势


    - 低轮廓封装:适合紧凑型设计。
    - 高耐压:集电极-发射极电压 \(V{CEO}\) 达到 80 V。
    - 高隔离电压:可达 5000 VRMS。
    - 低耦合电容:有利于提高高速信号传输性能。
    - 高共模瞬态抑制:确保在复杂电磁环境中稳定工作。

    4. 应用案例和使用建议


    - 工业控制:适用于自动化生产线的信号隔离和传输。
    - 电源供应:适合开关电源的隔离保护。
    - 电池供电设备:可用于便携式医疗设备等低功耗场合。

    使用建议:在进行电路设计时,注意确保电路布局合理,以减小寄生电容对信号传输的影响。同时,在使用过程中应严格遵守规定的操作条件,避免过载导致损坏。

    5. 兼容性和支持


    VOL628A 符合多项安全认证标准,包括 UL1577、cUL、DIN EN 60747-5-5 等。Vishay 提供技术支持和售后保障服务,可通过 optocoupleranswers@vishay.com 联系技术问题。

    6. 常见问题与解决方案


    - Q: 为何输入正向电流会有限制?
    - A: 过高的输入正向电流会导致内部发热严重,可能造成器件损坏。应遵循数据手册中的规定,确保电流不超过额定值。
    - Q: 在高温环境下工作会影响性能吗?
    - A: 工作温度过高会降低器件的可靠性,建议在设计时留有余量,确保长期可靠运行。
    - Q: 产品安装时需要注意什么?
    - A: 请参照数据手册中的安装指南,确保焊接温度不超过 260°C,焊接时间不超过 10 秒。

    7. 总结和推荐


    VOL628A 以其高性能、高可靠性、高隔离电压等优点,广泛应用于工业控制、电源供应等多个领域。其高电流转移比和低耦合电容使其在高速信号传输中有优异表现。总体来看,这是一款值得推荐的产品。强烈建议在相关应用场景中优先考虑使用 VOL628A。

VOL628A-3T参数

参数
数据速率 -
通道数量 1
通用封装 SOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VOL628A-3T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOL628A-3T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOL628A-3T VOL628A-3T数据手册

VOL628A-3T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.5448
10+ ¥ 3.1796
25+ ¥ 2.7929
50+ ¥ 2.6854
100+ ¥ 2.4062
500+ ¥ 2.4062
库存: 2792
起订量: 16 增量: 0
交货地:
最小起订量为:10
合计: ¥ 31.79
