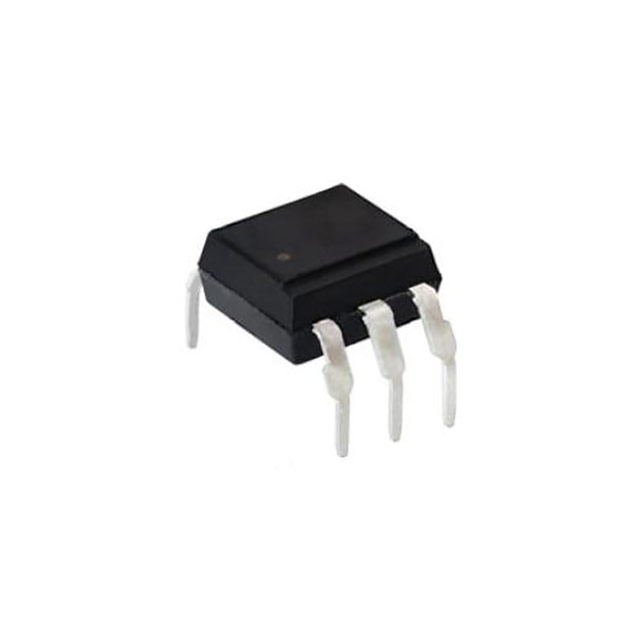

VOH1016AG-V

产品分类: 隔离器
产品描述: 2MHz 1 DIP-6 通孔安装
供应商型号: VOH1016AG-V-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 隔离器 VOH1016AG-V

VOH1016AG-V概述

    高速光耦合器:VOH1016A 系列

    1. 产品简介


    VOH1016A系列是 Vishay 半导体公司生产的高速光电耦合器(Optocoupler),数据传输率高达1 MBd。该系列产品利用高效输入LED与集成光学光电二极管IC检测器相结合,提供开集电极晶体管输出,并具有施密特触发器功能。这种耦合器广泛应用于微处理器系统接口、接地回路消除、电信号隔离及电源控制等领域。

    2. 技术参数


    以下为VOH1016A系列的主要技术参数:
    - 输入
    - 前向电流(IF):50 mA
    - 反向电压(VR):6 V
    - 功耗(Pdiss):120 mW
    - 输出
    - 供电电压(VCC):16 V
    - 输出电压(VO):VCC V
    - 输出电流(IO):50 mA
    - 功耗(Pdiss):130 mW
    - 耦合器
    - 功耗(Pdiss):250 mW
    - 温度范围
    - 存储温度(Tstg):-55 至 +150 °C
    - 工作温度(Tamb):-40 至 +110 °C
    - 其他
    - 焊接温度(Tsld):260 °C (持续时间不超过10秒)

    3. 产品特点和优势


    VOH1016A系列具有以下显著特点:
    - 高速数据传输:最大数据速率可达2 MHz。
    - 可靠的开关性能:无闩锁和振荡。
    - 低启动阈值:启动电流仅需2 mA。
    - 逻辑兼容的输出:保证上/下阈值的迟滞。
    - 宽供电电压范围:从3 V到15 V。
    - 高共模瞬变抗扰度:≥10 kV/μs。
    这些特点使得VOH1016A系列在需要高速信号传输和噪声隔离的应用中表现出色。

    4. 应用案例和使用建议


    应用案例:
    - 微处理器系统接口:适用于高速通信和控制。
    - 接地回路消除:帮助减少电磁干扰。
    - 信号电平转换:实现不同电压域间的电平转换。
    使用建议:
    - 微处理器系统接口:确保供电电压稳定,以防止信号失真。
    - 接地回路消除:建议与滤波器结合使用,以进一步提高抗干扰能力。
    - 信号电平转换:根据不同的应用需求选择合适的供电电压,确保输出信号的准确性和稳定性。

    5. 兼容性和支持


    VOH1016A系列已获得以下机构认证:
    - UL 1577
    - cUL 1577
    - DIN EN 60747-5-5 (VDE 0884-5)
    对于DIP-6和SMD-6封装形式,具体认证情况如下:
    - DIP-6:VOH1016AD, VOH1016AG
    - SMD-6:VOH1016AB-T, VOH1016AB-T2
    Vishay 提供了丰富的技术支持和文档资源,确保用户能够顺利进行产品设计和应用开发。

    6. 常见问题与解决方案


    - 问题:启动电流过高
    - 解决方案:检查电路连接是否正确,确保前向电流不超过50 mA。

    - 问题:输出不稳定
    - 解决方案:检查供电电压是否在3 V到15 V范围内,同时检查负载电阻是否在合理范围内。
    - 问题:共模瞬变抗扰度过低
    - 解决方案:增加外部电容器以提高抗干扰能力。

    7. 总结和推荐


    综合评估:
    VOH1016A系列是一款高性能的光电耦合器,具有高速传输、可靠性和广泛的适用性。其具备低启动电流和高共模瞬变抗扰度等特点,非常适合用于需要高度稳定性和噪声隔离的应用场合。
    推荐:
    强烈推荐使用VOH1016A系列光电耦合器,特别是在要求高速数据传输和强噪声抑制的应用中。其卓越的性能和丰富的技术支持使其成为电子设计师的理想选择。

VOH1016AG-V参数

参数
数据速率 2MHz
通道数量 1
通用封装 DIP-6
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

VOH1016AG-V厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOH1016AG-V数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOH1016AG-V VOH1016AG-V数据手册

VOH1016AG-V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2528 ¥ 10.5862
50+ $ 0.7109 ¥ 6.0067
100+ $ 0.6304 ¥ 5.2761
500+ $ 0.5339 ¥ 4.468
1000+ $ 0.5023 ¥ 4.2035
2000+ $ 0.4755 ¥ 3.9792
5000+ $ 0.4462 ¥ 3.7342
10000+ $ 0.428 ¥ 3.5817
25000+ $ 0.4081 ¥ 3.4155
库存: 702
起订量: 1 增量: 1
