VO615A-2X016

产品分类: 隔离器
产品描述: 1 DIP-4 通孔安装
供应商型号: 78-VO615A-2X016
供应商: Mouser
标准整包数: 1

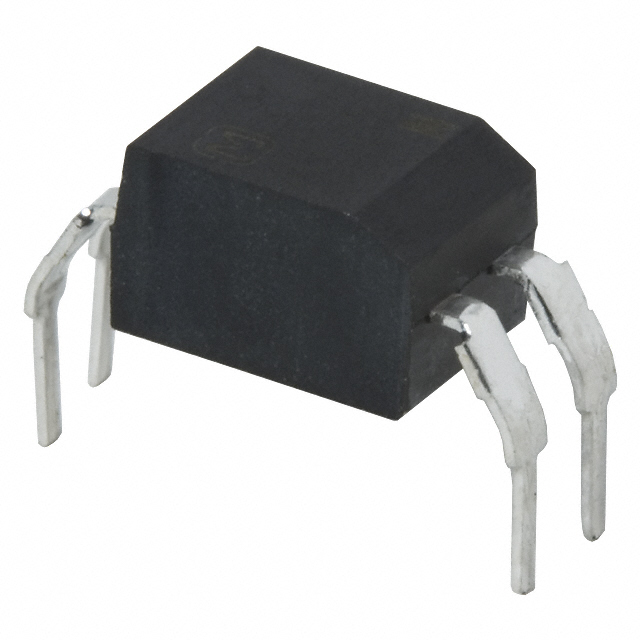

VISHAY INTERTECHNOLOGY 隔离器 VO615A-2X016

VO615A-2X016概述


    产品简介


    产品名称: VO615A 光电耦合器
    制造商: Vishay Semiconductors
    产品类型: 光电耦合器,光敏晶体管输出
    主要功能: 通过光电效应实现信号的光隔离传输
    应用领域: 主要用于安全保护隔离电路,适用于电力系统、计算机接口、开关电源等多个领域

    技术参数


    - 输入端:
    - 反向电压 (VR): 6 V
    - 正向电流 (IF): 60 mA
    - 正向脉冲电流 (IFSM): 1.5 A
    - LED 功耗(25°C):100 mW
    - 输出端:
    - 集电极-发射极电压 (VCEO): 70 V
    - 发射极-集电极电压 (VECO): 7 V
    - 集电极电流 (IC): 50 mA
    - 集电极峰值电流 (ICM): 100 mA
    - 输出功率耗散(25°C): 150 mW
    - 整体:
    - 工作环境温度范围 (Tamb): -55°C 至 +110°C
    - 存储温度范围 (Tstg): -55°C 至 +125°C
    - 焊接温度(10 秒内距离外壳 2 毫米): 260°C


    产品特点和优势


    - 宽温范围: -55°C 至 +110°C,适合多种恶劣环境下的应用
    - 高隔离度: 额定隔离电压高达 600 VRMS,隔离峰值电压高达 6000 V,确保了优秀的电气绝缘性能
    - 高可靠性: 达到 UL 1577 和 CQC 认证标准,符合国际安全标准要求
    - 优越的温度稳定性: 在极端温度条件下仍能保持稳定的性能
    - 高电流转移比 (CTR): 高达 600%,使得信号传输更为可靠和高效

    应用案例和使用建议


    应用案例:
    - 开关电源:VO615A 可以在电力系统中提供安全隔离,确保设备的正常运行。
    - 计算机外围接口:例如 USB 接口,VO615A 能有效隔离数字信号,防止信号干扰。
    - 微处理器系统接口:提高系统间通信的安全性和稳定性。
    使用建议:
    - 在设计电路时,应考虑散热设计以防止过热损坏。
    - 使用前需确认额定工作温度和电气参数,确保在正确的工作范围内使用。
    - 建议在应用过程中进行定期检测,确保长期稳定可靠。

    兼容性和支持


    - 兼容性: 适用于各种标准封装如 DIP-4、SMD-4(选项 7 和 8),便于不同应用场景的选择。
    - 认证和合规性: UL 1577、cUL 1577、BSI、FIMKO、CQC 等认证,满足多国市场的要求。
    - 支持服务: Vishay Semiconductors 提供详细的技术文档和支持,以便于客户更好地理解和使用产品。

    常见问题与解决方案


    - 问题 1: 设备在高温环境下工作时出现异常。
    解决方案: 确保设备在额定温度范围内工作,适当增加散热措施,如散热片或风扇。
    - 问题 2: 设备安装后无法正常工作。
    解决方案: 检查安装连接是否正确无误,确保接线质量良好且无短路现象。
    - 问题 3: 设备工作时噪音较大。
    解决方案: 检查外部电磁干扰源,适当添加屏蔽措施或调整布局。

    总结和推荐


    总结:
    - 主要优点: 宽温范围、高隔离度、高可靠性以及卓越的温度稳定性。
    - 缺点: 在极端情况下需要额外的散热设计,避免过热。
    推荐:
    - VO615A 光电耦合器具有优异的性能和广泛的应用前景,特别是在需要高可靠性和安全性的场合下。强烈推荐用于电力系统、计算机接口和微处理器系统等领域。
    总的来说,VO615A 光电耦合器凭借其出色的性能和可靠的设计,在多个关键领域具备极高的实用价值和市场竞争力。

VO615A-2X016参数

参数
数据速率 -
通道数量 1
通用封装 DIP-4
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

VO615A-2X016厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VO615A-2X016数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VO615A-2X016 VO615A-2X016数据手册

VO615A-2X016封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4485 ¥ 3.7898
10+ $ 0.3059 ¥ 2.5849
100+ $ 0.1783 ¥ 1.5062
1000+ $ 0.1404 ¥ 1.1864
4000+ $ 0.1318 ¥ 1.1134
8000+ $ 0.121 ¥ 1.0221
24000+ $ 0.1134 ¥ 0.9582
48000+ $ 0.1092 ¥ 0.9227
库存: 2623
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.78
