首页  >  产品百科  >  IL4116

IL4116

产品分类: 隔离器
产品描述: Vishay 可控硅输出型光耦, 通孔安装, 6针, DIP封装
供应商型号: 782-IL4116
供应商: Mouser
标准整包数: 1

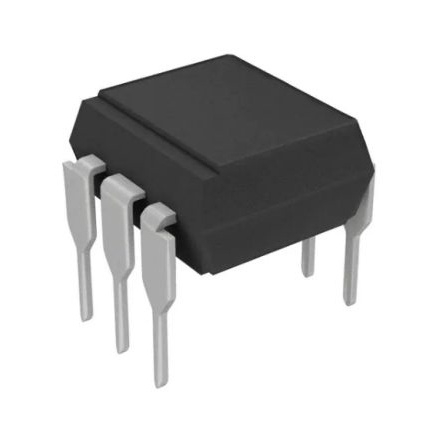

VISHAY INTERTECHNOLOGY 隔离器 IL4116

IL4116概述


    产品简介


    IL4116、IL4117 和 IL4118 是由 Vishay Semiconductors 生产的一系列光耦合器,具有光电晶闸管输出和零交叉功能,特别适合于需要极低输入电流的应用场景。这些器件被广泛应用于固态继电器、工业控制、办公设备和消费类电子产品等领域。

    技术参数


    - 逆向电压(VR):最高可达6V。
    - 正向电流(IF):最高可达60mA。
    - 峰值关断状态电压(VDRM):分为600V、700V和800V三种型号。
    - 峰值阻断电压(IDRM):最大300mA。
    - 隔离测试电压(VISO):5300 VRMS。
    - 反向电流(IR):在VR=6V时为0.1~10μA。
    - 触发电流(IFT):小于1.3mA(DC)。
    - 工作温度范围(Tamb):-55°C 至 +100°C。
    - 存储温度范围(Tstg):-55°C 至 +150°C。
    - 热阻(Rth):150°C/W。
    - 隔离电阻(RIO):500V下≥1012Ω(25°C),500V下≥1011Ω(100°C)。

    产品特点和优势


    - 高输入灵敏度:通过采用发射极跟随光敏晶体管和级联SCR预驱动器,使得LED触发电流低于1.3mA(DC)。
    - 零交叉检测电路:能够检测线电压过零点,有效控制负载电流。
    - 高压处理能力:具有高达800V的关断电压,适用于240VAC及以上的离线电压控制。
    - 抗干扰能力强:高dV/dt值(最高达10000 V/μs),确保在高压环境下稳定运行。
    - 符合环保要求:符合RoHS指令和WEEE指令,绿色环保。

    应用案例和使用建议


    应用案例
    - 固态继电器:用于控制高功率负载,如电机、电磁阀等。
    - 工业控制:适用于各种工业自动化设备中的信号隔离和控制。
    - 办公设备:用于打印机、复印机等设备中的开关控制。
    - 消费类电子产品:如微波炉、空调等家用电器中的控制电路。
    使用建议
    - 针对感性负载:由于存在相位差,建议使用串联RC网络(即“钳位电路”)来限制dV/dt值,以防止误触发。
    - 温度补偿:考虑到触发电流随温度变化而增加,建议在设计电路时留有足够的裕量,以确保长期稳定性。
    - 保护电路:为防止意外过压导致损坏,建议在电路中加入适当的保护措施,如压敏电阻等。

    兼容性和支持


    IL4116、IL4117 和 IL4118 具有多种封装形式,包括DIP-6、SMD-6等,方便不同应用场合的选择。此外,产品还通过了多项国际安全认证,如UL1577、CSA 93751、BSI IEC60950等,保证了其在各种环境下的可靠性和安全性。

    常见问题与解决方案


    - 问题:在高温环境下,器件触发电流变大,可能导致误动作。
    - 解决方案:可以考虑在电路设计中加入温度补偿电路,或者提高触发电流的设计裕量。

    - 问题:对于感性负载,dV/dt过高,可能导致器件失控。
    - 解决方案:建议在电路中增加一个RC网络作为钳位电路,以降低dV/dt值,防止误触发。

    总结和推荐


    IL4116、IL4117 和 IL4118 光耦合器凭借其高输入灵敏度、高隔离电压、宽工作温度范围和优良的环境适应性,成为各种工业控制和家电控制的理想选择。尤其在需要零交叉检测和高压处理的应用中,这些器件表现出色。因此,强烈推荐这些产品在各类高可靠性要求的应用场景中使用。

IL4116参数

参数
数据速率 -
通道数量 1
长*宽*高 8.7mm*6.5mm*3.81mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

IL4116厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IL4116数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY IL4116 IL4116数据手册

IL4116封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.9565 ¥ 41.8824
10+ $ 3.762 ¥ 31.7889
25+ $ 3.509 ¥ 29.6511
100+ $ 3.1752 ¥ 26.8304
250+ $ 3.0132 ¥ 25.4615
500+ $ 2.751 ¥ 23.246
1000+ $ 2.1945 ¥ 18.5435
2000+ $ 2.1 ¥ 17.745
库存: 724
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 41.88
