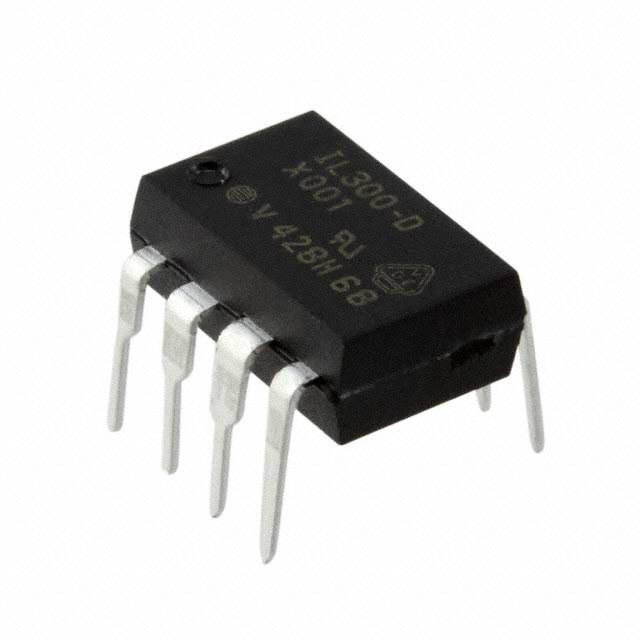

IL300-DEFG-X001

产品分类: 隔离器
产品描述: Vishay 光电二极管输出型光耦, 通孔安装, 8针
供应商型号: ECO-IL300-DEFG-X001
供应商: 海外现货
标准整包数: 50
VISHAY INTERTECHNOLOGY 隔离器 IL300-DEFG-X001

IL300-DEFG-X001概述

    Vishay IL300 线性光耦合器技术手册

    产品简介


    Vishay Semiconductors 公司的 IL300 是一款高性能线性光耦合器,具有高增益稳定性及宽频带特性。IL300 主要用于电源反馈电压/电流控制、医疗传感器隔离、音频信号接口等领域,是一款适用于多种应用的高性能光电隔离解决方案。

    技术参数


    IL300 线性光耦合器的主要技术规格如下:
    - 功率消耗:输入端 <15 mW,输出端 <50 mW
    - 伺服线性度:±0.01%
    - 宽带特性:> 200 kHz
    - 增益稳定性:±0.005%/°C(典型值)
    - 输入-输出电容:<1 pF
    - 隔离额定电压:4420 VRMS
    - 内部绝缘距离:>0.4 mm

    产品特点和优势


    - 多信号处理能力:能够耦合交流和直流信号,满足不同应用需求。
    - 高稳定性:通过内置反馈机制确保在时间及温度变化下的增益稳定性。
    - 低功耗:在保证性能的同时,减少能源消耗。
    - 隔离性能优越:具备高隔离电压和良好的抗干扰能力。

    应用案例和使用建议


    IL300 广泛应用于各类需要信号隔离的应用中,例如:
    - 电源管理:用于电源的反馈电压/电流控制,提升电源转换效率。
    - 医疗设备:用于传感器隔离,确保数据采集的准确性。
    使用时应注意:
    - 确保电路设计符合 IL300 的电气特性要求。
    - 在高温环境下使用时,需考虑散热设计以保持其稳定性能。

    兼容性和支持


    IL300 支持多种封装选项(如 DIP-8 和 SMD-8),并获得多项认证(如 UL、cUL、DIN EN 60747-5-5 等)。Vishay 提供详尽的技术支持,包括在线文档和技术咨询服务。

    常见问题与解决方案


    - 问:如何选择合适的 K3 分类?
    - 答:根据具体应用需求选择不同的 K3 分类(如 IL300-DEFG 仅提供特定分类)。

    - 问:如何保证长期可靠性?
    - 答:遵循绝对最大额定值限制,避免过度应力操作,定期进行性能测试以确保可靠性。

    总结和推荐


    IL300 线性光耦合器凭借其卓越的增益稳定性、宽频带和低功耗特性,在各种工业及消费电子产品中表现出色。对于需要精确信号传输且对环境因素敏感的应用,IL300 是一个值得推荐的选择。无论是医疗传感器还是电源管理系统,IL300 都能提供可靠的光电隔离解决方案。

IL300-DEFG-X001参数

参数
数据速率 -
通道数量 1
长*宽*高 10.16mm*6.6mm*3.81mm
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

IL300-DEFG-X001厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IL300-DEFG-X001数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY IL300-DEFG-X001 IL300-DEFG-X001数据手册

IL300-DEFG-X001封装设计

查看详情并下载
Symbol
Footprint
3D Model
