VO3063-X017T

产品分类: 隔离器
产品描述: 1 6-SMD 贴片安装,黏合安装
供应商型号: UA-VO3063-X017T
供应商: 海外现货
标准整包数: 1000

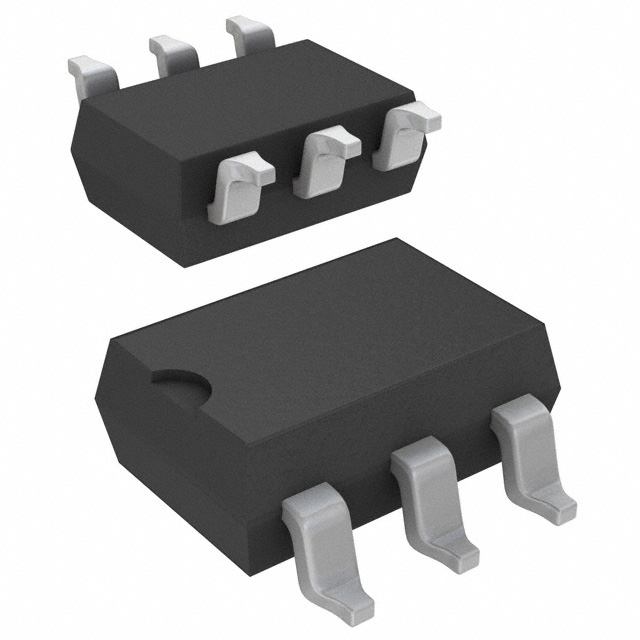

VISHAY INTERTECHNOLOGY 隔离器 VO3063-X017T

VO3063-X017T概述


    产品简介


    VO3062 和 VO3063 光电耦合器
    Vishay Semiconductors 提供的 VO3062 和 VO3063 是一种光耦合器,主要用于交流电机驱动、继电器驱动、固态继电器(SSR)和其他开关应用。它们集成了 GaAs 红外发光二极管(IR LED)和单片光电敏感零交叉双向晶闸管检测芯片。这种组合使得该系列光耦合器具有出色的电气隔离特性和高耐压能力,适用于控制高达 240VAC 的离线电压。

    技术参数


    - 电气特性
    - 最小dv/dt: 1500 V/μs
    - 最大反向电压: 6 V
    - 最大连续正向电流: 60 mA
    - 最大功耗: 100 mW (输入),200 mW (输出)
    - 峰值非重复浪涌电流: 1 A
    - 零交叉电压: 600 V
    - 隔离电压: 4420 VRMS (UL 认证)
    - 工作环境
    - 工作温度范围: -55°C 至 +100°C
    - 存储温度范围: -55°C 至 +150°C
    - 焊接温度: ≤ 10 s, 260°C

    产品特点和优势


    VO3062 和 VO3063 具有以下显著特点:
    - 高dv/dt耐受能力: 1500 V/μs 的dv/dt耐受能力使其非常适合高压快速变化的应用场景。
    - 零交叉检测: 这一特性可以提高功率因数,减少电磁干扰。
    - 低触发电流: 减少了系统的能量消耗,提高了效率。
    - 封装多样化: 提供DIP-6、SMD-6等多种封装选择,方便各种应用场景。

    应用案例和使用建议


    典型应用:
    - 家用电器
    - 交流电机驱动
    - 继电器驱动
    - 办公自动化设备
    - 温度和照明控制
    - 开关电源
    使用建议:
    - 在设计电路时,要确保反向电压不超过额定值,以防止损坏。
    - 使用适当的散热措施,尤其是在大电流情况下,以保持温度在安全范围内。
    - 对于需要高可靠性应用,建议采用UL认证版本。

    兼容性和支持


    兼容性:
    - VO3062 和 VO3063 光电耦合器可以轻松集成到现有的电路设计中,因其具备多种封装选项和广泛的工作电压范围。
    - 同时提供UL和cUL认证,确保其在全球范围内都能得到应用。
    支持和服务:
    - Vishay Semiconductors 提供全面的技术支持,包括详细的数据手册、应用指南和技术问答。
    - 用户可以通过官方网站获取最新产品信息和应用指导。

    常见问题与解决方案


    - Q: 反向电压超过额定值会有什么影响?
    - A: 超过额定反向电压会导致器件永久性损坏。因此,在设计电路时务必严格遵守产品手册中的电气参数。
    - Q: 如何确保产品的长期稳定性?
    - A: 正确的热管理和适当的散热措施是确保产品长期稳定性的关键。建议在高温环境下采用散热器或其他散热方法。
    - Q: 如何正确焊接?
    - A: 在焊接过程中,应遵循标准焊接曲线,避免过高的温度导致热损伤。

    总结和推荐


    VO3062 和 VO3063 作为一种高性能光电耦合器,具备以下优势:
    - 高 dv/dt 耐受能力
    - 零交叉检测功能
    - 低触发电流
    - 多种封装选择
    总体来看,该系列产品非常适合需要高可靠性和高性能的工业应用。对于需要处理高电压、高dv/dt的应用,推荐使用这款光电耦合器。它不仅提供了卓越的电气隔离性能,还具有广泛的适用性和强大的支持服务。因此,无论是家用电器还是工业控制领域,VO3062 和 VO3063 都是理想的选择。

VO3063-X017T参数

参数
数据速率 -
通道数量 1
8.7mm(Max)
6.5mm(Max)
3.81mm(Max)
通用封装 6-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VO3063-X017T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VO3063-X017T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VO3063-X017T VO3063-X017T数据手册

VO3063-X017T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4813 ¥ 4.0329
3000+ $ 0.4538 ¥ 3.8024
库存: 21000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 4032.9
