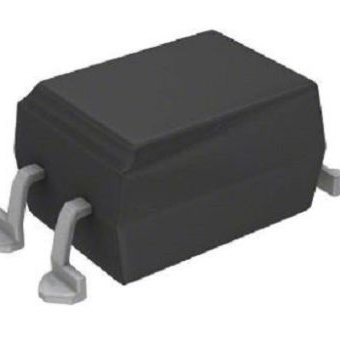

VOT8024AB

产品分类: 隔离器
产品描述: Vishay 可控硅输出型光耦, 表面安装, 4针
供应商型号: VOT8024AB
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 隔离器 VOT8024AB

VOT8024AB概述


    产品简介


    VOT8024系列光耦合器是 Vishay 公司生产的光电耦合器产品。它们采用了砷化镓(GaAs)红外发光二极管(IRLED)作为光源,并通过光学耦合方式与高灵敏度的零交叉触发双向晶闸管(TRIAC)集成在一起。这些光耦合器被封装在节省空间的DIP-4或SMD-4封装内。VOT8024系列光耦合器主要用于隔离低压逻辑信号与高压交流线路(如120 VAC、240 VAC和380 VAC),从而控制各种负载,如电机、电磁铁、高电流可控硅和继电器。

    技术参数


    - 输入特性:
    - 反向电压 (VR): 6 V
    - 正向电流 (IF): 50 mA
    - 功耗 (Pdiss): 120 mW
    - 结温 (Tj): 125°C
    - 输出特性:
    - 峰值关断状态电压 (VDRM): 800 V
    - 功耗 (Pdiss): 150 mW
    - 通态电流 (IT(RMS)): 100 mA
    - 峰值重复浪涌电流 (ITSM): 1 A
    - 结温 (Tj): 125°C
    - 耦合特性:
    - 存储温度范围 (Tstg): -55到+150°C
    - 工作温度范围 (Tamb): -55到+110°C
    - 总功耗 (Pdiss): 250 mW
    - 焊接温度 (Tsld): 260°C (10秒)

    产品特点和优势


    - 空间节省封装: 采用紧凑型DIP-4和SMD-4封装,适用于板载空间有限的应用。
    - 高静态dV/dt: 1000 V/μs,确保可靠的高电压瞬变处理能力。
    - 高输入灵敏度: 触发电流 (IFT)仅为5 mA,使得驱动更容易。
    - 通态电流: 高达100 mA,适用于多种负载需求。
    - 零电压交叉检测: 在电压为零时触发,减少EMI干扰。
    - 峰值关断状态电压: 800 V,提供良好的绝缘性能。
    - 隔离耐压等级: 5300 VRMS,满足高标准安全要求。

    应用案例和使用建议


    应用案例:
    - 固态继电器中的功率三端双向可控硅驱动器: VOT8024系列光耦合器可用于固态继电器的三端双向可控硅驱动器,实现可靠的电压隔离和电流控制。
    - 工业控制设备: VOT8024光耦合器适用于各类工业自动化控制系统,控制电机、电磁阀和其他负载。
    - 家电设备: 由于具备优良的安全隔离特性,该系列光耦合器还可用于家用电器的控制电路。
    使用建议:
    - 合理选择型号: 根据不同的应用需求(如工作环境温度、电压等级等),选择合适的封装形式(DIP-4或SMD-4)。
    - 防止过载: 注意不要超过绝对最大额定值(如最大正向电流、峰值关断状态电压等),避免损坏器件。
    - 避免直接驱动负载: 光耦合器仅作为触发装置使用,必须通过适当的驱动电路来控制负载。
    - 焊接注意事项: 严格按照焊接温度曲线进行焊接,确保器件的可靠连接和使用寿命。

    兼容性和支持


    VOT8024系列光耦合器已获得UL 1577、cUL、DIN EN 60747-5-5(VDE 0884-5)及CQC认证,确保了产品的安全性和可靠性。此外,根据具体型号,这些产品还可以根据客户需要添加特定选项(如V或T),以实现更广泛的应用适应性。Vishay公司提供详尽的技术支持和文档资源,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题1: 光耦合器不能驱动负载?
    - 解决方案: 光耦合器不应直接驱动负载,而是用于触发其他控制电路。

    - 问题2: 无法达到规定的电流阈值?
    - 解决方案: 确保输入电压和电流符合光耦合器的工作条件,必要时可增加驱动电路的增益。

    - 问题3: 温度过高导致失效?
    - 解决方案: 选择合适的散热措施,避免长时间运行在高温环境中。

    总结和推荐


    综合评估:
    VOT8024系列光耦合器以其优异的电气特性、空间节省的封装设计和广泛的适用范围,在多种应用场景中表现出色。它们特别适合于需要高度可靠性和隔离特性的工业和家庭应用。
    推荐使用:
    鉴于其优良的性能和广泛应用前景,我们强烈推荐使用VOT8024系列光耦合器。用户可以根据具体需求选择合适的型号,并遵循制造商提供的技术指南进行正确安装和使用。

VOT8024AB参数

参数
数据速率 -
通道数量 1
通用封装 4-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

VOT8024AB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOT8024AB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOT8024AB VOT8024AB数据手册

VOT8024AB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 9.0503
25+ ¥ 8.7706
50+ ¥ 8.5133
75+ ¥ 8.2448
100+ ¥ 4.3998
库存: 4098
起订量: 114 增量: 0
交货地:
最小起订量为:100
合计: ¥ 439.98
直接购买
