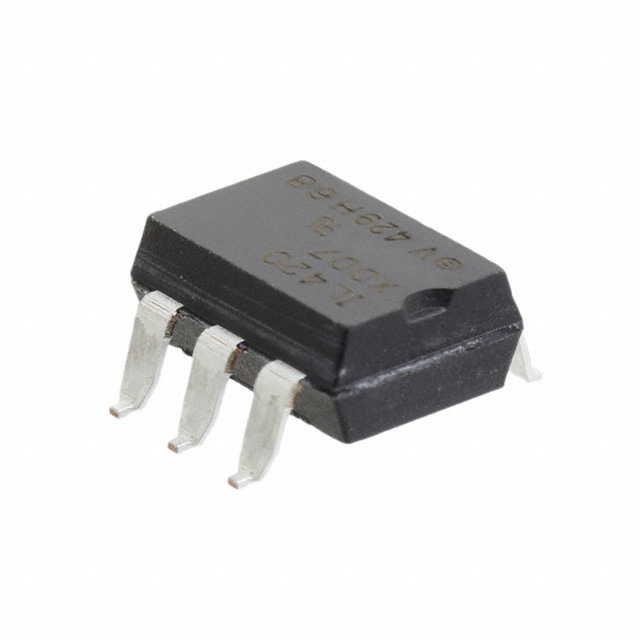

IL4118-X007T

产品分类: 隔离器
产品描述: 1 DIP 贴片安装 8.7mm*6.5mm*3.81mm
供应商型号: 3777780
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 隔离器 IL4118-X007T

IL4118-X007T概述

    IL4116, IL4117, IL4118 光耦合器技术手册

    产品简介


    IL4116, IL4117, IL4118 是 Vishay Semiconductors 生产的一系列光耦合器,具有光电晶闸管输出,零电压切换,低输入电流的特点。这些设备将铝镓砷(AlGaAs)红外发光二极管(IRLED)与一个光敏零电压交叉晶闸管网络光学耦合。它们采用六引脚 300 mil 双列直插式封装,广泛应用于工业控制、办公设备及消费类家电等领域。

    技术参数


    - 输入特性
    - 反向电压(VR):6 V
    - 正向电流(IF):60 mA
    - 峰值浪涌电流(IFSM):2.5 A
    - 功耗(Pdiss):100 mW(25 °C 以上线性降额)
    - 输出特性
    - 峰值断态电压(VDRM):600 V(IL4116)、700 V(IL4117)、800 V(IL4118)
    - 最大连续导通电流(IDRM):300 mA
    - 功耗(Pdiss):500 mW(25 °C 以上线性降额)
    - 隔离测试电压(VISO):5300 VRMS
    - 共模耦合电容:0.01 pF
    - 开关特性
    - 开启时间(ton):35 μs
    - 关闭时间(toff):50 μs

    产品特点和优势


    - 高输入灵敏度:触发电流低于 1.3 mA(直流),适用于各种低功率电路。
    - 零电压切换:确保最小的瞬态电压应力,减少电磁干扰(EMI)。
    - 宽范围断态电压:最高可达到 800 V,适用于高达 240 VAC 的线路控制。
    - 高 dv/dt 能力:最大达 10,000 V/μs,保证在高噪声环境下稳定运行。
    - 隔离性能:隔离测试电压高达 5300 VRMS,符合多种认证标准,如 UL、cUL、BSI 和 FIMKO。

    应用案例和使用建议


    - 直接切换操作:适用于同步电机、阀门、继电器和电磁阀的控制。对于电阻负载,由于静态 dv/dt 特性较高,可以省略阻尼电路(snubber circuit)。
    - 间接切换操作:适用于驱动功率可控硅整流器(thyristors)和功率晶闸管(triacs)。为防止噪音误触发,可以在门极加装保护电阻(RG)。
    使用建议:
    - 对于感性负载,应加入 RC 吸收电路以限制 dv/dt。
    - 确保 LED 驱动电流足够高,避免因 commutating dV/dt 过高导致误触发。

    兼容性和支持


    - 兼容性:IL4116, IL4117, IL4118 与多种控制器和其他电子设备兼容。
    - 支持:厂商提供详细的电气特性、应用指南和技术文档支持。

    常见问题与解决方案


    - 问题:无法可靠关断感性负载。
    - 解决方案:添加 RC 吸收电路。

    - 问题:LED 驱动电流不足导致不能可靠关断。
    - 解决方案:增加 LED 驱动电流,确保超过器件要求的阈值。

    总结和推荐


    IL4116, IL4117, IL4118 是一款高性能的光耦合器,具有高输入灵敏度、零电压切换、宽范围断态电压等特点,适用于多种工业控制和家电应用。其卓越的隔离性能和稳定的电气特性使其在市场上具备很强的竞争力。我们强烈推荐这些产品给需要高可靠性、低功耗和良好隔离性能的应用场合。

IL4118-X007T参数

参数
数据速率 -
通道数量 1
长*宽*高 8.7mm*6.5mm*3.81mm
通用封装 DIP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IL4118-X007T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

IL4118-X007T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY IL4118-X007T IL4118-X007T数据手册

IL4118-X007T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 22.703
10+ ¥ 22.703
25+ ¥ 20.3419
50+ ¥ 20.3419
100+ ¥ 19.9786
500+ ¥ 19.9786
库存: 944
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 22.7
直接购买
加入购物车
