VO615A-2X009T

产品分类: 隔离器
产品描述: 1 4-SMD 贴片安装
供应商型号: ECO-VO615A-2X009T
供应商: 海外现货
标准整包数: 1000

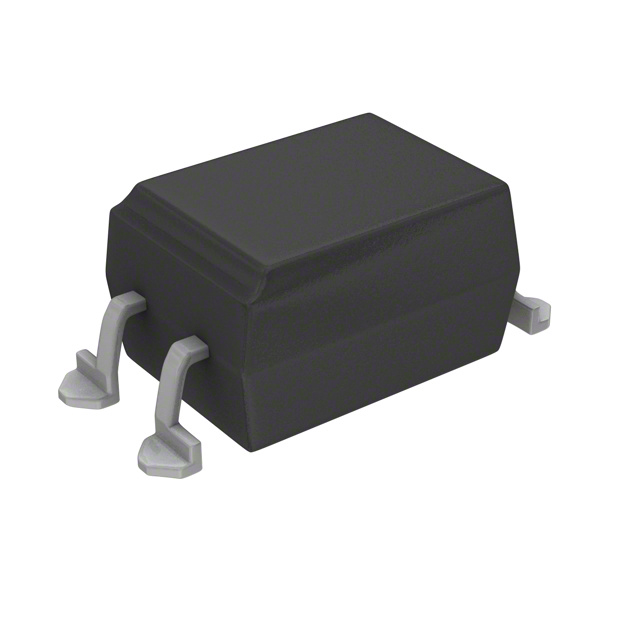

VISHAY INTERTECHNOLOGY 隔离器 VO615A-2X009T

VO615A-2X009T概述

    VO615A 光电耦合器产品技术手册

    产品简介


    VO615A 是一款由 Vishay Semiconductors 生产的光耦合器,采用红外发光二极管(LED)通过光信号传递到光电晶体管的方式实现电隔离。此器件具有高温度耐受能力和优秀的绝缘特性,适用于各类电源转换和控制系统。
    主要功能:
    - 高温工作范围:-55°C 至 +110°C
    - 强大的隔离能力:支持高瞬态电压和重复峰值电压
    - 高可靠性:适合用于安全保护隔离电路,如交流供电系统
    应用领域:
    - 安全等级II(加强隔离)的电路设计
    - 开关电源、线接收机、计算机外围接口及微处理器系统接口
    - 各种电压等级下的应用,特别是小于等于300V和600V的应用场景

    技术参数


    绝对最大额定值(除非特别说明,所有参数均在环境温度25°C时测得):
    | 参数 | 测试条件 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 输入 | 反向电压 | VR | 6 | - | V |
    | 输入 | 正向电流 | IF | - | 60 | mA |
    | 输出 | 集电极-发射极电压 | VCEO | 70 | - | V |
    | 输出 | 发射极-集电极电压 | VECO | 7 | - | V |
    | 输出 | 集电极电流 | IC | - | 50 | mA |
    | 耦合器 | 工作环境温度范围 | Tamb | -55 | +110 | °C |
    电气特性:
    | 参数 | 测试条件 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 输入 | 正向电压 | IF = 50 mA | VF | - | 1.43 | 1.6 | V |
    | 输出 | 集电极-发射极饱和电压 | IF = 10 mA, IC = 1 mA | VCEsat | - | - | 0.3 | V |
    | 耦合器 | 电流传输比 (CTR) | VCE = 5 V, IF = 1 mA | CTR | 13 | 30 | % |
    安全和绝缘额定参数:
    | 参数 | 测试条件 | 符号 | 值 | 单位 |

    | 安全温度 | Tamb = 25 °C | PSO | 265 | mW |
    | 安全输入电流 | ISI | 130 | mA |
    | 安全输入温度 | TS | 150 | °C |

    产品特点和优势


    - 高可靠性:能在极端环境下稳定工作,尤其适合需要长期稳定可靠工作的工业环境。
    - 宽广的工作温度范围:从-55°C到+110°C,适用于广泛的环境需求。
    - 强大的隔离能力:高瞬态电压和重复峰值电压的支持确保了电路的安全隔离。
    - 良好的电气性能:低漏电流和高CTR值,保证了信号传输的准确性。

    应用案例和使用建议


    应用场景:
    - 开关电源:可用于隔离高压和低压电路之间的信号传输,提高系统整体安全性。
    - 计算机外设接口:实现板级间的数据隔离通信,增强系统抗干扰能力。

    使用建议:
    - 在实际应用中需注意环境温度的影响,避免长时间暴露在极端温度下。
    - 使用过程中需定期检查输入和输出之间的绝缘性能,以确保其正常运行。

    兼容性和支持


    兼容性:
    - 该光电耦合器符合多种安全标准,如UL 1577、cUL 1577、BSI、FIMKO、CQC等,确保其在全球范围内广泛应用的合规性。
    - 适用DIP-4和SMD-4封装选项,方便灵活安装于不同类型的电路板上。
    支持服务:
    - Vishay提供详尽的技术文档和技术支持,确保客户在使用过程中能够得到及时帮助。

    常见问题与解决方案


    问题1:
    Q: 如何处理长时间暴露在高温下的影响?
    A: 定期检查和校准工作温度,必要时可采取散热措施以延长使用寿命。
    问题2:
    Q: 在何种情况下会发生反向击穿?
    A: 超过反向电压极限VR会导致反向击穿,务必遵循电气参数规定以避免损坏。

    总结和推荐


    VO615A光电耦合器凭借其出色的电气性能和广泛的工作温度范围,使其成为在电源转换和控制领域的重要选择。其出色的隔离能力和稳定性使其适用于对可靠性和安全性要求高的场合。强烈推荐在安全等级较高的电路中使用该产品。

VO615A-2X009T参数

参数
数据速率 -
通道数量 1
通用封装 4-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VO615A-2X009T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VO615A-2X009T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VO615A-2X009T VO615A-2X009T数据手册

VO615A-2X009T封装设计

查看详情并下载
Symbol
Footprint
3D Model
