VOD217T

产品分类: 隔离器

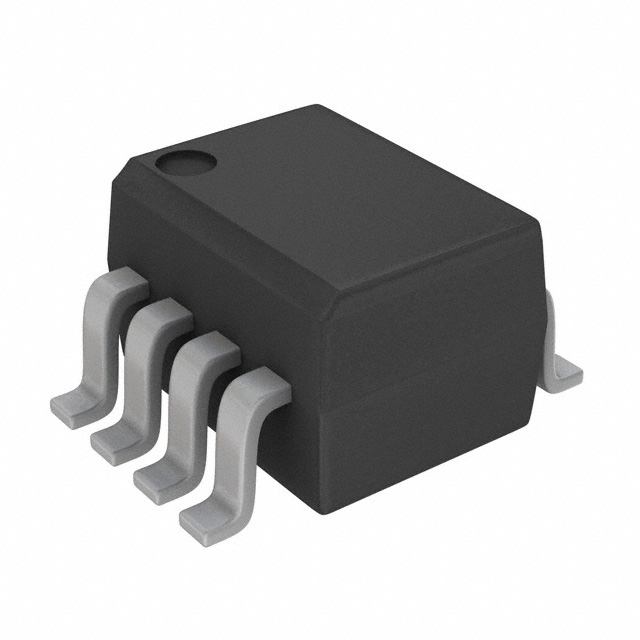

产品描述: Vishay 光电晶体管输出型光耦, 双通道, 表面安装, 8针, SOIC封装
供应商型号: VOD217T
供应商: 国内现货
标准整包数: 10
VISHAY INTERTECHNOLOGY 隔离器 VOD217T

VOD217T概述

    光电耦合器产品技术手册

    产品简介


    Vishay Semiconductor推出的VOD205T、VOD206T、VOD207T、VOD211T、VOD213T和VOD217T系列光电耦合器属于双通道光耦产品,采用SOIC-8封装形式。这些器件由镓砷红外LED和硅NPN光电晶体管组成,能够实现输入与输出之间高度的电气隔离。这类光电耦合器广泛应用于工业自动化、通信设备及消费电子等领域,主要用于信号传输和电路隔离。

    技术参数


    | 参数 | 测试条件 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 输入 |
    | 峰值反向电压 | VR 6 V |
    | 持续正向电流 | IF 30 mA |
    | 输出 |
    | 集电极-发射极击穿电压 | BVCEO 70 V |
    | 集电极-发射极漏电流 | ICEO 5 50 | nA |
    | 电源耗散(单通道) | Pdiss 125 mW |
    其他关键参数还包括:隔离测试电压为4000 VRMS,工作温度范围为-40°C至+100°C,存储温度范围为-40°C至+150°C。

    产品特点和优势


    1. 双通道设计:支持两个独立的光电隔离通道,适合复杂系统的多点控制需求。
    2. 高绝缘性能:提供高达4000 VRMS的隔离电压,确保安全可靠的电气连接。
    3. 表面贴装技术(SMD):采用标准的SOIC-8封装,便于自动化生产和安装。
    4. 优异的环境适应性:适用于宽广的工作温度范围,并具备良好的抗湿热能力。

    应用案例和使用建议


    这些光电耦合器非常适合用于需要强电磁干扰屏蔽的应用场合,例如电机控制板、电源管理系统以及通信接口模块。对于初次使用者,建议先进行基础电路验证以确认其稳定性和可靠性;同时,需注意正确选择外围元件如电阻值和电容值来优化整体性能。

    兼容性和支持


    本系列产品符合RoHS指令,并通过了UL、cUL认证,证明其环保且安全可靠。此外,还支持多种焊接工艺如双波峰焊、蒸汽相焊及红外回流焊等。客户可随时联系技术支持团队获取进一步帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机时无法正常工作 | 检查供电电压是否满足要求 |
    | 工作过程中出现异常发热现象 | 确认散热措施是否到位,必要时降低负载 |
    | 输出信号不稳定 | 调整输入信号强度,避免过载 |

    总结和推荐


    总体来看,Vishay Semiconductor生产的VOD系列光电耦合器凭借其卓越的技术指标、灵活的应用场景以及完善的服务体系,在市场上占据了一席之地。如果您正在寻找一款兼具性价比和技术领先的光电隔离解决方案,则强烈推荐考虑此系列产品。不过,在实际采购前,请务必根据具体项目需求详细核对规格书中的各项细节,确保选型准确无误。

VOD217T参数

参数
数据速率 -
通道数量 2
长*宽*高 5.84mm(长度)*3.91mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VOD217T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOD217T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOD217T VOD217T数据手册

VOD217T封装设计

查看详情并下载
Symbol
Footprint
3D Model
