VO4258H-X007T

产品分类: 隔离器
产品描述: 1 6-SMD 贴片安装 8.7mm*6.5mm*3.81mm
供应商型号: VO4258H-X007TTR-ND
供应商: Digi-Key
标准整包数: 1

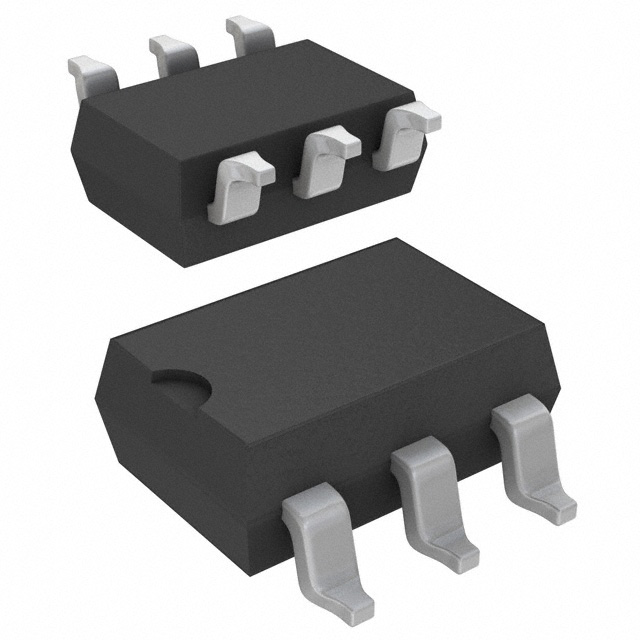

VISHAY INTERTECHNOLOGY 隔离器 VO4258H-X007T

VO4258H-X007T概述

    VO4258 光电耦合器技术手册

    产品简介


    产品名称: VO4258 光电耦合器
    制造商: Vishay Semiconductors
    产品类型: 光电耦合器(光控可控硅输出)
    主要功能: 将低电压逻辑信号与高电压交流线路隔离,用于控制电阻性、感性或容性负载,如电机、电磁阀、大电流晶闸管或双向晶闸管及继电器。
    应用领域: 固态继电器、工业控制、办公设备、消费类家电。

    技术参数


    - 逆向电压(VR): 6 V
    - 正向电流(IF): 60 mA
    - 消散功率(Pdiss): LED部分 100 mW,输出部分 500 mW
    - 总消散功率(Ptot): 600 mW
    - 最大结温(Tjmax): LED部分 125°C,输出部分 125°C
    - 静态dV/dt: 大于 5 kV/μs
    - 触发电流(IFT): Bin D 1.6 mA,Bin H 2 mA,Bin M 3 mA
    - 断态峰值电压(VDRM): 800 V
    - 额定隔离电压(TISO): RMS 4420 V
    - 瞬态隔离电压(VIOTM): 峰值 8000 V
    - 重复峰值隔离电压(VIORM): 峰值 890 V
    - 封装尺寸: DIP-6(10.16 mm × 7.62 mm),SMD-6
    - 操作温度范围: 存储温度 -55°C 到 +150°C,工作温度 -55°C 到 +100°C

    产品特点和优势


    - 高静态dv/dt: 5 kV/μs,能有效防止电压突变导致的误动作。
    - 高输入灵敏度: 最小触发电流仅需 1.6 mA(Bin D),使得光电耦合器在低电流环境下仍能稳定工作。
    - 隔离性能强: 隔离电压高达 4420 VRMS,适用于需要高压隔离的应用场合。
    - 负载能力强: 可承受 300 mA 的额定电流和 800 V 的断态电压。
    - 可靠性高: 经过严格测试和认证,符合安全标准如 UL、cUL、DIN EN 60747-5-5 (VDE 0884-5) 和 FIMKO。

    应用案例和使用建议


    - 固态继电器: 通过光电耦合器实现低压控制信号对高压负载的隔离控制。
    - 工业控制: 适用于工厂自动化系统中的信号隔离。
    - 办公设备: 用于打印机、复印机等设备的信号隔离。
    - 消费类家电: 例如微波炉、冰箱中的高压控制电路。
    使用建议:
    - 确保触发电流满足设计要求,以确保可靠工作。
    - 考虑散热问题,特别是在连续工作的高负载条件下,确保散热设计合理。

    兼容性和支持


    - 认证机构: UL、cUL、DIN EN 60747-5-5 (VDE 0884-5)、FIMKO
    - 封装选项: DIP-6、SMD-6
    - 支持服务: 如需技术支持或疑问,可联系 Vishay 官方技术支持团队 optocoupleranswers@vishay.com

    常见问题与解决方案


    1. Q: 触发电流过高导致无法正常工作?
    A: 检查输入电流是否超过规定的最大值,确保供电电压稳定。

    2. Q: 高温环境下工作不稳定?
    A: 使用适当的散热措施,如增加散热片,确保工作温度不超过规定范围。
    3. Q: 如何判断光电耦合器是否损坏?
    A: 使用万用表测量输入输出两端的电压,确认无误后检查连接线路是否有短路现象。

    总结和推荐


    综上所述,VO4258 光电耦合器凭借其高输入灵敏度、高隔离电压及强大的耐压能力,成为工业控制和家用电器中理想的信号隔离器件。其在固态继电器、工业控制、办公设备和消费类家电领域的广泛应用证明了其卓越的性能和可靠性。鉴于此,我们强烈推荐这款产品在需要高压信号隔离的场合中使用。

VO4258H-X007T参数

参数
数据速率 -
通道数量 1
长*宽*高 8.7mm*6.5mm*3.81mm
通用封装 6-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VO4258H-X007T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VO4258H-X007T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VO4258H-X007T VO4258H-X007T数据手册

VO4258H-X007T封装设计

查看详情并下载
Symbol
Footprint
3D Model
