4N35-X017

产品分类: 隔离器
产品描述: Vishay 光电晶体管输出型光耦, 表面安装, 6针
供应商型号: 3777734
供应商: 海外现货
标准整包数: 1

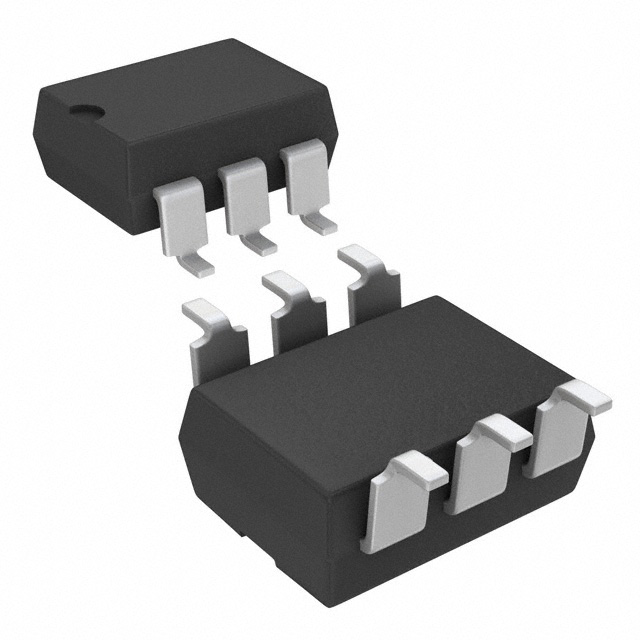

VISHAY INTERTECHNOLOGY 隔离器 4N35-X017

4N35-X017概述


    产品简介


    Vishay Semiconductors 的 4N35-X, 4N36-X, 4N37-X 和 4N38 系列光耦合器是业界标准的单通道光耦合器,广泛应用于光电隔离和信号传输领域。这些光耦合器由砷化镓红外LED和硅NPN光电晶体管组成。它们通过Vishay双模隔离制造工艺实现了5000VRMS的隔离测试电压,符合DIN EN 60747-5-5部分放电隔离规范。
    这些光耦合器特别适用于交流主电检测、继电器驱动、开关电源反馈控制、电话铃声检测、逻辑接地隔离以及高频噪声拒绝的逻辑耦合等领域。

    技术参数


    | 参数 | 描述 |

    | 反向电压 (VR) | 6 V |
    | 正向电流 (IF) | 60 mA |
    | 冲击电流 (IFSM) | 2.5 A (t ≤ 10 μs) |
    | 功率耗散 (Pdiss) | 70 mW |
    | 集电极发射极击穿电压 (VCEO) | 70 V |
    | 发射极基极击穿电压 (VEBO) | 7 V |
    | 集电极电流 (IC) | 50 mA |
    | 输出功率耗散 (Pdiss) | 150 mW |
    | 隔离测试电压 (VISO) | 5000 VRMS |
    | 击穿电压 (BVCEO) | 4N35/4N36/4N37: 30 V;4N38: 80 V |
    | 泄漏电流 (ICEO) | 4N35/4N36/4N37: 50 nA (VCE=10 V);4N38: 50 nA (VCE=60 V) |

    产品特点和优势


    1. 高隔离度:这些光耦合器经过严格的隔离测试,可以承受高达5000 VRMS的隔离电压。
    2. 低输入输出耦合电容:耦合电容小于0.5 pF,确保在高速应用中的优良性能。
    3. 工业标准封装:采用双排直插式(DIP)和表面贴装(SMD)封装,易于集成。
    4. 环保合规:符合RoHS和WEEE指令,无铅化设计。

    应用案例和使用建议


    - AC mains检测:这类光耦合器可用于检测电网电压的变化,适合于电力监控系统。
    - 继电器驱动:由于其低延迟时间(ton/off),适合作为数字信号到模拟信号转换的接口。
    - 开关电源反馈:可以提供高精度的反馈信号,适用于需要高稳定性的电源系统。
    - 逻辑接地隔离:在复杂的电路中,可以通过这些光耦合器实现信号隔离,避免噪声干扰。
    使用建议:在高速应用中,应尽量减少外部电路的杂散电容,以保证光耦合器的响应速度。

    兼容性和支持


    这些光耦合器支持多种封装选项,包括DIP-6和SMD-6,可根据具体应用选择合适的封装。Vishay提供了详细的用户手册和技术支持,帮助客户快速理解和使用这些产品。

    常见问题与解决方案


    1. 延迟时间过长:检查输入电流是否足够大,适当增加输入电流可能有助于缩短延迟时间。
    2. 发热严重:确认散热条件良好,必要时可添加散热片或其他散热措施。
    3. 输出信号不稳定:检查输入信号的质量,确保输入信号稳定且没有干扰。

    总结和推荐


    综上所述,Vishay的4N35-X, 4N36-X, 4N37-X 和 4N38 系列光耦合器以其高隔离度、低耦合电容、高可靠性等特点,在多个应用领域表现出色。特别是在需要严格隔离的场合,这些光耦合器具有明显的优势。因此,强烈推荐这些产品用于各类需要光电隔离的应用场景。

4N35-X017参数

参数
数据速率 -
通道数量 1
长*宽*高 8.7mm*6.5mm*3.81mm
通用封装 6-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

4N35-X017厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

4N35-X017数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY 4N35-X017 4N35-X017数据手册

4N35-X017封装设计

查看详情并下载
Symbol
Footprint
3D Model
