VO4156M-X006

产品分类: 隔离器
产品描述: 1 DIP-6 通孔安装 8.7mm*6.5mm*3.81mm
供应商型号: VO4156M-X006
供应商: TME
标准整包数: 1

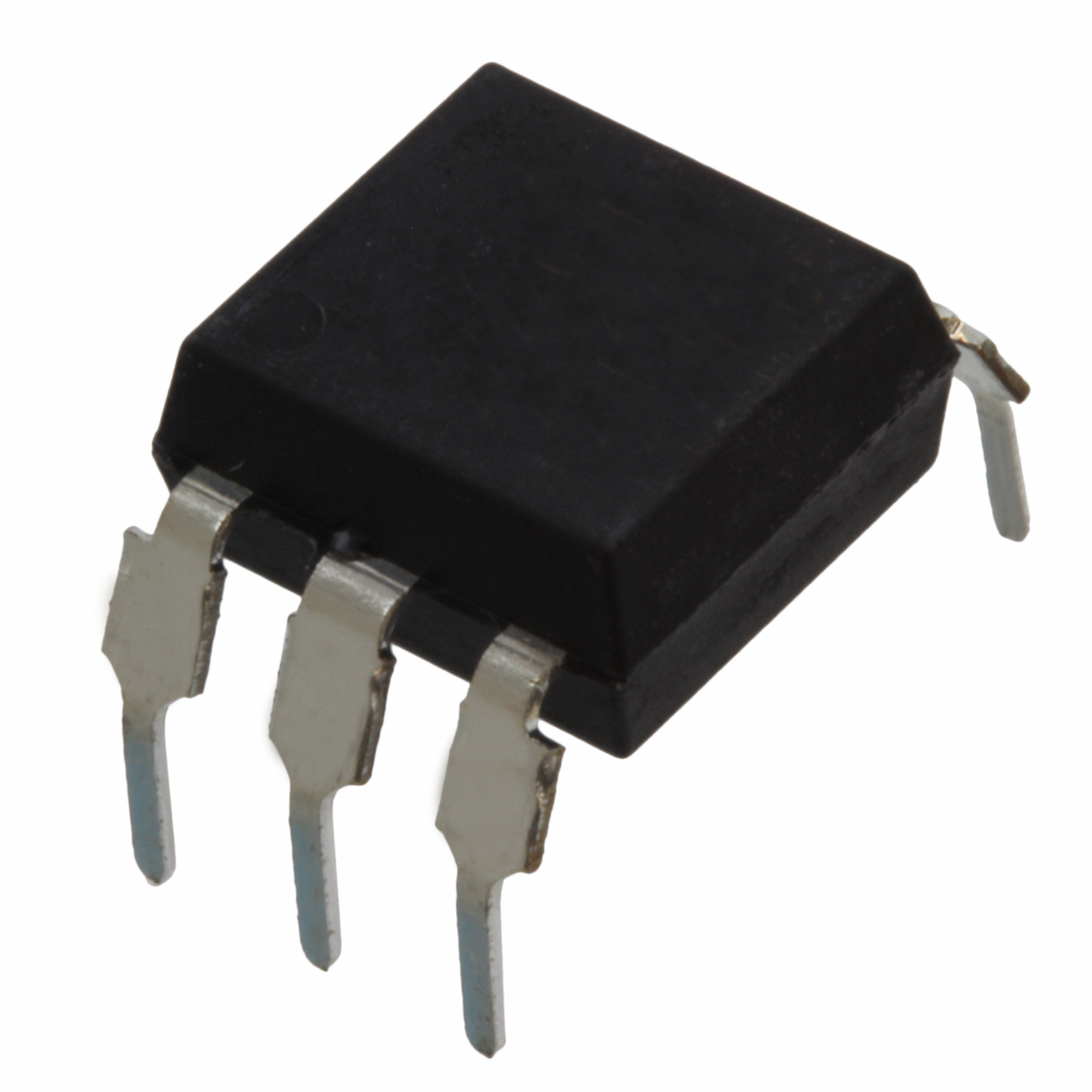

VISHAY INTERTECHNOLOGY 隔离器 VO4156M-X006

VO4156M-X006概述

    Vishay Semiconductors VO4154 和 VO4156 光电耦合器

    产品简介


    Vishay Semiconductors 推出的VO4154和VO4156是光敏零交叉双向晶闸管输出光电耦合器,采用双列直插式(DIP)封装。这些光电耦合器特别适用于需要高静态dv/dt值和低输入电流的应用场合,适合控制电阻性、感性或容性负载,例如电机、电磁阀、高压晶闸管或双向晶闸管和继电器。

    技术参数


    - 基本特性:
    - 静态dv/dt:大于5kV/μs
    - 输入触发电流:1.6 mA(D级),2 mA(H级),3 mA(M级)
    - 额定峰值关断电压:VO4154D/H/M为400V,VO4156D/H/M为600V
    - 额定通态电流:300mA
    - 隔离耐压:4420VRMS
    - 电气特性:
    - LED正向电压:1.2V至1.4V
    - LED反向电流:0.1μA至10μA
    - 输出漏电流:在额定电压下最大100μA
    - 工作环境:
    - 储存温度范围:-55°C至+150°C
    - 工作温度范围:-55°C至+100°C

    产品特点和优势


    VO4154和VO4156的优势在于其高输入灵敏度和低触发电流,这使得它们能够在多种应用中实现可靠的隔离和控制。此外,高静态dv/dt值使得该系列光电耦合器能够在快速变化的电压环境中保持稳定的工作状态。这些特点使其成为工业控制系统、办公设备及消费类家电的理想选择。

    应用案例和使用建议


    - 应用案例:
    - 固态继电器
    - 工业控制
    - 办公设备
    - 消费类家电
    - 使用建议:
    在使用VO4154和VO4156时,确保遵循其工作温度范围,以避免过热损坏。在大电流应用中,应考虑外部散热措施。对于需要更高输入电流的应用,可以选择M级的型号。

    兼容性和支持


    VO4154和VO4156符合多种安全标准,包括UL1577、cUL以及DIN EN 60747-5-5(VDE 0884-5)。此外,这些产品通过了不同的选项认证,适用于多种封装和连接方式。用户可以从官方网站获取技术支持和服务信息。

    常见问题与解决方案


    - 问题1:在高湿度环境下使用时,光电耦合器工作异常。
    - 解决方案:检查并确保所有连接处干燥清洁,必要时增加防潮措施。
    - 问题2:通态电流过大导致发热。
    - 解决方案:增加外部散热片或采用更好的冷却系统,以维持正常工作温度。

    总结和推荐


    VO4154和VO4156光电耦合器具有出色的输入灵敏度、高静态dv/dt值和宽泛的工作温度范围,非常适合用于各种电力控制和信号隔离场合。鉴于其广泛的认证和优良的性能,我们强烈推荐使用这些光电耦合器以提升系统的可靠性和安全性。

VO4156M-X006参数

参数
数据速率 -
通道数量 1
长*宽*高 8.7mm*6.5mm*3.81mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

VO4156M-X006厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VO4156M-X006数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VO4156M-X006 VO4156M-X006数据手册

VO4156M-X006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 1.5805 ¥ 10.5921
库存: 35
起订量: 40 增量: 0
交货地:
最小起订量为:5
合计: ¥ 52.96
