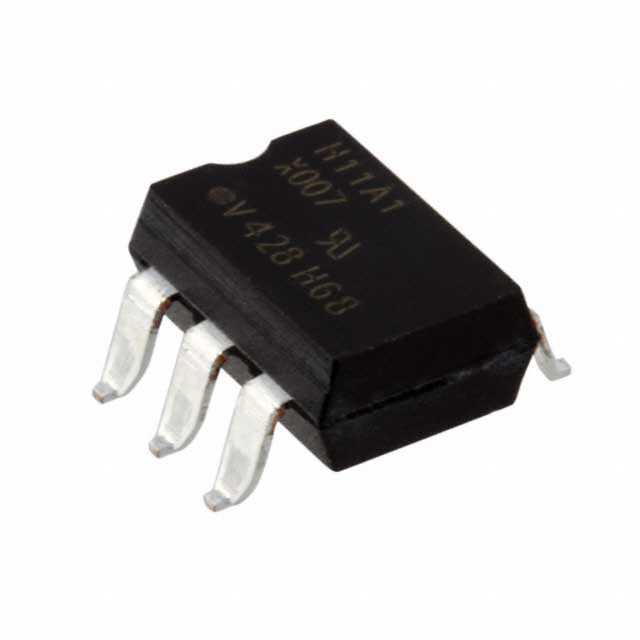

H11A1-X007

产品分类: 隔离器
产品描述: 1 6-SMD 贴片安装 8.7mm*6.5mm*3.81mm
供应商型号: H11A1-X007-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 隔离器 H11A1-X007

H11A1-X007概述


    产品简介


    产品类型:H11Ax 系列是一款单通道光耦合器,具体型号包括H11A1、H11A2、H11A3、H11A4 和 H11A5。每款产品由砷化镓红外发光二极管(LED)和一个硅NPN光电晶体管组成。
    主要功能:这些光耦合器提供输入输出之间的电隔离,具有高隔离电压和低耦合电容,确保了优异的噪声抑制能力。这些设备适用于各种逻辑耦合和信号隔离的应用。
    应用领域:AC电源检测、继电器驱动、开关电源反馈、电话振铃检测、逻辑接地隔离以及高频噪声拒绝的逻辑耦合等。

    技术参数


    - 输入特性:
    - 反向电压:VR = 6 V
    - 正向电流:IF = 60 mA
    - 峰值电流:IFSM = 2.5 A
    - 功率耗散:Pdiss = 100 mW
    - 输入耦合电容:CO < 0.5 pF
    - 输出特性:
    - 集电极-发射极击穿电压:VCEO = 70 V
    - 发射极-基极击穿电压:VEBO = 7 V
    - 集电极电流:IC = 50 mA
    - 集电极-发射极漏电流:ICEO = 5-50 nA
    - 输出耦合电容:CCE = 6 pF
    - 隔离特性:
    - 隔离测试电压:VISO = 5300 VRMS
    - 绝缘距离:≥ 7 mm
    - 绝缘电阻:VIO = 500 V时,Tamb = 25°C 时,RIO ≥ 1012 Ω

    产品特点和优势


    - 接口兼容性:与常见的逻辑电路兼容。
    - 低噪声:输入输出耦合电容小于0.5 pF,有助于高频噪声抑制。
    - 高隔离性能:满足DIN EN 60747-5-5部分放电隔离标准。
    - 封装形式:采用行业标准的双列直插式6针封装,适用于表面贴装,可选择带卷带包装或标准管包装。
    - 符合环保要求:无铅组件,符合RoHS 2002/95/EC和WEEE 2002/96/EC标准。

    应用案例和使用建议


    应用场景:
    - AC电源检测:例如在电力监控系统中监测电网状态。
    - 继电器驱动:例如在工业自动化控制中驱动继电器。
    - 开关电源反馈:用于开关电源的闭环控制,提高效率和稳定性。
    使用建议:
    - 在高电流和高功率的应用中,注意散热管理以避免过热。
    - 在高频应用中,选择具有较低耦合电容的产品以减少干扰。
    - 在温度变化较大的环境中,使用高可靠性封装以保证长期稳定运行。

    兼容性和支持


    - 兼容性:与常见的逻辑电路接口兼容。
    - 支持和服务:对于特定选项(如表面贴装配置),可以通过制造商获得技术支持和服务。

    常见问题与解决方案


    - Q1:如何选择合适的型号?
    - A1:根据具体应用所需的电流传输比(CTR)和隔离电压来选择合适型号,例如H11A1适用于较高的CTR,而H11A4适用于较低的CTR。

    - Q2:如何进行焊接操作?
    - A2:使用最高焊接温度不超过260°C,焊点到座面的距离不小于1.5 mm。

    总结和推荐


    总体评价:H11Ax系列光耦合器具备出色的隔离性能和低噪声特性,适合多种逻辑和信号隔离应用。其高可靠性、低功耗以及与主流逻辑电路的良好兼容性使其在市场上具有很强的竞争优势。
    推荐使用:建议在需要高隔离度和低噪声的应用中优先考虑使用H11Ax系列产品,特别是AC电源检测、继电器驱动、开关电源反馈等领域。

H11A1-X007参数

参数
数据速率 -
通道数量 1
长*宽*高 8.7mm*6.5mm*3.81mm
通用封装 6-SMD
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

H11A1-X007厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

H11A1-X007数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY H11A1-X007 H11A1-X007数据手册

H11A1-X007封装设计

查看详情并下载
Symbol
Footprint
3D Model
