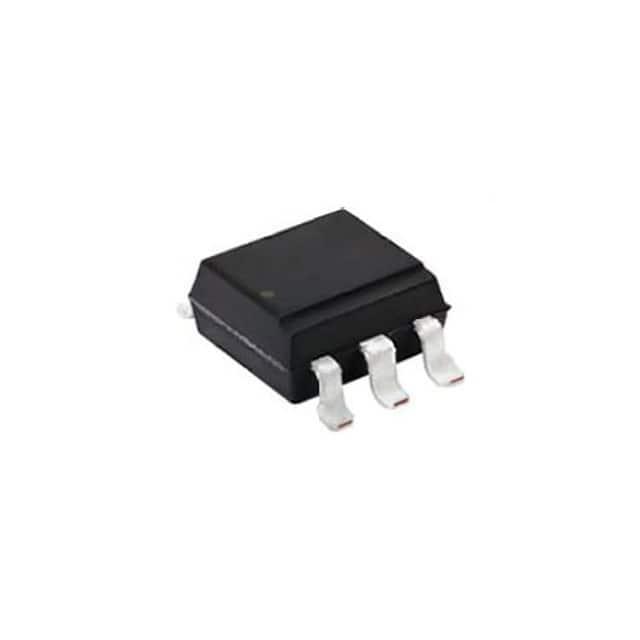

VOH1016AB-T

产品分类: 隔离器
产品描述: Vishay 施密特触发器输出型光耦, 表面安装, 6针
供应商型号: VOH1016AB-T
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 隔离器 VOH1016AB-T

VOH1016AB-T概述

    Vishay Semiconductors VOH1016A 高速光耦技术手册

    1. 产品简介


    VOH1016A 是 Vishay Semiconductors 生产的一款单通道 1 MBd 光耦合器,适用于高速数字信号传输。该光耦合器采用高效率输入 LED 与集成光学光电二极管 IC 检测器相结合的方式,具备低导通阈值电流、宽电源电压范围及高瞬态噪声抑制能力等特点。这些特性使其成为适用于多种工业应用的理想选择,如微处理器系统接口、地面回路消除、光隔离等。

    2. 技术参数


    以下是 VOH1016A 的关键技术规格和性能参数:
    - 高数据速率:2 MHz(非归零码)
    - 输入电流特性:
    - 最大正向电流:50 mA
    - 反向电压:6 V
    - 输入电容(f = 1 MHz):250 pF(最大)
    - 输出特性:
    - 工作电压:3 至 15 V
    - 高电平输出电流:100 μA
    - 低电平输出电压:0.2 至 0.4 V
    - 开启阈值电流:0.65 至 2.0 mA
    - 关闭阈值电流:0.4 至 0.6 mA
    - 滞回比率:0.5 至 0.95
    - 开关特性:
    - 延迟时间(上升沿):0.25 至 2 μs
    - 延迟时间(下降沿):0.05 至 1.2 μs
    - 上升时间:0.05 至 0.5 μs
    - 下降时间:0.04 至 0.5 μs
    - 隔离性能:
    - 最大隔离耐压:5000 Vrms
    - 最大瞬态隔离电压:6000 Vpk
    - 最大重复峰值隔离电压:630 Vpk
    - 最小共模瞬态抑制率(CMTI):10 kV/μs

    3. 产品特点和优势


    - 高速传输:高达 2 MHz 的数据传输速率,适合高速数字通信。
    - 抗干扰能力强:具备高瞬态噪声抑制能力,能够有效消除共模瞬态噪声。
    - 宽工作电压范围:从 3 V 到 15 V,适用于多种电压应用场合。
    - 逻辑兼容输出:便于与现有数字电路系统的集成。
    - 高可靠性:通过多种安全认证,确保长期稳定运行。

    4. 应用案例和使用建议


    应用案例:
    - 微处理器系统接口:例如,在嵌入式系统中,用于提高系统的稳定性和可靠性。
    - 地面回路消除:例如,在工业控制系统中,用于减少电磁干扰。
    - 光隔离:例如,在电源转换电路中,用于防止高压信号干扰低压信号。
    使用建议:
    - 在高电流和高温环境下使用时,注意散热,避免热过载。
    - 使用过程中需要严格遵循手册中的焊接温度曲线,以保证光耦合器的正常工作。

    5. 兼容性和支持


    兼容性:
    - 支持 DIP-6 和 SMD-6 封装。
    - 支持 UL、cUL、DIN EN 60747-5-5 等多种认证。
    支持和服务:
    - Vishay 提供技术支持,可以通过官方邮箱进行咨询。
    - 提供详尽的技术文档,方便用户参考。

    6. 常见问题与解决方案


    常见问题:
    1. 过热问题:确保良好的散热措施,避免器件长时间工作在高温环境。
    2. 信号失真:检查焊接质量和信号线路布局,确保信号完整性和稳定性。
    3. 隔离失效:定期检查隔离电阻和绝缘层厚度,确保光耦合器的有效隔离性能。
    解决方案:
    - 严格按照手册推荐的焊接温度曲线操作。
    - 检查并优化电路设计,确保信号完整性。
    - 定期进行设备维护,检查各项指标。

    7. 总结和推荐


    总结:
    - 高数据速率:2 MHz 的传输速率,适合各种高速通信需求。
    - 高可靠性:通过多种安全认证,确保长期稳定运行。
    - 宽工作范围:从 3 V 到 15 V 的宽工作电压范围,适合多种应用场景。
    - 优秀的隔离性能:10 kV/μs 的共模瞬态抑制率,确保信号的完整性。
    推荐:
    鉴于 VOH1016A 具备卓越的数据传输能力和广泛的应用范围,我们强烈推荐在需要高速信号隔离和低噪声传输的应用中使用此产品。同时,我们也建议用户根据具体应用需求,仔细阅读技术手册,确保正确使用。

VOH1016AB-T参数

参数
数据速率 2MHz
通道数量 1
通用封装 6-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VOH1016AB-T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOH1016AB-T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOH1016AB-T VOH1016AB-T数据手册

VOH1016AB-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
