VOMA618A-X001T

产品分类: 隔离器
产品描述: 1 SOP-4 贴片安装
供应商型号: 14M-VOMA618A-X001T
供应商: 云汉优选
标准整包数: 1

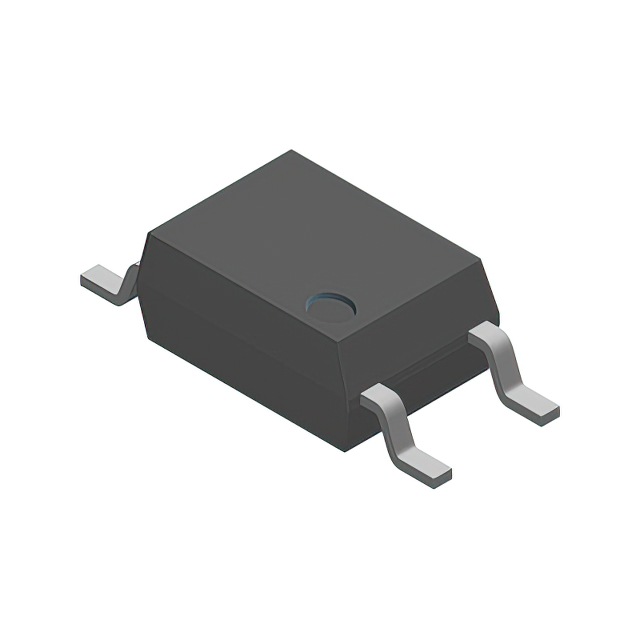

VISHAY INTERTECHNOLOGY 隔离器 VOMA618A-X001T

VOMA618A-X001T概述


    产品简介


    VOMA618A系列光耦合器是Vishay公司推出的一款光电耦合器件,采用SOP-4封装形式。这款器件的主要功能是实现电气隔离,可以广泛应用于汽车电子和高可靠性工业控制系统中。它通过红外发光二极管与硅平面光电晶体管之间的光学耦合来实现信号传输,具备低输入电流下高电流传输比(CTR)、低功耗以及高耐压隔离能力等优点。

    技术参数


    - 输入特性
    - 反向电压:VR = 5 V
    - 输入正向电压:IF = 1 mA时,VF = 1.28 - 1.4 V
    - 输入反向电流:IR ≤ 10 μA (VR = 5 V)
    - 容量:CI ≤ 40 pF (f = 1 MHz)
    - 输出特性
    - 饱和电压:IF = 1 mA, IC = 0.25 mA时,VCEsat = 0.12 - 0.4 V
    - 截止频率:IF = 10 mA, VCC = 5 V, RL = 100 Ω时,fCTR = 155 kHz
    - 输出容量:CIO ≤ 1.2 pF (f = 1 MHz)
    - 电源特性
    - 最大输入功率:Pdiss ≤ 30 mW
    - 最大输出功率:Pdiss ≤ 150 mW
    - 耦合总功率:Ptot ≤ 180 mW
    - 安全及绝缘等级
    - 最大隔离电压:VISO = 3750 VRMS
    - 最大瞬态隔离电压:VIOTM = 6000 Vpeak
    - 最大重复峰值隔离电压:VIORM = 707 Vpeak

    产品特点和优势


    - 高电流传输比(CTR):在低输入电流下依然能保持较高的电流传输效率。
    - 低功耗:满足节能要求,适用于长时间工作场景。
    - 小型化设计:采用SOP-4封装,体积小,适合紧凑型电路设计。
    - 高可靠性和长寿命:经过严格的AEC-Q101认证,确保长期稳定运行。
    - 出色的噪声隔离能力:能够有效隔离电路上的噪声干扰,提升系统的稳定性。

    应用案例和使用建议


    应用案例:VOMA618A系列常用于电动和混合动力汽车的电池管理系统中,提供精确的电压和电流检测。此外,在汽车和工业自动化控制领域也广泛应用,如马达控制、传感器接口和信号隔离等。
    使用建议:
    - 在应用中,确保输入电压和电流在规定的范围内以避免损坏。
    - 为了提高系统的可靠性,建议在PCB布局时尽量减少信号线的长度,减小外界干扰的影响。
    - 在设计电路时,注意散热管理,确保在高负载情况下器件不会过热。

    兼容性和支持


    VOMA618A系列与其他常见的电子元器件具有良好的兼容性,可方便地集成到现有的系统中。Vishay公司提供详尽的技术支持,包括文档下载、常见问题解答和定制化服务,以帮助客户快速部署和优化系统。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备出现异常噪音 | 检查电源输入是否稳定,确认所有接线无误,必要时增加滤波电路。 |
    | 系统响应延迟 | 确认光电耦合器的工作状态,检查信号路径上的电容值是否适当。 |

    总结和推荐


    总体而言,VOMA618A是一款非常适合在高可靠性需求的应用中使用的光耦合器。其优秀的电气性能和紧凑的设计使其成为汽车和工业自动化领域的理想选择。如果您正在寻找一款高可靠性和高效率的光电耦合器,VOMA618A是一个值得考虑的产品。

VOMA618A-X001T参数

参数
数据速率 -
通道数量 1
通用封装 SOP-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VOMA618A-X001T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOMA618A-X001T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOMA618A-X001T VOMA618A-X001T数据手册

VOMA618A-X001T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.6126
10+ ¥ 10.4066
30+ ¥ 9.1375
100+ ¥ 8.8837
300+ ¥ 8.5436
1000+ ¥ 8.2947
库存: 1350
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 11.61
