VO618A-4

产品分类: 隔离器
产品描述: Vishay 光电晶体管输出型光耦, 通孔安装, 4针, DIP封装
供应商型号: ECO-VO618A-4
供应商: 海外现货
标准整包数: 100

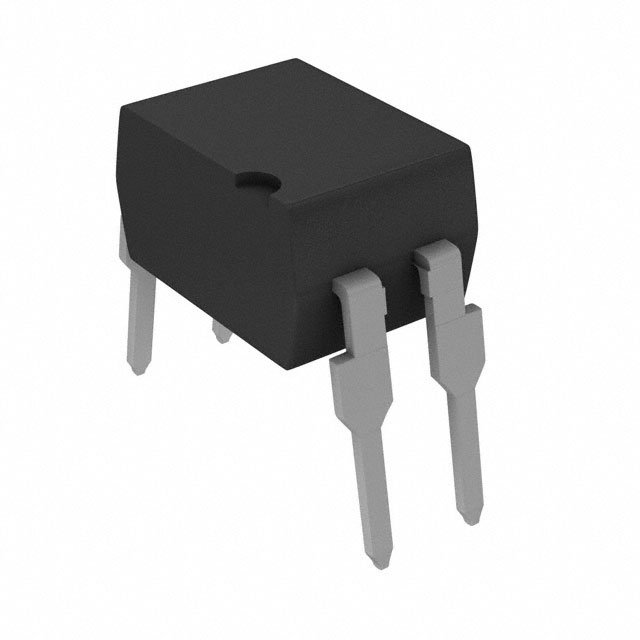

VISHAY INTERTECHNOLOGY 隔离器 VO618A-4

VO618A-4概述


    产品简介


    VO618A 光电耦合器 是 Vishay Semiconductors 生产的一款高性能光电耦合器,专为信号传输应用而设计。该产品采用GaAs红外二极管发射器,通过光学耦合到硅平面光敏晶体管检测器,并封装在塑料DIP-4封装中。VO618A 特别适用于需要高隔离电压的应用,能够实现不同电路之间的安全隔离。

    技术参数


    - 工作温度范围:-55°C 至 +110°C
    - 隔离测试电压:5300 VRMS
    - 最大集电极-发射极电压:VCEO = 80 V
    - 低饱和电压
    - 快速开关时间
    - 电流转移比(CTR):50% 至 600%
    - 最小隔离电阻:在25°C下,直流电压500V时≥ 10^12Ω
    - 隔离层厚度:DTI 0.4 mm
    - 耐压等级:最高瞬态隔离电压VIOTM 8000 Vpeak
    - 最大脉冲重复峰值隔离电压VIORM 890 Vpeak

    产品特点和优势


    - 宽温度范围:能在极端环境下稳定运行。
    - 高隔离电压:高达5300 VRMS,适合高要求的安全隔离应用。
    - 低输入电流:降低功耗。
    - 高速切换:适用于需要快速响应的应用。
    - 优良的线性度:不同正向电流下的电流转移比保持良好的线性关系。
    - 抗共模干扰能力强:提高系统可靠性。

    应用案例和使用建议


    应用场景:VO618A 常用于AC适配器、开关电源(SMPS)、可编程逻辑控制器(PLC)、工厂自动化系统和游戏机等领域。其优异的隔离性能和快速响应能力使其成为这类应用的理想选择。
    使用建议:
    1. 选择合适的电流转移比率:根据具体应用需求选择不同的CTR分档。
    2. 注意散热管理:尽管具有良好的热稳定性,但在高电流情况下仍需关注器件的温升情况。
    3. 遵循正确的焊接流程:参考提供的焊接曲线图,确保焊接过程符合标准以避免损坏器件。

    兼容性和支持


    - 兼容性:VO618A 支持多种封装选项,包括DIP-4和SMD-4,并且提供针对不同机构认证的版本(如UL、cUL、BSI、FIMKO)。
    - 技术支持:如遇任何技术问题,可以联系Vishay的技术支持团队获取帮助。

    常见问题与解决方案


    - Q: 设备过热怎么办?
    - A: 确保正确安装散热片并优化散热路径,或者减小工作电流以降低功耗。

    - Q: 哪些认证该产品已获得?
    - A: 该产品获得了UL1577认证、CSA认证(符合标准22.2第5A号公报)以及DIN EN 60747-5-5 (VDE 0884-5)等多国安全标准认证。

    总结和推荐


    综上所述,VO618A 光电耦合器是一款高性能、多功能的电子元器件,广泛应用于各种需要高隔离能力和快速响应的应用场合。其宽泛的工作温度范围、优良的电气特性和多种认证使其在市场上具备较强的竞争力。强烈推荐给需要在严苛环境中工作的工程师和设计师选用。

VO618A-4参数

参数
数据速率 -
通道数量 1
长*宽*高 4.58mm*6.5mm*3.5mm
通用封装 DIP-4
安装方式 通孔安装
零件状态 在售
包装方式 管装

VO618A-4厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VO618A-4数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VO618A-4 VO618A-4数据手册

VO618A-4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.1441 ¥ 1.2207
1000+ $ 0.1441 ¥ 1.2207
库存: 3500
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 122.07
