VO2223A-X001

产品分类: 隔离器
产品描述: Vishay 可控硅输出型光耦, 通孔安装, 7针, DIP封装
供应商型号: DMT-VO2223A-X001
供应商: 海外现货
标准整包数: 2000
VISHAY INTERTECHNOLOGY 隔离器 VO2223A-X001

VO2223A-X001概述


    产品简介

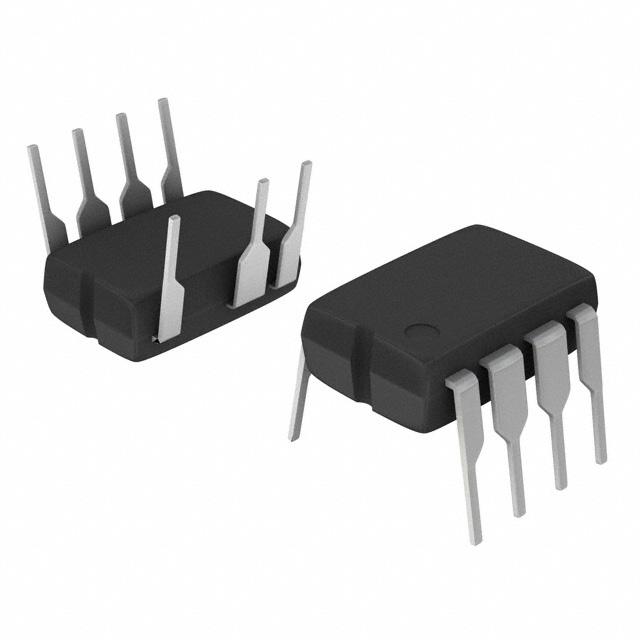

    VO2223A 光电耦合器
    VO2223A 是一种光耦合器,专门用于驱动功率晶闸管(phototriac),封装形式为DIP-8。此产品主要应用于各种家用电器及工业设备中,提供高达5300 VRMS的输入到输出隔离电压,从而确保在不同应用场景中的安全性和可靠性。

    技术参数


    - 输入参数
    - 最大触发电流 (IFT): 10 mA
    - LED连续正向电流 (IF): 50 mA
    - LED反向电压 (VR): 5 V
    - 输出参数
    - 峰值断态电压 (VDRM): 600 V
    - 峰值导通电流 (ITM): 1 A
    - 持续峰值导通电流 (ITSM): 10 A
    - 关态泄漏电流 (IDRM): 100 μA
    - 工作环境
    - 环境温度范围 (Tamb): -40°C 到 +85°C
    - 存储温度范围 (Tstg): -40°C 到 +125°C
    - 其他
    - 总功率耗散 (Pdiss): 1.2 W
    - 最高隔离测试电压 (VISO): 5300 VRMS

    产品特点和优势


    VO2223A具有以下显著特点:
    - 高隔离电压:提供5300 VRMS的输入到输出隔离电压,大大提高了电路的安全性和可靠性。
    - 高触发电流:最大触发电流可达10 mA,能够有效驱动负载。
    - 高过压保护:能承受最高8000 Vpk的瞬态过电压,增强了产品的耐用性。
    - 低功耗:总功率耗散仅为1.2 W,节能且发热低。
    - 封装设计:采用DIP-8封装,易于安装且适用广泛。

    应用案例和使用建议


    VO2223A广泛应用于各种家用电器和工业设备,如空调、微波炉、洗衣机、个人护理设备、冰箱、风扇加热器、电磁炉、热水器等。以下是一些实际使用场景和建议:
    - 家用电器:可用于控制家电中的电机、加热器等负载,保证电路安全可靠运行。
    - 工业设备:适合在需要较高隔离电压和电流容量的应用场景中使用,如工业自动化控制系统。
    - 建议:在安装过程中要注意保持适当的环境温度和湿度,避免长时间暴露于极端条件下。使用时需注意散热设计,确保器件稳定运行。

    兼容性和支持


    VO2223A兼容多种认证标准,如UL/cUL 1577、DIN EN 60747-5-5(VDE 0884-5)。此外,Vishay公司还提供了全面的技术支持和售后服务,以确保客户能顺利应用该产品。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    - 问题1:如何正确选择驱动电路的电阻?
    - 解决方案:根据所需触发电流选择合适的驱动电阻,一般可以通过计算公式:\[ R = \frac{V{cc} - VT}{IF} \] 来确定。

    - 问题2:如何处理散热问题?
    - 解决方案:使用合适的散热片或散热装置,确保工作温度在额定范围内。同时,优化电路布局,避免过热现象。

    总结和推荐


    VO2223A作为一款高性能的光电耦合器,在各种家用和工业应用中表现出色。它不仅具备高隔离电压和电流容量,还能有效提高系统的安全性和稳定性。因此,我强烈推荐使用这款产品,特别是对于需要严格隔离和安全性的应用场合。

VO2223A-X001参数

参数
数据速率 -
通道数量 1
通用封装 DIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装

VO2223A-X001厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VO2223A-X001数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VO2223A-X001 VO2223A-X001数据手册

VO2223A-X001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.6691 ¥ 5.6536
库存: 88500
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 11307.2
直接购买
加入购物车
