VOD213T

产品分类: 隔离器
产品描述: Vishay 光电晶体管输出型光耦, 双通道, 表面安装, 8针, SOIC封装
供应商型号: VOD213T
供应商: 国内现货
标准整包数: 10

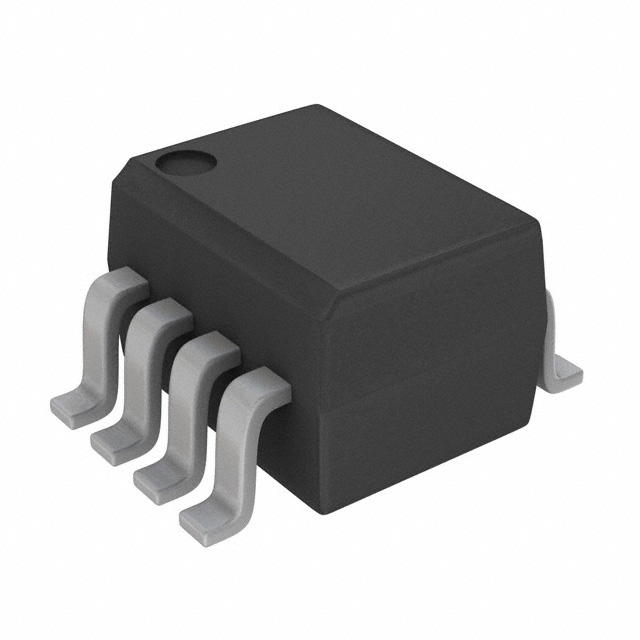

VISHAY INTERTECHNOLOGY 隔离器 VOD213T

VOD213T概述

    电子元器件技术手册:VOD205T, VOD206T, VOD207T, VOD211T, VOD213T, VOD217T

    产品简介


    VOD205T, VOD206T, VOD207T, VOD211T, VOD213T, VOD217T 是 Vishay 公司生产的光电耦合器系列,属于双通道输出型光电耦合器,封装形式为 SOIC-8。这些产品主要用于将信号信息(包括直流电平)在输入端和输出端之间传输,同时维持高电隔离度。它们广泛应用于工业自动化、汽车电子、医疗设备和消费电子产品等领域。

    技术参数


    以下是这些光电耦合器的主要技术参数:
    - 输入端:
    - 峰值反向电压 (VR): 6 V
    - 峰值脉冲电流 (IFM): 1 A (1 μs, 300 pps)
    - 持续正向电流 (IF): 30 mA
    - 功耗 (Pdiss): 50 mW(超过25°C线性降额0.66 mW/°C)
    - 输出端:
    - 集电极-发射极击穿电压 (BVCEO): 70 V
    - 发射极-集电极击穿电压 (BVECO): 7 V
    - 最大输出电流 (ICmax.): 50 mA
    - 每通道功耗 (Pdiss): 125 mW(超过25°C线性降额1.67 mW/°C)
    - 隔离测试电压 (VISO):4000 VRMS
    - 总包散失功率 (Ptot):300 mW(超过25°C线性降额4 mW/°C)
    - 存储温度 (Tstg):-40°C 至 +150°C
    - 工作温度 (Tamb):-40°C 至 +100°C

    产品特点和优势


    这些光电耦合器具备以下几个显著特点:
    - 两通道设计:提高信号传输的可靠性。
    - 表面贴装 (SMT) 包装:便于自动化生产。
    - 兼容多种焊接工艺:支持波峰焊、蒸汽相焊和红外回流焊。
    - 高隔离电压:保证电气安全隔离,适用于高安全性需求的应用。
    - 高共模瞬态抗扰度:能够承受高达10000 V/μs的共模瞬变,适用于严苛的工业环境。

    应用案例和使用建议


    这些光电耦合器适用于各种工业和消费类应用,例如电机控制、电源转换、医疗设备等。在使用时,建议关注以下几个方面以确保最佳性能:
    - 散热管理:由于较高功耗,注意散热以避免过热。
    - 匹配负载电阻:选择适当的负载电阻可以优化开关速度。
    - 环境条件:确保在规定的存储和操作温度范围内使用,特别是在极端条件下。

    兼容性和支持


    这些光电耦合器与其他标准电子元器件和设备兼容。Vishay 提供了一系列支持服务,包括技术支持和维修。如有需要,可以联系他们的技术团队获取更多帮助。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:长时间高温工作导致性能下降
    - 解决方法:确保使用过程中保持良好的散热措施,并选择适当的散热材料。
    - 问题:高频信号传输不稳定
    - 解决方法:适当调整负载电阻,优化电路布局以减少寄生电感和电容的影响。

    总结和推荐


    综上所述,VOD205T, VOD206T, VOD207T, VOD211T, VOD213T, VOD217T 系列光电耦合器具有高隔离电压、良好的共模瞬态抗扰度以及广泛的温度适用范围。它们非常适合需要高可靠性和电气隔离的应用场合。强烈推荐在设计需考虑电气隔离的系统时选用这些产品。

VOD213T参数

参数
数据速率 -
通道数量 2
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VOD213T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOD213T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOD213T VOD213T数据手册

VOD213T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.666
500+ ¥ 3.5854
1000+ ¥ 3.5082
2000+ ¥ 2.535
4000+ ¥ 2.4712
库存: 3280
起订量: 140 增量: 0
交货地:
最小起订量为:10
合计: ¥ 36.66
直接购买
加入购物车
