VO610A-3X007T

产品分类: 隔离器
产品描述: Vishay 光电晶体管输出型光耦, 表面安装, 4针, SMD封装
供应商型号: TU-VO610A-3X007T
供应商: 海外现货
标准整包数: 1000

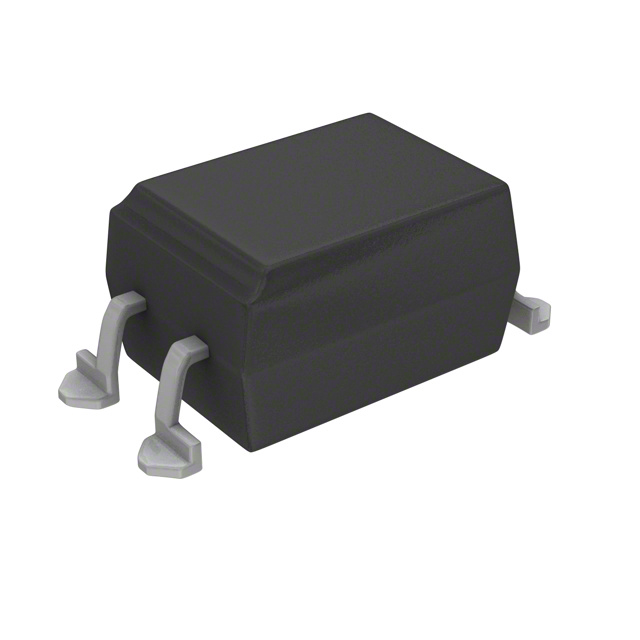

VISHAY INTERTECHNOLOGY 隔离器 VO610A-3X007T

VO610A-3X007T概述

    VO610A 光电耦合器技术手册

    1. 产品简介


    VO610A 是 Vishay 半导体公司生产的光电耦合器,采用红外发光二极管(LED)和光敏晶体管构成,具有低输入电流的特点。这款光电耦合器采用4针塑料双列直插式封装(DIP-4),适用于多种应用领域,包括但不限于安全保护电路、开关电源、线路接收器、计算机外设接口以及微处理器系统接口等。由于其高隔离电压及宽工作温度范围,VO610A特别适合于需要电气隔离的应用场合。

    2. 技术参数


    - 工作条件
    - 温度范围:-55°C 至 +110°C
    - 额定脉冲电压:VIOTM = 6 kVpeak
    - 隔离测试电压:Vpd = 1.6 kV
    - 额定隔离电压:VIOWM = 600 VRMS
    - 额定重复峰值电压:VIORM = 850 Vpeak
    - 绝缘层厚度:≥ 0.4 mm
    - 输入端参数
    - 反向电压:VR = 6 V
    - 正向电流:IF = 60 mA
    - 正向浪涌电流:IFSM = 1.5 A
    - LED 功耗:Pdiss = 100 mW
    - 输入正向电压:VF = 1.25 V至1.6 V
    - 输入反向电流:IR = 100 μA
    - 输入结电容:Cj = 50 pF
    - 输出端参数
    - 集电极-发射极电压:VCEO = 70 V
    - 发射极-集电极电压:VECO = 7 V
    - 集电极电流:IC = 50 mA
    - 集电极峰值电流:ICM = 100 mA
    - 输出功耗:Pdiss = 150 mW
    - 耦合器参数
    - 隔离测试电压(RMS):VISO = 5000 VRMS
    - 转换时间:td = 3 μs
    - 上升时间:tr = 3 μs
    - 下降时间:tf = 4.7 μs
    - 存储时间:ts = 0.3 μs
    - 导通时间:ton = 6 μs
    - 关断时间:toff = 5 μs
    - 耦合电容:Ck = 0.6 pF
    - 电流传输比(CTR):典型值从13%到320%
    - 绝缘电阻:RIO = 10^12 Ω (在150°C时降低至10^11 Ω)

    3. 产品特点和优势


    - 高隔离电压:具备高达600 VRMS 的额定隔离电压和6 kV的额定脉冲电压,确保出色的电气隔离性能。
    - 宽工作温度范围:支持从-55°C 到+110°C的工作温度,适合严苛环境下的应用。
    - 优良的抗干扰能力:通过严格的绝缘层设计,确保即使在高频噪声环境中也能稳定工作。
    - 多功能兼容性:适用于不同类型的电源、接口及控制系统,提高了系统的灵活性。

    4. 应用案例和使用建议


    - 开关电源:VO610A 以其高隔离电压和稳定的电流传输特性,在开关电源中被广泛使用,能够有效防止高低压部分之间的电气干扰。
    - 线路接收器:可用于高速数据传输线路,减少电磁干扰对信号质量的影响。
    - 使用建议:在使用VO610A进行电路设计时,应确保所有连接正确无误,并遵循手册中的装配指南,以确保良好的电气性能和长期可靠性。

    5. 兼容性和支持


    - 兼容性:适用于多种标准认证,包括BSI、DIN EN 60747-5-5、FIMKO、UL、cUL、CQC等。
    - 支持服务:Vishay半导体提供详尽的技术支持和售后服务,对于任何技术疑问可通过邮件联系optocoupleranswers@vishay.com。

    6. 常见问题与解决方案


    - 问题一:设备运行时发热严重。
    - 解决方案:检查散热设计是否合理,增加外部散热装置或改进电路布局。

    - 问题二:电路性能不稳定。
    - 解决方案:检查电路连接是否稳固,确认所有焊接点良好,避免接触不良导致的不稳定。

    7. 总结和推荐


    综上所述,VO610A 以其卓越的电气隔离性能、宽广的工作温度范围以及强大的兼容性,成为一款理想的光电耦合器。它不仅适用于众多应用场景,而且具备出色的稳定性和耐用性。因此,强烈推荐用户在涉及电气隔离要求较高的电路设计中选用VO610A。

VO610A-3X007T参数

参数
数据速率 -
通道数量 1
长*宽*高 4.58mm*6.5mm*4.3mm
通用封装 4-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VO610A-3X007T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VO610A-3X007T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VO610A-3X007T VO610A-3X007T数据手册

VO610A-3X007T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1142 ¥ 0.976
库存: 8000
起订量: 5000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 976
