首页  >  产品百科  >  VO618A-3X018T

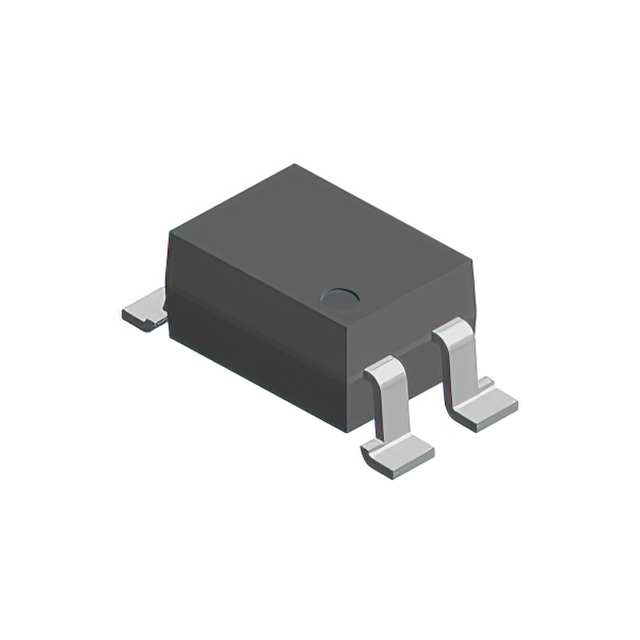

VO618A-3X018T

产品分类: 隔离器
产品描述: 1 4-SMD 贴片安装,黏合安装
供应商型号: 751-VO618A-3X018TTR-ND
供应商: Digi-Key
标准整包数: 2000
VISHAY INTERTECHNOLOGY 隔离器 VO618A-3X018T

VO618A-3X018T概述

    Vishay Semiconductors VO618A 光电耦合器技术手册解析

    1. 产品简介


    产品类型: Vishay Semiconductors 的光电耦合器(Optocoupler),具体型号为VO618A。
    主要功能: 用于信号传输时实现两个独立电路之间的电气隔离,适用于交流适配器、开关电源(SMPS)、可编程逻辑控制器(PLC)等领域。
    应用领域: 包括AC适配器、开关电源(SMPS)、可编程逻辑控制器(PLC)、工厂自动化、游戏机等。

    2. 技术参数


    基本参数:
    - 工作温度范围: -55°C 至 +110°C
    - 隔离测试电压: 5300 VRMS
    - 集电极-发射极电压: VCEO = 80 V
    - 输出饱和电压: 低饱和电压
    - 开关时间: 快速开关
    - 光电流传输比 (CTR): 最高可达600%
    - 接触电流泄漏: 冰点泄漏
    电气特性:
    - 前向电压: VF (IF = 5 mA) 1 V 至 1.65 V
    - 反向电流: IR (VR = 6 V) 0.01 μA 至 10 μA
    - 结电容: Cj (f = 1 MHz) 13 pF
    - 集电极-发射极反向漏电流: ICEO 10 nA 至 200 nA
    兼容性:
    - 通过多项国际认证: UL1577, cUL, BSI, FIMKO, DIN EN 60747-5-5, BSI IEC 60950, IEC 60065, CQC GB8898-2001

    3. 产品特点和优势


    - 高电流传输比 (CTR)
    - 低耦合电容
    - 高隔离电压
    - 良好的线性光电流传输比 (CTR)
    - 低热漂移
    - 高耐压能力: 集电极-发射极电压 (VCEO) 80 V
    - 快速开关时间
    - 高共模干扰抑制
    - 材料分类符合RoHS标准

    4. 应用案例和使用建议


    应用实例:
    - 用于AC适配器和SMPS以提供良好的电气隔离
    - 在工厂自动化系统中作为信号传输的关键组件
    - 游戏机中的信号隔离
    使用建议:
    - 确保连接电路正确匹配光电耦合器的电气参数
    - 使用适当尺寸的散热片,以防止过热
    - 注意环境条件,确保在-55°C至+110°C的工作温度范围内运行
    - 为提高可靠性,建议采用额外的保护电路

    5. 兼容性和支持


    - 产品可通过多种方式订购,例如DIP-4封装,支持不同的机械选项,如选项6、7和8。
    - 适用多种国际安全标准,确保全球市场上的广泛应用
    - 提供详尽的技术支持,包括文档和销售办公室联系方式

    6. 常见问题与解决方案


    常见问题:
    - Q: 如何处理过高的峰值电流?
    A: 应该限制电流并使用适当的外部电路来保护设备。
    - Q: 如何提高设备的耐久性?
    A: 避免长时间暴露于绝对最大额定值下,使用适当的散热措施。


    7. 总结和推荐



    总结

    :
    - VO618A 光电耦合器以其高电流传输比、快速开关时间和广泛的温度适应性而著称。
    - 适用于多种工业应用,特别是那些需要高可靠性和电气隔离的应用场合。
    推荐:
    - 强烈推荐用于需要高度可靠电气隔离的应用场合。其高隔离电压、良好的线性CTR和快速开关特性使其成为许多系统的理想选择。

VO618A-3X018T参数

参数
数据速率 -
通道数量 1
通用封装 4-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VO618A-3X018T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VO618A-3X018T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VO618A-3X018T VO618A-3X018T数据手册

VO618A-3X018T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1385 ¥ 1.1589
4000+ $ 0.1298 ¥ 1.0865
6000+ $ 0.1254 ¥ 1.0492
10000+ $ 0.1203 ¥ 1.0072
14000+ $ 0.1174 ¥ 0.9822
20000+ $ 0.1144 ¥ 0.9577
50000+ $ 0.108 ¥ 0.9039
100000+ $ 0.104 ¥ 0.8703
库存: 2000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 2317.8
