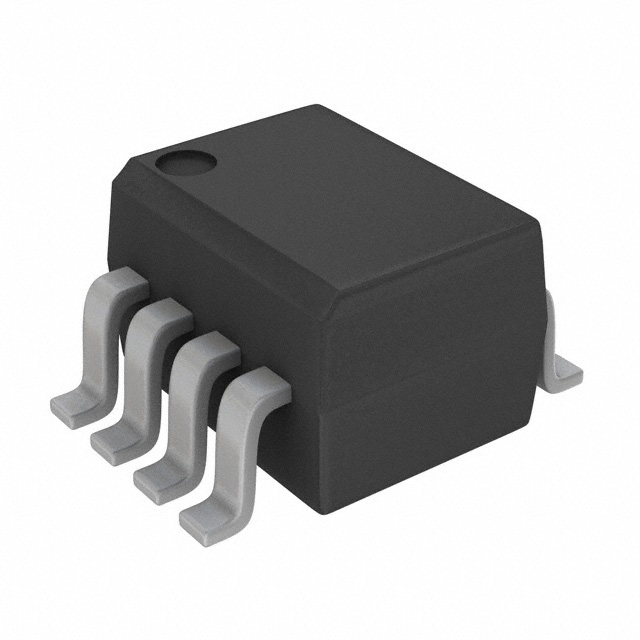

VO0601T

产品分类: 隔离器
产品描述: 10MBd 1 SOIC-8 贴片安装,黏合安装 4.88mm*3.91mm*3.18mm
供应商型号: 14M-VO0601T
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 隔离器 VO0601T

VO0601T概述

    # Vishay光耦系列产品技术手册

    产品简介


    Vishay Semiconductors推出的VO06xxT系列是高效率的光电耦合器家族,包含单通道和双通道两种型号。这些光耦采用高效的输入LED与集成光学光电二极管IC检测器组合,提供高速传输能力(最高可达10 MBd)。单通道型号具有使能功能,可以方便地进行脉冲控制,而内部屏蔽层提供了卓越的抗共模瞬变性能(最高可达15 kV/μs)。该系列产品广泛应用于微处理器系统接口、可编程逻辑控制器(PLC)、自动测试设备(ATE)隔离以及数字现场总线通信等领域。
    应用领域
    - 微处理器系统接口
    - 工业自动化中的PLC与ATE隔离
    - 计算机外围设备通信(如SPI接口)
    - 数字现场总线隔离(例如CC-Link、DeviceNet、Profibus等)
    - 高速模数/数模转换器隔离
    - AC等离子显示面板电平转换
    - 多路数据传输
    - 数字电源控制
    - 地环消除

    技术参数


    以下是VO06xxT系列的主要技术规格:
    | 参数 | 单位 | 最小值 | 典型值 | 最大值 |

    | 输入正向电流(单通道) | mA | 0 | 10 | 20 |
    | 输入反向电压 | V | - | 5 | - |
    | 输出电源电压 | V | 4.5 | 5.5 | 7 |
    | 输出功率耗散(单通道) | mW | 0 | 35 | 85 |
    | 隔离测试电压(1秒) | VRMS | - | 4000 | - |
    | 存储温度范围 | °C | -55 150 |
    | 操作温度范围 | °C | -40 100 |
    性能指标还包括以下内容:
    - 共模瞬变抑制:5 kV/μs至15 kV/μs
    - 数据传输速率:10 MBd
    - 低输入电流:5 mA
    - 工作环境:支持工业级宽温范围(-40°C 至 +100°C)

    产品特点和优势


    VO06xxT系列光耦具备以下显著特点和优势:
    1. 高抗干扰能力:具有优异的共模瞬态抑制性能(15 kV/μs或更高),确保在恶劣电磁环境下稳定运行。
    2. 高速传输:最大数据传输速率为10 MBd,适合高速数据传输需求。
    3. 可靠设计:保证AC和DC性能在宽广的操作温度范围内稳定运行(-40°C 至 +100°C)。
    4. 环保材料:纯锡无铅焊接端子,符合RoHS标准。
    5. 多样化选择:提供不同共模瞬变抑制等级(5 kV/μs、15 kV/μs)以满足各种应用场景的需求。
    6. 易于集成:紧凑型SOIC-8封装便于PCB布局设计。

    应用案例和使用建议


    应用案例
    微处理器接口隔离
    VO06xxT光耦可以用于微处理器之间的信号隔离,确保系统的稳定性和安全性。通过启用功能,能够精确控制数据流方向。
    工业控制中的隔离
    在工业控制系统中,VO06xxT可用于PLC和ATE设备的输入输出隔离模块,防止噪声干扰影响主控系统的正常工作。
    使用建议
    1. 建议使用0.1μF旁路电容连接到引脚5和引脚8之间,以提高电路稳定性。
    2. 在设计电路时,注意保持适当的散热措施,特别是在高功耗情况下。
    3. 根据具体的应用需求选择合适的共模瞬变抑制等级(5 kV/μs或15 kV/μs)。

    兼容性和支持


    VO06xxT系列光耦符合多项国际认证标准,包括UL1577、cUL以及DIN EN 60747-5-5等。此外,Vishay公司还提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    Q: 如何处理过高的输入电流导致的过热现象?
    A: 增加外置电阻来限制输入电流,避免超过额定值。
    Q: 如果发现信号延迟增加怎么办?
    A: 检查电路板布线是否存在过多寄生电感或电容,并适当调整负载阻抗。
    Q: 设备在极端低温条件下表现不佳怎么办?
    A: 确认是否已正确安装加热元件以维持操作温度在推荐范围内。

    总结和推荐


    VO06xxT系列光耦凭借其高性能、高可靠性以及灵活的应用场景,成为现代电子系统中不可或缺的重要组件之一。无论是工业控制还是消费电子产品领域,该系列产品都展现了极强的市场竞争力。强烈推荐给需要高性能光电隔离解决方案的工程师和技术人员。

VO0601T参数

参数
数据速率 10MBd
通道数量 1
长*宽*高 4.88mm*3.91mm*3.18mm
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VO0601T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VO0601T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VO0601T VO0601T数据手册
