VOM617A-9X001T

产品分类: 隔离器
产品描述: 1 SOP-4 贴片安装,黏合安装
供应商型号: 3778017
供应商: 海外现货
标准整包数: 5

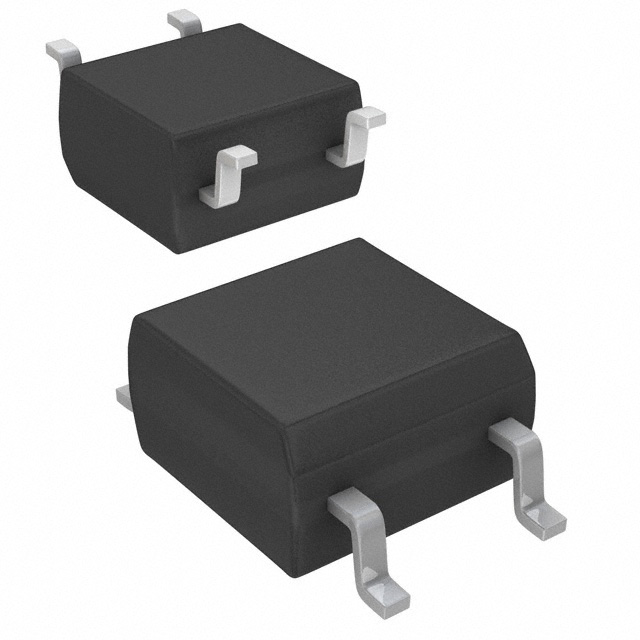

VISHAY INTERTECHNOLOGY 隔离器 VOM617A-9X001T

VOM617A-9X001T概述

    VOM617A光耦合器技术手册概述
    Vishay Semiconductors推出的VOM617A是一款高性能光耦合器,专为信号传输而设计。本文档将详细介绍这款产品的基本信息、技术参数、产品特点、应用案例、兼容性、支持信息及常见问题解答。

    产品简介


    VOM617A是一款低输入电流、光敏晶体管输出的表面贴装器件(SOP-4)光耦合器。它由一个GaAs红外发光二极管发射器和一个硅平面光电晶体管接收器组成,并封装在一个紧凑的四引脚小外形封装(SOP-4)中。该光耦合器具有高电流转移比(CTR)、低耦合电容和高隔离电压等特点,适用于多种工业应用场合。

    技术参数


    - 温度范围:工作温度从-55°C到+110°C
    - 输入电流:最大直流前向电流60mA,最大反向电压6V
    - 输出参数:集电极-发射极电压(非饱和)最大80V,集电极-发射极饱和电压在5mA时为0.12V至0.4V
    - 隔离电压:最大隔离测试电压3750VRMS,最高瞬态隔离电压6000V峰值
    - 封装:SOP-4,mini-flat封装
    - 功耗:总功耗最大170mW,集电极功耗最大150mW
    - 电气特性:前向电压最大1.6V,集电极-发射极饱和电压最大0.4V,前向电流-前向电压关系见图4,集电极电流-集电极-发射极电压关系见图5
    - 切换特性:非饱和状态下的上升时间、下降时间和开关时间详见表格

    产品特点和优势


    - 高隔离电压:3750VRMS的隔离电压使其适用于需要高安全标准的应用
    - 高CTR范围:光耦合器的电流转移比(CTR)在40%到600%之间,提供了广泛的电流转换效率
    - 低温运行:能够在-55°C至+110°C的宽温度范围内稳定工作
    - 高速开关:快速的开关时间和短的上升和下降时间提高了系统的整体响应速度
    - 抗干扰性强:低耦合电容降低了外部噪声的影响

    应用案例和使用建议


    - 应用领域:可应用于PLCs、电信、照明控制系统、太阳能逆变器和AC驱动等领域
    - 使用建议:为了保证产品的最佳性能,在安装时应确保周围环境的温度不超过额定范围,并避免过高的输入电流以防止损坏

    兼容性和支持


    - 认证信息:符合UL1577、cUL、DIN EN 60747-5-5 (VDE 0884-5)、FIMKO EN 60065、EN 60950-1和CQC GB8898-2011、GB4943.1-2001标准
    - 支持:Vishay公司提供了全面的技术支持,包括在线文档和联系邮箱optocoupleranswers@vishay.com

    常见问题与解决方案


    - Q: 如何选择合适的型号?
    - A: 可根据所需的电流转移比率和封装类型来选择,例如VOM617A-3X001T适用于要求高CTR和特定温度范围的应用
    - Q: 如何保证光耦合器的长期可靠性?
    - A: 遵循制造商的使用说明,定期进行检查并保持适当的散热措施

    总结和推荐


    VOM617A是一款非常出色的光耦合器,以其卓越的电气特性、高可靠性以及广泛的工作温度范围脱颖而出。在设计需要高度可靠性的电路系统时,推荐选用此款产品。该光耦合器不仅在众多工业应用中表现出色,还能满足对安全标准有较高要求的应用场合。

VOM617A-9X001T参数

参数
数据速率 -
通道数量 1
通用封装 SOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VOM617A-9X001T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOM617A-9X001T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOM617A-9X001T VOM617A-9X001T数据手册

VOM617A-9X001T封装设计

查看详情并下载
Symbol
Footprint
3D Model
