首页  >  产品百科  >  K817P7

K817P7

产品分类: 隔离器
产品描述: 1 DIP-4 通孔安装 6.3mm(宽度)*3.6mm(高度)
供应商型号: 1612473
供应商: element14
标准整包数: 1

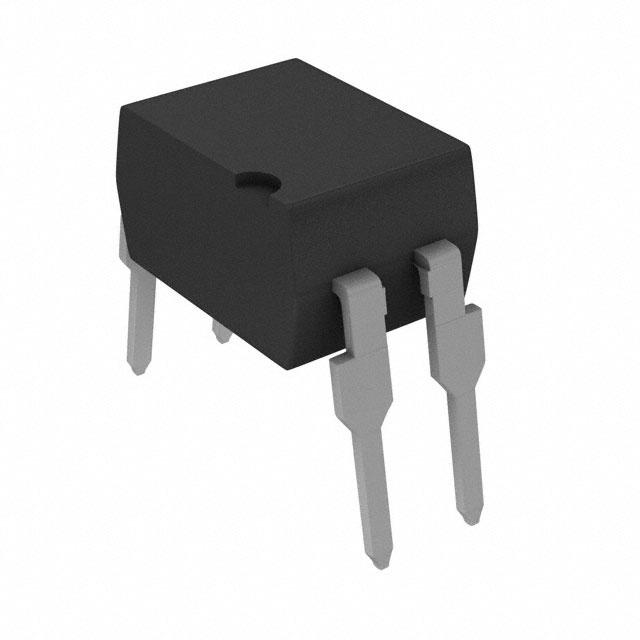

VISHAY INTERTECHNOLOGY 隔离器 K817P7

K817P7概述

    Vishay K817P 光电耦合器技术手册

    1. 产品简介


    K817P 是 Vishay 公司推出的一款光电耦合器,采用单通道塑料双列直插封装(DIP-4)。每个通道由一个光敏晶体管与镓砷红外发光二极管通过光学耦合而成。这款光电耦合器广泛应用于可编程逻辑控制器(PLC)、调制解调器(Modems)、答录机(Answering machines)等领域,同时也适用于各种通用电子应用。

    2. 技术参数


    以下是 K817P 的技术规格、性能参数和支持的电气特性及工作环境:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入
    | 反向电压 | 6 | - | - | V |
    | 正向电流 | - | 50 | - | mA |
    | 峰值正向电流 | - | - | 1.5 | A |
    | 功率耗散 | - | 70 | - | mW |
    | 结温 | - | 125 | - | °C |
    | 输出
    | 集电极-发射极电压 | - | 70 | - | V |
    | 发射极-集电极电压 | - | 7 | - | V |
    | 集电极电流 | - | 50 | - | mA |
    | 集电极峰值电流 | - | - | 100 | mA |
    | 功率耗散 | - | 70 | - | mW |
    | 结温 | - | 125 | - | °C |
    | 耦合器
    | 交流隔离测试电压 | - | 5000 | - | VRMS |
    | 总功耗 | - | 200 | - | mW |
    | 工作环境温度范围 | -40 | - | 100 | °C |
    | 存储温度范围 | -55 | - | 125 | °C |

    3. 产品特点和优势


    K817P 具有多项独特功能和优势,具体如下:
    - 堆叠能力:可以堆叠到 2.54mm(0.1")间距。
    - 直流隔离测试电压:可达 5000VRMS,确保安全电气隔离。
    - 电流传输比(CTR):选择为不同组别。
    - 低温度系数:确保在不同温度下的性能稳定。
    - 宽环境温度范围:可在 -40°C 至 +100°C 范围内工作。
    - 多通道包:提供单通道、双通道和四通道封装形式。
    这些特点使得 K817P 在多种应用中表现出色,尤其适用于需要高可靠性和高精度的场合。

    4. 应用案例和使用建议


    K817P 在多种应用场景中表现优异,例如:
    - 可编程逻辑控制器(PLC):用于信号隔离,提高系统稳定性。
    - 调制解调器(Modems):实现光电隔离,减少电磁干扰。
    - 答录机(Answering machines):用于信号传输,提高抗干扰能力。
    建议用户根据实际应用需求选择合适的 CTR 组别,并遵循厂家提供的焊接条件(见图 1 中的焊波轮廓)。在应用时应注意散热设计,确保产品在正常工作温度范围内运行。

    5. 兼容性和支持


    K817P 与多种标准认证机构的产品兼容,包括 BSI、DIN EN 60747-5-2、FIMKO 和 UL。此外,Vishay 公司提供了详尽的技术支持和售后服务,以确保客户能够充分利用产品的性能。

    6. 常见问题与解决方案


    根据技术手册中的描述,以下是用户可能遇到的一些常见问题及其解决方法:
    - Q1: 设备过热。
    - A1: 确保良好的散热设计,避免工作温度超过 125°C。
    - Q2: 输出不稳定。
    - A2: 检查输入信号和负载电阻的配置,确保符合技术手册中的要求。
    - Q3: 响应时间不符合预期。
    - A3: 检查电路的设计,确保所有参数均符合手册中的规定。

    7. 总结和推荐


    综上所述,K817P 是一款高性能的光电耦合器,具备优秀的电气特性、宽广的工作温度范围以及可靠的隔离性能。适用于多种工业和消费电子领域。强烈推荐给需要高可靠性和高性能光电耦合器的用户。
    本文详细介绍了 Vishay K817P 光电耦合器的各项技术和应用特性,希望能为您提供有价值的参考。如需进一步咨询,请联系 Vishay 客服团队。

K817P7参数

参数
数据速率 -
通道数量 1
长*宽*高 6.3mm(宽度)*3.6mm(高度)
通用封装 DIP-4
安装方式 通孔安装
零件状态 停产
包装方式 管装

K817P7厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

K817P7数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY K817P7 K817P7数据手册

K817P7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3505 ¥ 2.9334
10+ $ 0.2705 ¥ 2.2642
50+ $ 0.2154 ¥ 1.8028
100+ $ 0.1859 ¥ 1.556
500+ $ 0.1667 ¥ 1.395
1000+ $ 0.1641 ¥ 1.3735
4000+ $ 0.1603 ¥ 1.3413
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
