VOS617A-7X001T

产品分类: 隔离器
产品描述: Vishay 光电晶体管输出型光耦, 表面安装, 4针
供应商型号: 30C-VOS617A-7X001T 4-SSOP
供应商: 云汉优选
标准整包数: 1

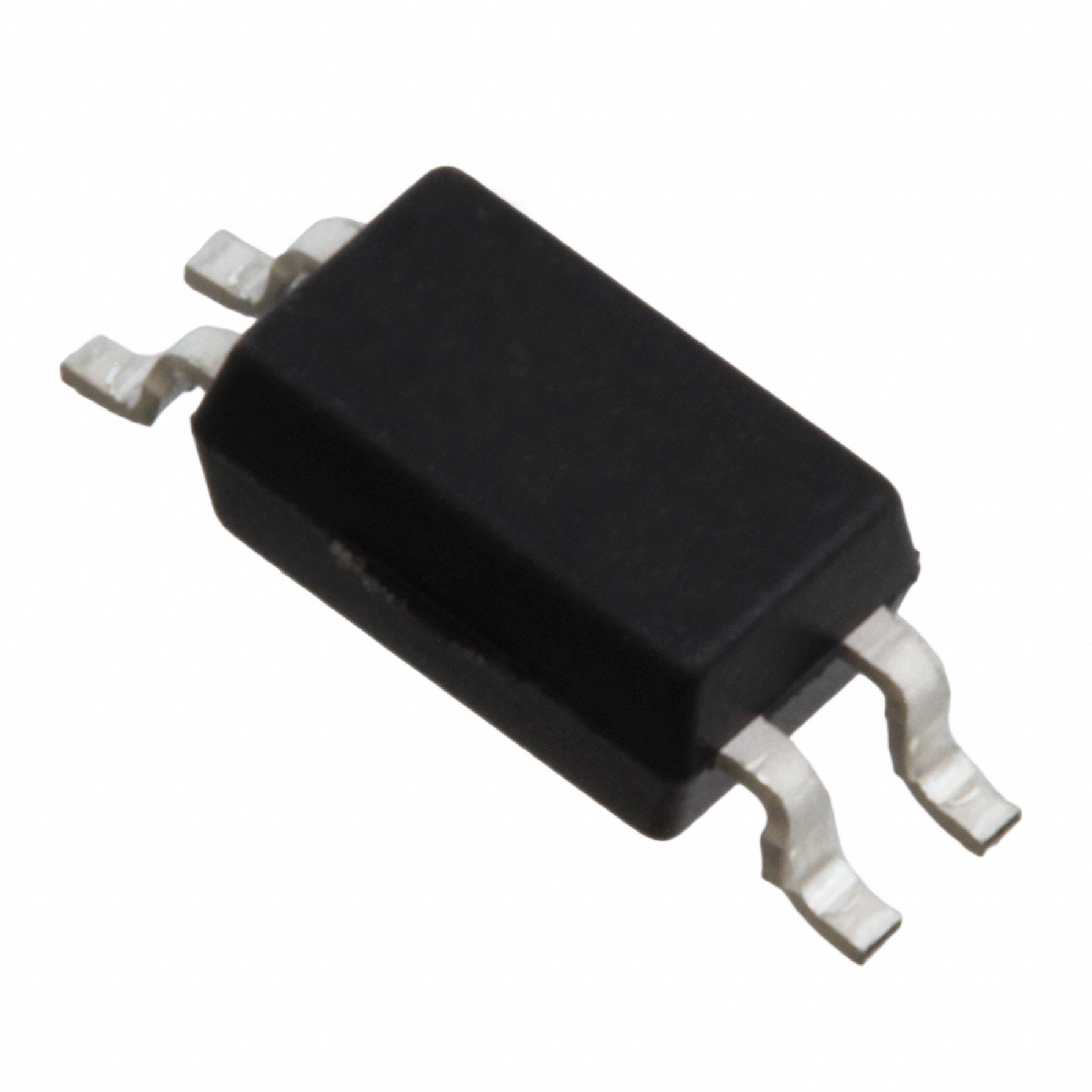

VISHAY INTERTECHNOLOGY 隔离器 VOS617A-7X001T

VOS617A-7X001T概述

    VOS617A Optocoupler 技术手册

    产品简介


    VOS617A 是 Vishay Semiconductors 生产的一款光电耦合器(optocoupler),采用表面贴装小型化封装(SSOP-4,半间距,迷你扁平封装)。它具有高电流传输比(CTR)和低输入电流的特点,被广泛应用于电信、工业控制、电池供电设备、办公机器和可编程控制器等领域。该产品以其高效能和可靠性在各类应用中得到了广泛应用。

    技术参数


    - 基本参数
    - 封装: SSOP-4,半间距,迷你扁平封装
    - 隔离电压: 最大隔离测试电压为 3750 VRMS
    - 额定电压:
    - 输入端: 反向电压(VR)6 V,功率耗散(Pdiss)70 mW,瞬时正向电流(IFS)1.5 A
    - 输出端: 集电极-发射极电压(VCEO)80 V,集电极功率耗散(Pdiss)150 mW
    - 温度范围:
    - 存储温度范围:-55°C 到 +150°C
    - 工作温度范围:-55°C 到 +110°C
    - 认证标准:
    - UL1577,cUL,DIN EN 60747-5-5,FIMKO EN 60065,EN 60950-1,CQC GB4943.1-2011 和 GB8898-2011
    - 电气特性
    - 输入端:
    - 正向电压(VF): IF = 50 mA 时,1.18 - 1.5 V
    - 反向电流(IR): VR = 6 V 时,0.01 - 10 μA
    - 输入电容(CI): VR = 0 V,f = 1 MHz 时,7.3 pF
    - 输出端:
    - 集电极-发射极漏电流(ICEO): VCE = 10 V 时,0.3 - 100 nA
    - 集电极-发射极击穿电压(BVCEO): IC = 100 μA 时,80 V
    - 集电极-发射极电容(CCE): VCE = 5 V,f = 1 MHz 时,5 pF
    - 电流传输比(CTR):
    - IF = 5 mA,VCE = 5 V 时,不同型号 CTR 范围为 50% 到 600%
    - 切换特性
    - 非饱和状态:
    - 上升和下降时间(tr, tf): IC = 2 mA,VCC = 5 V,RL = 100 Ω 时,3 μs
    - 开启时间和关闭时间(ton, toff): 6 μs 和 4 μs
    - 饱和状态:
    - 上升和下降时间(tr, tf): IF = 1.6 mA,VCC = 5 V,RL = 1.9 kΩ 时,3 μs 和 12 μs
    - 开启时间和关闭时间(ton, toff): 4 μs 和 18 μs

    产品特点和优势


    VOS617A 光电耦合器具备以下几个显著特点:
    - 高 CTR 与低输入电流: 使得该光电耦合器能够在低输入电流下保持高效的电流传输比。
    - 紧凑封装: 小型化设计,适应更紧凑的应用需求。
    - 高耐压能力: 集电极-发射极电压高达 80 V,适合高压应用。
    - 高隔离电压: 达到 3750 VRMS 的隔离测试电压,确保了卓越的电气绝缘性能。
    - 低耦合电容: 减少了信号传输过程中的干扰,提高了信噪比。

    应用案例和使用建议


    VOS617A 适用于多种应用场景,如电信系统中的信号隔离、工业控制设备中的通信接口、电池供电设备的保护电路等。建议在使用该光电耦合器时注意以下几点:
    - 电源管理: 确保输入和输出电路中的电源稳定,以避免过载和损坏。
    - 温度监控: 在高温环境中使用时,需要特别关注其热稳定性,防止因过热导致性能下降。
    - 信号匹配: 根据不同的应用场景,选择合适的负载电阻和电源电压,以达到最佳的工作状态。

    兼容性和支持


    VOS617A 符合多种国际安全标准和认证要求,包括 UL1577、cUL、DIN EN 60747-5-5、FIMKO EN 60065 和 CQC GB4943.1-2011。此外,该产品还提供多个选项,具体请联系销售办公室咨询。

    常见问题与解决方案


    - Q: 产品能否承受高电压?
    - A: VOS617A 的额定集电极-发射极电压为 80 V,适合高压应用。如果应用场合超过此电压,请考虑选用其他型号。

    - Q: 如何处理输入过流情况?
    - A: 使用适当的限流电阻保护电路,以防止瞬态电流过载导致损坏。
    - Q: 如何提高 CTR 一致性?
    - A: 确保在规定的温度范围内工作,同时采用合理的驱动电流和电源配置。

    总结和推荐


    综上所述,VOS617A 是一款高性能的光电耦合器,凭借其高电流传输比、紧凑封装和优异的电气特性,非常适合各种高可靠性和高性能需求的应用场景。推荐在对电气隔离有较高要求且空间受限的应用中使用 VOS617A,以获得卓越的性能和可靠性。

VOS617A-7X001T参数

参数
数据速率 -
通道数量 1
长*宽*高 2.6mm*4.4mm*2.12mm
通用封装 SSOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

VOS617A-7X001T厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOS617A-7X001T数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 隔离器 VISHAY INTERTECHNOLOGY VOS617A-7X001T VOS617A-7X001T数据手册

VOS617A-7X001T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.123
100+ ¥ 1.705
750+ ¥ 1.518
1500+ ¥ 1.441
3000+ ¥ 1.364
库存: 2840
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 2.12
