V24A24T400BL3

产品分类: DC-DC模块
厂牌: VICOR
产品描述: OVP,UVLO 88.2% 400W 16.67A 24V 1 36V 18V Fixed 通孔安装
供应商型号: SG2-V24A24T400BL3
供应商: 云汉优选
标准整包数: 1

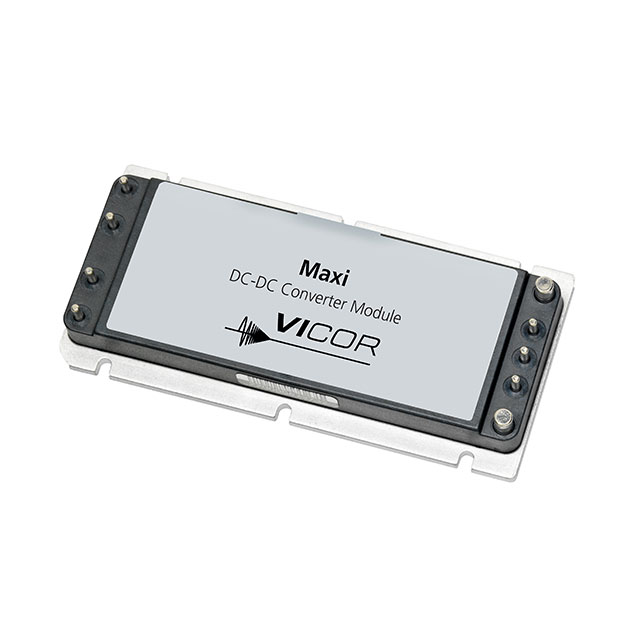

VICOR DC-DC模块 V24A24T400BL3

V24A24T400BL3概述

    # 高性能DC-DC转换模块:24V Maxi Family Rev 7.3

    产品简介


    24V Maxi Family Rev 7.3是一款高性能的DC-DC转换模块,适用于多种工业和高可靠性需求的应用场合,如工业和过程控制、分布式电源、医疗设备、ATE(自动测试设备)、通信系统、国防和航空航天等领域。该模块采用了先进的电力处理、控制和封装技术,以提供成熟且高效能的电力组件。

    技术参数


    以下是该模块的主要技术规格和性能参数:
    - 输入电压范围:18V到36V
    - 输出电压范围:3.3V到48V
    - 效率:最高可达88%
    - 温度范围:工作温度范围为-55°C至100°C,存储温度范围为-65°C至125°C
    - 输出功率:从3.3V 200W到48V 300W不等
    - 并联运行:支持N+M故障容错机制,可实现冗余备份
    - 噪声抑制:低噪声零电流/零电压开关(ZCS/ZVS)架构
    - 隔离等级:输入到输出3000VRMS、输入到基板1500VRMS、输出到基板500VRMS
    - 重量:根据产品等级不同,重量在6.5盎司到9.0盎司之间

    产品特点和优势


    该模块具有以下独特功能和优势:
    - 宽输入电压范围:可以处理18V到36V的宽范围输入电压,适用于不同的供电环境。
    - 高效率:采用ZCS/ZVS架构,最高效率可达88%,有效降低功耗。
    - 高可靠性和耐久性:能够在极端温度环境下工作,同时具备高温下的全负载能力。
    - 高密度设计:体积小巧,高达99W/cubic英寸的功率密度。
    - 易于集成:支持并联运行,能够实现冗余备份,增强系统的稳定性和可靠性。

    应用案例和使用建议


    该模块广泛应用于多种场合,例如工业自动化控制系统、医疗设备电源管理、电信基站电源供应等。对于使用此模块的用户,以下是一些实用建议:
    - 散热管理:由于该模块工作时会产生热量,建议在安装时增加散热措施,如使用热沉或热管来提高散热效率。
    - 环境适应性:考虑到该模块的工作温度范围较广,建议在极端环境条件下使用时进行充分的温度测试和调整。
    - 输出电压编程:支持10%到110%的输出电压编程,可通过外部电路调整以满足不同负载需求。

    兼容性和支持


    该模块与标准接口兼容,确保了与其他电子元件或设备的无缝集成。制造商提供详尽的技术文档和支持服务,包括操作指南、设计手册及售后服务等,以帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:输入电压超出规定范围时,模块如何应对?
    - 解答:当输入电压低于14.8V或高于39.6V时,模块会自动关闭以保护自身。为防止此类情况发生,建议在输入端添加稳压装置。
    - 问题:模块启动时的输出电压不稳定怎么办?
    - 解答:检查输入电压是否在规定范围内,同时确保所有连接正确无误。如果问题持续存在,建议联系技术支持进行进一步诊断。

    总结和推荐


    24V Maxi Family Rev 7.3以其高效能、高可靠性和高灵活性,非常适合各种严苛环境下的应用。尽管价格相对较高,但其卓越的表现和长期稳定性使其成为值得投资的产品。推荐给需要高性能、高可靠性的电子系统设计者和工程师。

V24A24T400BL3参数

参数
输出方式 Fixed
输出电流最大值 16.67A
特性 OVP,UVLO
输出电压 24V
类型 -
输入电压最小值 18V
输出电压组数 1
开关频率 -
散热方式 -
最大容性负载 -
转换效率 88.2%
输入电压最大值 36V
输出总功率 400W
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

V24A24T400BL3厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

V24A24T400BL3数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC模块 VICOR V24A24T400BL3 V24A24T400BL3数据手册

V24A24T400BL3封装设计

查看详情并下载
Symbol
Footprint
3D Model
