V300C15C150BL

产品分类: DC-DC模块
厂牌: VICOR
产品描述: OVP,UVLO 86.5% 150W 10A 15V 1 375V 180V Fixed 通孔安装 57.9mm*36.8mm*12.7mm
供应商型号: 1102-1347-ND
供应商: Digi-Key
标准整包数: 1

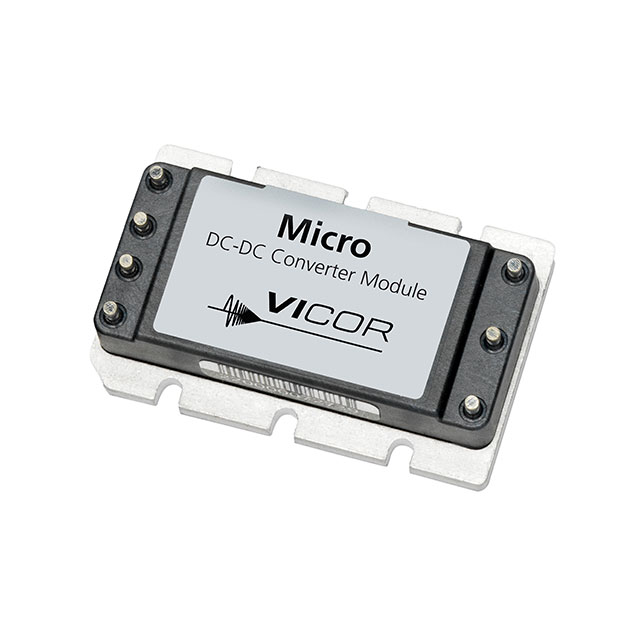

VICOR DC-DC模块 V300C15C150BL

V300C15C150BL概述

    300V Input Micro Family DC-DC Converter Module

    产品简介


    300V Input Micro Family DC-DC Converter Module 是一款高效、灵活且可靠的电源转换器,适用于多种工业、通信和医疗领域的应用。该模块具有广泛的输入电压范围(180-375V DC),输出电压可编程调整,具备高效率(最高可达90%)和优良的温度适应性(最高工作温度为100°C)。此模块设计紧凑,尺寸仅为57.9 x 36.8 x 12.7毫米,非常适合空间受限的应用场合。

    技术参数


    以下是该模块的主要技术规格和技术参数:
    - 输入电压范围:180-375V DC
    - 输入浪涌承受能力:400V DC,持续时间不超过100毫秒
    - 输出电压范围:3.3V 至 48V
    - 可编程输出范围:10% 至 110% 的额定输出电压
    - 稳压精度:±0.5%
    - 效率:最高达90%
    - 最大工作温度:100°C
    - 功率密度:最高可达90W/in³
    - 隔离电压测试:IN到OUT 3000VRMS,IN到base 1500VRMS,OUT到base 500VRMS
    - 引脚焊接温度:波峰焊500°F(260°C),持续时间<5秒;手焊750°F(390°C),持续时间<7秒
    - 封装形式:可选择不同长度和表面处理方式(锡/铅、模组金等)

    产品特点和优势


    - 高频率零电流/零电压开关(ZCS/ZVS):确保高功率密度和低噪声
    - 增强效率型号:适用于特定输出电压范围(≤12VOUT)
    - 宽输入电压范围:适合不同供电条件
    - 低噪声和高可靠性:满足工业级应用要求
    - 符合RoHS标准:环保合规

    应用案例和使用建议


    - 应用场景:该模块适用于离线系统(如PFC前端)、工业过程控制、分布式电源、医疗设备、ATE(自动测试设备)、通讯设备及航空航天等领域。
    - 使用建议:为了获得最佳性能,应确保适当的电路设计和安装方法。参照《设计指南与应用手册》中的指导进行设计和布局,特别是关注EMC(电磁兼容性)和热管理方面的要求。

    兼容性和支持


    - 兼容性:该模块可以与一系列其他电子元器件和设备兼容,具体兼容性信息可参阅《设计指南与应用手册》。
    - 厂商支持:制造商提供详细的设计指南、应用手册、在线配置工具和超过20篇应用笔记,以帮助用户更好地理解和使用该模块。

    常见问题与解决方案


    - 问题1:输入电压不稳定导致输出波动。
    - 解决方案:检查输入电源稳定性,必要时增加外部滤波电容。
    - 问题2:散热不足影响效率。
    - 解决方案:采用适当的散热措施,如使用热垫片或加强自然对流。
    - 问题3:输出电压调节不准确。
    - 解决方案:检查并调整相关电阻值,确保输出电压符合预期。

    总结和推荐


    总体而言,300V Input Micro Family DC-DC Converter Module 是一款性能优越、适应性强的电源转换器,广泛适用于多种工业和科研领域。它不仅提供了卓越的性能和灵活性,还具备高可靠性和环保特性。我们强烈推荐这款模块给需要高性能、紧凑型电源解决方案的用户。

V300C15C150BL参数

参数
散热方式 -
输出电压组数 1
最大容性负载 -
类型 -
输入电压最大值 375V
转换效率 86.5%
输入电压最小值 180V
开关频率 -
输出电压 15V
输出总功率 150W
输出方式 Fixed
输出电流最大值 10A
特性 OVP,UVLO
长*宽*高 57.9mm*36.8mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

V300C15C150BL厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

V300C15C150BL数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC模块 VICOR V300C15C150BL V300C15C150BL数据手册

V300C15C150BL封装设计

查看详情并下载
Symbol
Footprint
3D Model
