VI-JT0-CY

产品分类: DC-DC模块
厂牌: VICOR
产品描述: 隔离模块 直流转换器 输入66~160Vdc,输出 5V 50W,-25~100℃
供应商型号: 492-VI-JT0-CY
供应商: Mouser
标准整包数: 1

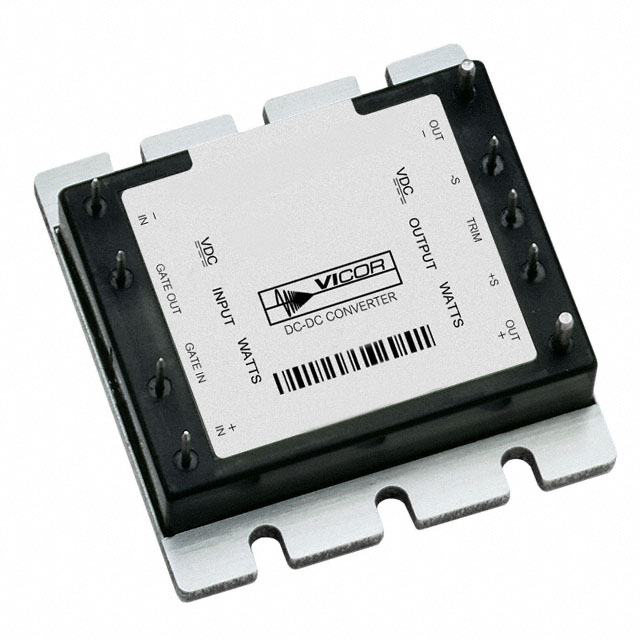

VICOR DC-DC模块 VI-JT0-CY

VI-JT0-CY概述

    VI-J00和VE-J00直流-直流转换器技术手册

    产品简介


    VI-J00和VE-J00直流-直流(DC-DC)转换器是专为小型化设计的高效电源模块。它们属于MiniMod家族,能够提供高达100瓦的隔离式和受控电源。这些转换器采用零电流开关(Zero Current Switching, ZCS)功率架构,适用于各种板载电源需求。VI-J00系列适用于非RoHS应用,而VE-J00系列则符合RoHS标准,适用于更严格的环保要求。产品主要应用于通信、医疗设备、工业控制、数据中心等领域。

    技术参数


    以下是VI-J00和VE-J00系列的技术参数概要:
    - 输入电压范围: 10V到400V
    - 输出电压范围: 2V到110V
    - 效率: 最高可达90%
    - 尺寸: 57.9 x 61.0 x 12.7 mm
    - 功率密度: 高达50W/in³
    - 远程感测和限流
    - 逻辑禁用功能
    - 温度范围: E级:-10°C至100°C;C级:-25°C至100°C;I级:-40°C至100°C;M级:-55°C至100°C
    - 重量: 大约2.9至4.1盎司(82.8克至117.7克)

    产品特点和优势


    - 隔离输出: 确保电源的安全性,防止高压侧与低压侧之间的电气干扰。
    - 高效率: 可达90%,提高系统整体能效。
    - 紧凑设计: 小巧轻便,便于集成到各类电子产品中。
    - 宽输出调整范围: 可以灵活调节输出电压,适应不同的应用场景。
    - 低噪声FM控制: 减少电磁干扰(EMI),提升信号质量。
    - RoHS合规: VE版本符合RoHS标准,符合环保要求。

    应用案例和使用建议


    应用案例:
    - 通信设备: 用于基站、路由器等需要高性能电源的设备。
    - 医疗设备: 如MRI机器、X光机等对电源稳定性和可靠性要求高的医疗设备。
    - 工业控制: 在自动化生产线、机器人控制系统中作为可靠电源来源。
    使用建议:
    - 动态负载处理: 当负载变化超过25%时,建议由维奇(Vicor)应用工程部门进行审查,确保转换器正常运行。
    - 补偿电路: 对于使用远程感测的应用,可能需要补偿电路来抵消外部输出引线和负载阻抗引起的相位滞后。
    - 过电流保护: 为避免过电流损坏转换器,应在可能超过额定电流的情况下使用快速响应的电子断路器。

    兼容性和支持


    VI-J00和VE-J00转换器与多种电源系统兼容。Vicor公司提供了详细的设计指南和应用手册,并提供技术支持,以帮助用户正确安装和使用这些产品。此外,产品还具备一定的过温保护机制,确保长期稳定运行。

    常见问题与解决方案


    1. 问题: 转换器在无负载或轻负载条件下产生可听噪声。
    - 解决方法: 使用补偿电路以减少相位滞后。
    2. 问题: 超出最大电流限制导致损坏。
    - 解决方法: 使用具有快速反应能力的电子断路器来保护转换器。
    3. 问题: 输出电压不稳定。
    - 解决方法: 检查连接和补偿电路是否正确设置。

    总结和推荐


    VI-J00和VE-J00直流-直流转换器凭借其高效率、小体积和广泛的输入输出电压范围,在众多应用场景中表现出色。这些转换器不仅符合RoHS标准,而且拥有良好的热管理和高可靠性,特别适合对电源要求较高的工业和医疗设备。因此,强烈推荐在需要高性能电源模块的应用中使用这些产品。

VI-JT0-CY参数

参数
最大容性负载 -
输出总功率 50W
输入电压最小值 66V
散热方式 -
输入电压最大值 160V
输出方式 -
转换效率 -
特性 OCP,SCP
输出电流最大值 10A
输出电压 5V
开关频率 -
输出电压组数 1
类型 -
通用封装 HALF-BRICK
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

VI-JT0-CY厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

VI-JT0-CY数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC模块 VICOR VI-JT0-CY VI-JT0-CY数据手册

VI-JT0-CY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 397.008 ¥ 3354.7176
10+ $ 306.6 ¥ 2590.77
25+ $ 279.7515 ¥ 2363.9002
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3354.71
