VI-J61-IY

产品分类: DC-DC模块
厂牌: VICOR
产品描述: OCP,SCP 90% 50W 4.17A 12V 1 400V 200V Fixed HALF-BRICK 通孔安装
供应商型号: SG2-VI-J61-IY
供应商: 云汉优选
标准整包数: 1

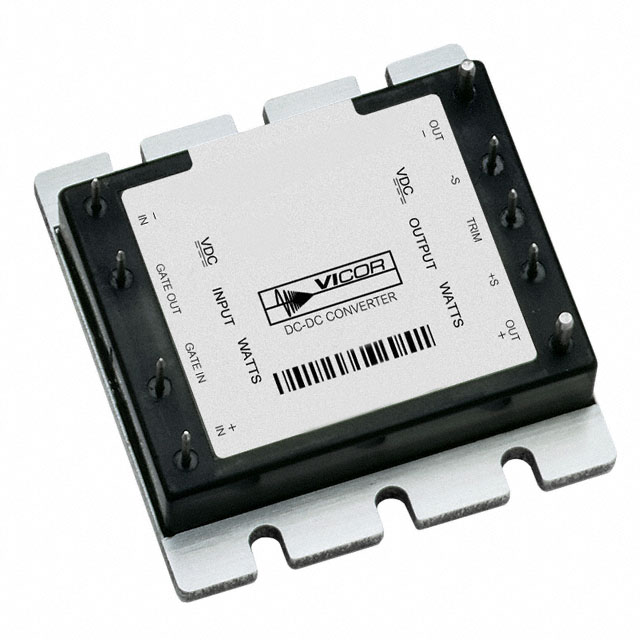

VICOR DC-DC模块 VI-J61-IY

VI-J61-IY概述


    产品简介


    VI-J00 MiniMod 系列 DC-DC 转换器是一种高密度、高效率的板载电源模块,提供隔离输出和严格的电压调节。它们特别适用于各种工业和通信应用,如数据中心、电信设备、医疗设备和工业自动化系统。这款转换器系列涵盖从 25W 到 100W 的功率范围,体积小巧,具有广泛的输入和输出组合选择。

    技术参数


    - 输入电压范围:10V 至 300V
    - 输出电压:从 2.5V 到 150V(具体根据型号)
    - 最大功率:100W
    - 效率:高达 90%
    - 尺寸:57.9 x 61.0 x 12.7 mm
    - 工作温度范围:-40°C 至 +105°C
    - 安全认证:cURus, cTÜVus, CE 认证
    - 输出调整范围:±10%
    - 远程感测和电流限制
    - 低噪声 FM 控制

    产品特点和优势


    1. 隔离输出:确保电气安全,适用于高可靠性要求的应用。
    2. 高功率密度:高达 50W/in³,适合空间受限的应用环境。
    3. 高效能:高达 90% 的转换效率,降低能耗并减少散热需求。
    4. 广泛的电压调整范围:允许对输出电压进行精确调节,适应不同应用需求。
    5. 零电流切换:采用先进的 ZCS 电源架构,保证高效率和低噪声。
    6. 罗氏符合标准(RoHS):适用于环保要求高的应用场合。

    应用案例和使用建议


    应用案例:
    - 电信设备:用于交换机和路由器的电源供应。
    - 工业控制:应用于各类工业自动化控制系统,如 PLC 和传感器。
    - 医疗设备:为医疗成像和监测设备提供稳定可靠的电源。
    使用建议:
    - 在动态负载条件下,注意可能产生的噪声问题,必要时增加补偿电路。
    - 确保输出电容不超过手册规定的上限值,以避免损坏转换器。
    - 采用适当的保护措施,如快熔断器,以防过流和短路。

    兼容性和支持


    - 兼容性:可与多种类型的电子设备和电路板兼容,具体请参阅产品手册。
    - 技术支持:由 Vicor 提供全面的技术支持和服务,包括产品应用咨询和售后维护。

    常见问题与解决方案


    - 问题:输出电压不稳。
    - 解决方法:检查负载线阻抗和外部补偿电路是否适当。
    - 问题:效率低于预期。
    - 解决方法:确认输入电压和负载情况在规范范围内。
    - 问题:无法启动。
    - 解决方法:确保正确接地,并检查输入电压是否正常。

    总结和推荐


    VI-J00 MiniMod 系列 DC-DC 转换器凭借其高功率密度、高效率和广泛的工作范围,成为众多高可靠性应用的理想选择。无论是在工业控制还是通信设备中,其卓越的性能和广泛的应用场景使其成为市场上的一大亮点。强烈推荐给需要高性能、高可靠性的电源解决方案的客户。

VI-J61-IY参数

参数
输出电压组数 1
最大容性负载 -
转换效率 90%
输入电压最小值 200V
输入电压最大值 400V
开关频率 -
输出总功率 50W
输出方式 Fixed
输出电流最大值 4.17A
特性 OCP,SCP
类型 -
散热方式 -
输出电压 12V
通用封装 HALF-BRICK
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

VI-J61-IY厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

VI-J61-IY数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC模块 VICOR VI-J61-IY VI-J61-IY数据手册

VI-J61-IY封装设计

查看详情并下载
Symbol
Footprint
3D Model
