VTM48EH060T020A00

产品分类: DC-DC模块
厂牌: VICOR
产品描述: Remote On/Off,OCP,OTP,OVP,SCP 94.1% 137W 20A 6V 1 55V 26V HALF-CHIP 贴片安装
供应商型号: SG2-VTM48EH060T020A00
供应商: 云汉优选
标准整包数: 1

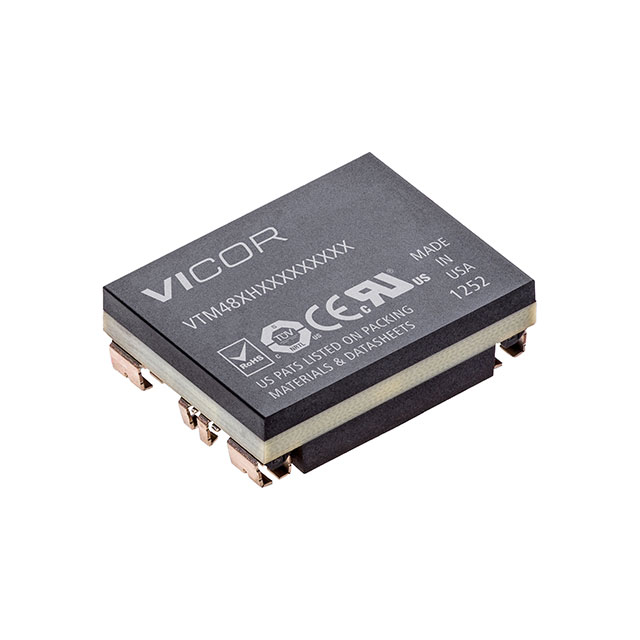

VICOR DC-DC模块 VTM48EH060T020A00

VTM48EH060T020A00概述

    VTMTM Current Multiplier: 高效电流倍增器
    VTM® Current Multiplier是一款高效率(> 94%)的正弦幅度转换器(SAC™),专为26至55 Vdc主总线设计,可提供隔离输出。这款电流倍增器采用零电压开关(ZVS)/零电流开关(ZCS)谐振正弦幅度转换拓扑结构,广泛应用于高端计算系统、自动化测试设备、高密度电源供应系统和通信系统等领域。

    产品简介


    VTM® Current Multiplier是一种高效的电流倍增器,适用于需要精确电流调节的应用场合。它通过将输入电压(26至55 Vdc)转换为所需的输出电压(3.3至6.9 V)来实现这一目标,最大输出电流可达20 A。其紧凑的设计使其能够在相对较小的空间内提供大功率输出,特别适合需要高功率密度的应用场景。

    技术参数


    VTM® Current Multiplier的技术参数如下:
    - 输入电压范围:26至55 Vdc
    - 输出电压:3.3至6.9 V
    - 最大输出电流:20 A
    - 转换效率:> 94%
    - 负载电阻:7.0至20.0 mΩ(室温下)
    - 切换频率:1.37至1.63 MHz
    - 启动电压:12至16.5 V(用于启动和运行)

    产品特点和优势


    VTM® Current Multiplier具有以下几个显著特点和优势:
    - 高效率:转换效率高达94%,显著降低系统能耗。
    - 高密度设计:体积小,功率密度达到133 A/in³。
    - 内置保护机制:包括过压、过流、短路和过温保护。
    - 易于安装:采用VI Chip®封装,兼容标准的表面贴装工艺。

    应用案例和使用建议


    VTM® Current Multiplier因其高效能和高可靠性被广泛应用于多个领域,如高性能计算、自动化测试设备、通信系统和高密度电源供应等。具体应用时需要注意以下几点:
    - 确保输入电压在26至55 Vdc范围内。
    - 在满负载情况下,温度升高不超过50°C。
    - 遵循制造商提供的启动和操作指南以确保稳定运行。

    兼容性和支持


    VTM® Current Multiplier可以与PRM模块无缝集成,进一步提升系统的整体效率和稳定性。厂商提供全面的技术支持和维护服务,确保客户能够充分利用产品功能。

    常见问题与解决方案


    在使用过程中可能遇到的一些问题及解决方案包括:
    - 启动电压不足:确保启动电压在12至16.5 V范围内,且电压上升速率符合要求。
    - 过载保护触发:检查系统负载是否超出额定范围,调整负载至正常水平。
    - 温度过高:确保良好的散热条件,避免长时间过载运行。

    总结和推荐


    VTM® Current Multiplier以其高效率、高密度和完善的保护机制,在众多应用场景中表现出色。特别是其在高功率密度需求领域的应用,使得该产品在市场上具备极强的竞争优势。综合考虑其卓越性能和广泛应用前景,强烈推荐使用VTM® Current Multiplier作为高效率电流转换的理想选择。

VTM48EH060T020A00参数

参数
输出电流最大值 20A
输出总功率 137W
输入电压最大值 55V
输出电压 6V
输出方式 -
特性 Remote On/Off,OCP,OTP,OVP,SCP
转换效率 94.1%
最大容性负载 -
散热方式 -
开关频率 -
类型 -
输出电压组数 1
输入电压最小值 26V
通用封装 HALF-CHIP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

VTM48EH060T020A00厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

VTM48EH060T020A00数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC模块 VICOR VTM48EH060T020A00 VTM48EH060T020A00数据手册

VTM48EH060T020A00封装设计

查看详情并下载
Symbol
Footprint
3D Model
