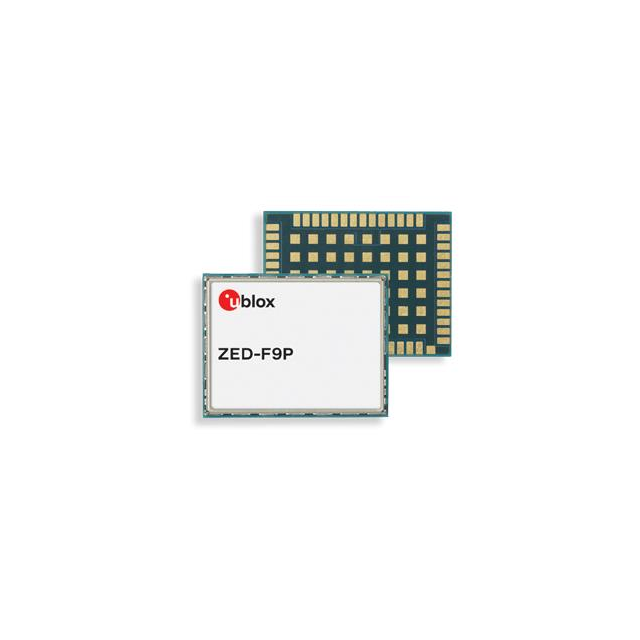

ZED-F9P-01B

产品分类: 射频模块
厂牌: U-BLOX
产品描述: BeiDou,Galileo,GLONASS,GNSS,GPS 921.6Kbps -167dBm 3V u-blox F9 贴片安装 2.4mm(高度)
供应商型号: 377-ZED-F9P-01B
供应商: Mouser
标准整包数: 1
U-BLOX 射频模块 ZED-F9P-01B

ZED-F9P-01B概述

    ZED-F9P 高精度 GNSS 模块技术手册

    产品简介


    ZED-F9P 是一款高精度的模块化产品,专为工业和消费级应用设计,采用 u-blox 的 F9 接收平台,支持多频段 GNSS(全球导航卫星系统)。该模块具备多频段 RTK(实时动态差分)能力,拥有快速收敛时间、可靠性能及易于集成的特性,适合需要紧凑设计和低能耗的应用场景。此外,ZED-F9P 提供高达 25Hz 的更新率,能够满足高度动态场景的需求,确保厘米级定位精度。
    主要功能
    - 支持多频段 GNSS 接收(GPS、GLONASS、Galileo、BeiDou)
    - 集成 u-blox 多频段 RTK 技术,实现厘米级定位精度
    - 支持移动基站(Moving Base)模式,允许基站与移动目标同时运行
    - 提供高频率定位更新率,适用于动态操作环境
    应用领域
    - 工业自动化设备
    - 农业机械与自动驾驶车辆
    - 测量与测绘仪器
    - 航空无人机(UAV)
    - 移动平台上的姿态传感器

    技术参数


    | 参数类别 | 参数说明 |

    | 接收类型 | 多频段 GNSS 高精度接收器 |
    | 定位精度 | 水平:PVT 模式下 1.5 米;RTK 模式下 0.01 米(+1ppm) |
    垂直:RTK 模式下 0.01 米(+1ppm) |
    | 初始化时间 | 冷启动:24 秒;热启动:2 秒;辅助启动:2 秒 |
    | 更新速率 | 最大 25Hz |
    | 动态特性 | 最高加速度:4g;最大高度:50,000 米;最高速度:500m/s |
    | 通信接口 | UART、SPI、I²C、USB |
    | 电源电压 | 主供电:3.3V;备用电源:1.8V |
    | 环境条件 | 温度范围:-40°C 至 +85°C |

    产品特点和优势


    1. 高性能 RTK 差分技术:通过整合多频段信号,提供精确到厘米级别的定位精度。
    2. 快速收敛时间:通常小于 10 秒,显著提升工作效率。
    3. 移动基站支持:支持移动平台间相对位置计算,特别适合无人机跟随任务。
    4. 小体积与低功耗:紧凑设计,适合空间受限的应用环境。
    5. 灵活性与扩展性:可配置支持部分 GNSS 卫星,减少功耗并满足特定需求。

    应用案例和使用建议


    应用案例
    - 在农业领域,ZED-F9P 可用于自动播种机和喷洒无人机的精准导航,大幅提高作业效率。
    - 在城市测绘中,模块的高精度性能结合移动基站模式,可用于建筑物轮廓测绘和道路监控。
    使用建议
    - 使用相同的天线可以有效降低相位中心变化对定位精度的影响。
    - 在复杂环境中建议使用高品质外部 LNA(低噪声放大器),以增强信号接收能力。
    - 为保证最佳性能,尽量避免天线安装方向不一致。

    兼容性和支持


    兼容性
    - 支持多种通信协议(UART、SPI、I²C、USB)。
    - 能够输出 RTCM 3.3 标准消息,兼容主流 GNSS 增强系统。
    支持与维护
    - u-blox 提供详细的设计指南和技术文档,帮助开发者快速集成。
    - 提供长期产品生命周期支持和定期固件更新服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 定位精度下降 | 检查天线连接是否正常,更换高性能 LNA |
    | 初始化时间过长 | 确保模块接收到完整的辅助数据 |
    | 模块无响应 | 检查供电电压是否稳定,重新上电重启 |

    总结和推荐


    ZED-F9P 是一款高性能的 GNSS 模块,凭借其高精度、快速收敛时间和灵活的配置选项,在工业和消费级应用中表现卓越。它的优异定位能力和紧凑设计使其成为自动化设备的理想选择。对于需要高精度定位和实时动态差分的用户来说,ZED-F9P 是一个值得信赖的选择。强烈推荐开发人员和制造商考虑将其作为关键组件纳入项目设计中。
    推荐指数:★★★★★

ZED-F9P-01B参数

参数
发射功率 -
天线形式 -
工作电压 3V
发射电流 -
接收电流 -
灵敏度 -167dBm
调制方式 BeiDou,Galileo,GLONASS,GNSS,GPS
数据速率 921.6Kbps
芯片平台 u-blox F9
频段 -
功耗 -
长*宽*高 2.4mm(高度)
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装
