NINA-B301-00B

产品分类: 射频模块
厂牌: U-BLOX
产品描述: GFSK 4.8mA 14.1mA 2.4GHz 2Mbps Antenna Not Included nRF52840 SMD-55P 贴片安装
供应商型号: SYE-NINA-B301-00B
供应商: 海外现货
标准整包数: 1

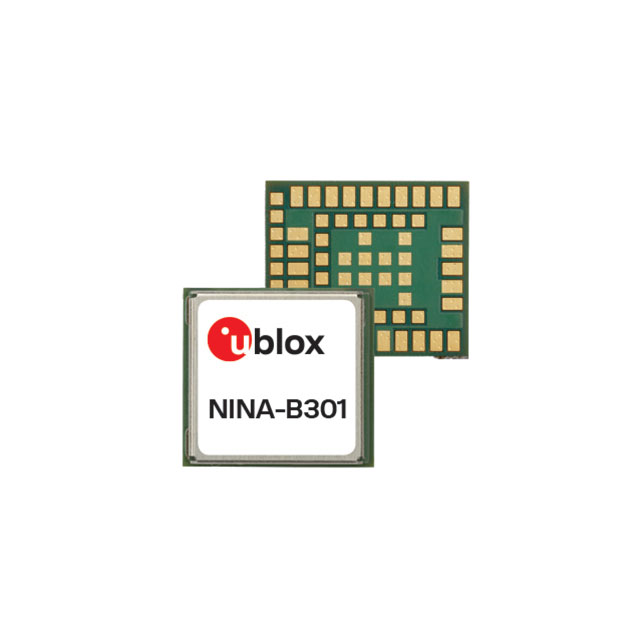

U-BLOX 射频模块 NINA-B301-00B

NINA-B301-00B概述

    NINA-B3 系列独立蓝牙 5 低功耗模块技术手册

    产品简介


    NINA-B3 系列模块是由 u-blox 公司生产的独立式蓝牙 5 低功耗模块。该系列模块分为两个子系列:NINA-B30 系列和 NINA-B31 系列。其中,NINA-B30 系列提供了一个开放的 CPU 架构,配备强大的 MCU,适合客户应用程序;而 NINA-B31 系列则预装了 u-connectXpress 软件,简化了集成过程。这些模块适用于各种无线通信应用,如智能家居、工业自动化和可穿戴设备。

    技术参数


    - 硬件版本:
    - NINA-B301-00B-00
    - NINA-B302-00B-00
    - NINA-B306-00B-00 和 NINA-B306-01B-00
    - NINA-B311-00B-00, NINA-B311-01B-00 和 NINA-B311-02B-00
    - NINA-B312-00B-00, NINA-B312-01B-00 和 NINA-B312-02B-00
    - NINA-B316-01B-00 和 NINA-B316-02B-00
    - 软件版本:
    - NINA-B30 系列(开放 CPU)
    - NINA-B31 系列(u-connectXpress 软件)
    - 供电电压:2.7 V 至 3.6 V
    - RF 性能:
    - 输出功率:+8 dBm 至 +14 dBm
    - 接收灵敏度:-93 dBm 至 -97 dBm
    - 电流消耗:
    - 活动模式:23 mA(最高)
    - 休眠模式:1 µA(最高)
    - 温度范围:-40°C 至 +85°C

    产品特点和优势


    NINA-B3 系列模块提供了多项显著的优势,使其在无线通信领域具有较高的竞争力。以下是其关键特点:
    - 开放 CPU 架构:允许客户进行自定义编程,满足多样化的应用需求。
    - 内置 u-connectXpress 软件:简化开发过程,加速产品上市时间。
    - 低功耗设计:优化的电源管理确保长时间运行,延长电池寿命。
    - 高射频性能:出色的输出功率和接收灵敏度保证了稳定可靠的连接。

    应用案例和使用建议


    NINA-B3 系列模块在多种应用场景中表现出色。例如,在智能家居领域,可以用于智能灯泡、智能门锁等设备的无线控制。在工业自动化中,可以作为机器之间的无线通信桥梁。为了更好地发挥其性能,建议用户根据具体应用场景选择合适的模块型号,并参考手册中的电源管理和射频接口配置指南进行设置。

    兼容性和支持


    NINA-B3 系列模块与多种其他电子元器件和设备兼容,且支持 u-blox 提供的技术支持和维护服务。用户可以在 u-blox 的官方网站上获取最新的文档和技术支持资料。

    常见问题与解决方案


    - Q: 如何判断模块是否正确供电?
    - A: 使用万用表测量模块的供电电压,确认在 2.7 V 至 3.6 V 范围内。

    - Q: 如何调整模块的射频性能?
    - A: 参考手册中的射频性能参数,并通过天线匹配网络和传输线调整射频信号。

    - Q: 如何进入和退出休眠模式?
    - A: 通过软件命令控制,确保在进入休眠前关闭所有不必要的外围设备。

    总结和推荐


    总体而言,NINA-B3 系列模块凭借其开放的 CPU 架构、高效的电源管理和稳定的射频性能,在多种无线通信应用中表现出色。特别是 NINA-B31 系列预装的 u-connectXpress 软件大大降低了开发门槛,使得新手开发者也能快速上手。因此,无论是对现有设备的升级还是新项目的开发,NINA-B3 系列模块都是一个值得推荐的选择。

NINA-B301-00B参数

参数
频段 2.4GHz
灵敏度 -
数据速率 2Mbps
接收电流 4.8mA
发射电流 14.1mA
工作电压 -
调制方式 GFSK
芯片平台 nRF52840
发射功率 -
天线形式 Antenna Not Included
功耗 -
通用封装 SMD-55P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NINA-B301-00B厂商介绍

u-blox是一家总部位于瑞士的全球领先的定位和无线通信技术提供商,专注于为汽车、工业、消费电子等领域提供高精度定位解决方案和无线通信模块。公司成立于1997年,在全球设有多个研发中心和销售网络。

u-blox的主营产品分为两大类:定位产品和无线通信产品。定位产品包括GNSS(全球导航**系统)模块、天线和高精度定位系统,广泛应用于汽车导航、无人机、智能交通、农业等领域。无线通信产品包括蜂窝模块、短距离无线模块(如Wi-Fi、蓝牙、Zigbee等)和无线局域网模块,应用于物联网、远程监控、智能穿戴设备等领域。

u-blox的优势在于其产品的高精度、低功耗和高可靠性。公司不断研发创新,提供多种技术组合的解决方案,满足不同行业和应用场景的需求。此外,u-blox还提供全面的技术支持和定制服务,帮助客户快速实现产品上市。

NINA-B301-00B数据手册

厂牌 PDF简要描述 下载
U-BLOX 射频模块 U-BLOX NINA-B301-00B NINA-B301-00B数据手册

NINA-B301-00B封装设计

查看详情并下载
Symbol
Footprint
3D Model
