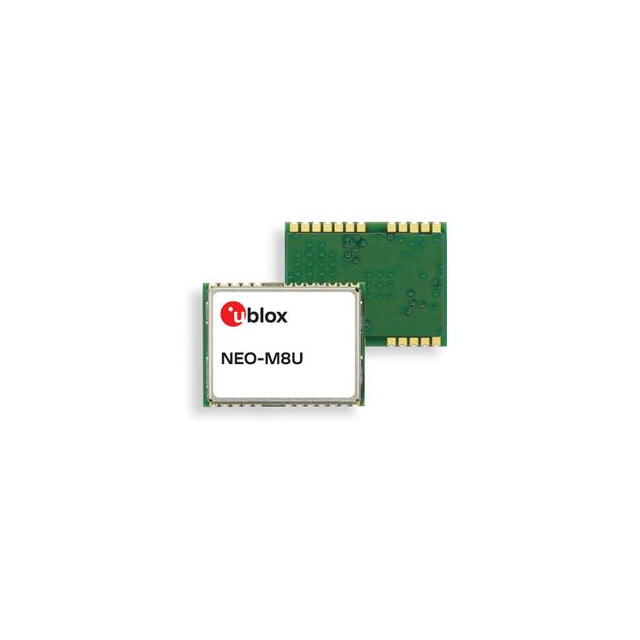

NEO-M8U-06B

产品分类: 射频模块
厂牌: U-BLOX
产品描述: BeiDou,Galileo,GLONASS,GNSS,GPS 29mA -160dBm 2.7V~3.6V SMD-24P 贴片安装
供应商型号: SYE-NEO-M8U-06B
供应商: 海外现货
标准整包数: 1
U-BLOX 射频模块 NEO-M8U-06B

NEO-M8U-06B概述

    NEO-M8U 技术手册概述

    1. 产品简介


    NEO-M8U 是由u-blox推出的高精度全球导航卫星系统(GNSS)模块,它集成了自主死区推算(UDR)技术和三维惯性传感器。该模块无需依赖车辆的电气连接即可提供连续导航服务,即使在GNSS信号较弱的情况下也能保持可靠的定位能力。NEO-M8U 模块适用于多种车载和便携式应用,如自动驾驶、车队管理、车辆追踪和个人导航等。

    2. 技术参数


    NEO-M8U 模块具备以下技术规格和性能参数:
    - 接收器类型:72通道u-blox M8引擎
    - GNSS星座支持:GPS L1C/A, SBAS L1C/A, QZSS L1C/A, QZSS L1-SAIF, GLONASS L1OF, BeiDou B1I, Galileo E1B/C
    - 时间脉冲信号准确性:RMS 30ns (99% 60ns)
    - 时间脉冲信号频率:0.25 Hz至10 MHz(可配置)
    - 运行限制:动态≤4 g,高度50,000米,速度500 m/s
    - 位置误差:在GNSS信号丢失后小于60秒内,典型情况下为行驶距离的10%
    - 最大导航更新率:30 Hz(高导航率输出),2 Hz(PVT输出)
    - 传感器测量输出率:最大100 Hz
    - 冷启动时间:GPS与GLONASS约26秒,BeiDou约39秒,Galileo约57秒
    - 热启动时间:所有系统均为1.5秒
    - 重捕获灵敏度:-160 dBm至-152 dBm
    - 水平位置精度:自主模式下约为2.5 m至4.0 m,使用SBAS提升到1.5 m
    - 高度精度:使用SBAS时,GPS约为3.5 m,BeiDou约为7.0 m

    3. 产品特点和优势


    NEO-M8U模块的主要优势在于其独特的自主死区推算(UDR)技术,该技术使得模块可以在缺乏车辆电气连接或GNSS信号不佳的情况下继续提供精确的定位服务。此外,该模块通过集成高精度GNSS接收器和三维惯性传感器,确保了在各种恶劣环境下的高性能表现。同时,模块还支持多种通信接口,便于与其他设备进行无缝集成。

    4. 应用案例和使用建议


    NEO-M8U模块广泛应用于各类需要精准定位的应用场景,例如车队管理和物流监控、自动驾驶测试以及个人导航设备。对于那些需要在复杂城市环境中提供持续导航服务的应用场景,NEO-M8U模块尤为适用。具体使用建议包括:确保模块安装位置尽可能不受遮挡,以便接收到更好的GNSS信号;利用模块的传感器数据进行实时性能监控和故障预警,以提高系统的稳定性和可靠性。

    5. 兼容性和支持


    NEO-M8U模块支持多种通信接口,包括UART、USB、DDC和SPI,可以方便地与其他电子元器件或设备进行连接。u-blox公司提供了全面的技术支持,包括产品文档、在线论坛和客户支持服务,确保用户能够快速有效地解决问题并充分利用模块的各项功能。

    6. 常见问题与解决方案


    根据技术手册中的信息,以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题一:无法接收到GNSS信号。
    - 解决方案:检查天线连接是否正确,确保天线没有被遮挡。尝试更换天线或使用外部低噪声放大器(LNA)。
    - 问题二:定位精度低于预期。
    - 解决方案:确认传感器和GNSS接收器之间的连接良好,确保所有必要的辅助数据(如差分GPS信号)都能正常接收。
    - 问题三:电池寿命短。
    - 解决方案:调整电源管理设置,减少不必要的传感器输出率,从而降低功耗。

    7. 总结和推荐


    NEO-M8U模块是一款性能卓越且应用广泛的高精度GNSS模块,特别适合于需要在各种环境下实现精确导航的应用场合。其优秀的自主死区推算技术和强大的硬件设计使其在市场上具有显著的竞争优势。我们强烈推荐在那些需要连续且可靠导航解决方案的应用场景中采用NEO-M8U模块。

NEO-M8U-06B参数

参数
芯片平台 -
工作电压 2.7V~3.6V
接收电流 29mA
灵敏度 -160dBm
数据速率 -
调制方式 BeiDou,Galileo,GLONASS,GNSS,GPS
发射电流 -
功耗 -
频段 -
发射功率 -
天线形式 -
通用封装 SMD-24P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NEO-M8U-06B厂商介绍

u-blox是一家总部位于瑞士的全球领先的定位和无线通信技术提供商,专注于为汽车、工业、消费电子等领域提供高精度定位解决方案和无线通信模块。公司成立于1997年,在全球设有多个研发中心和销售网络。

u-blox的主营产品分为两大类:定位产品和无线通信产品。定位产品包括GNSS(全球导航**系统)模块、天线和高精度定位系统,广泛应用于汽车导航、无人机、智能交通、农业等领域。无线通信产品包括蜂窝模块、短距离无线模块(如Wi-Fi、蓝牙、Zigbee等)和无线局域网模块,应用于物联网、远程监控、智能穿戴设备等领域。

u-blox的优势在于其产品的高精度、低功耗和高可靠性。公司不断研发创新,提供多种技术组合的解决方案,满足不同行业和应用场景的需求。此外,u-blox还提供全面的技术支持和定制服务,帮助客户快速实现产品上市。

NEO-M8U-06B数据手册

厂牌 PDF简要描述 下载
U-BLOX 射频模块 U-BLOX NEO-M8U-06B NEO-M8U-06B数据手册

NEO-M8U-06B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 74.4 ¥ 623.472
10+ $ 44.1812 ¥ 370.2385
50+ $ 37.5348 ¥ 314.5416
100+ $ 31.9424 ¥ 267.6773
库存: 447
起订量: 5 增量: 250
交货地:
最小起订量为:1
合计: ¥ 623.47
