BMD-380-A-R

产品分类: 射频模块
厂牌: U-BLOX
产品描述: GFSK,QPSK 4.6mA~9.9mA 4.8mA~32.7mA 2Mbps Integrated,Chip nRF52840 贴片安装
供应商型号: SYE-BMD-380-A-R
供应商: 海外现货
标准整包数: 1

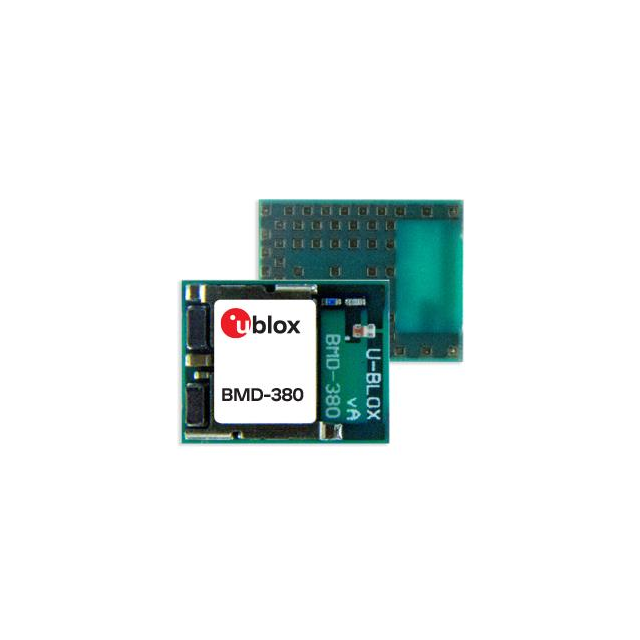

U-BLOX 射频模块 BMD-380-A-R

BMD-380-A-R概述

    BMD-380:高度集成的低功耗多协议模块

    产品简介


    BMD-380 是由u-blox公司生产的独立式蓝牙5低功耗和IEEE 802.15.4模块。它采用基于Nordic Semiconductor nRF52840 SoC的Arm® Cortex®-M4处理器,提供一个完整的射频解决方案,适用于便携式和超低功耗嵌入系统。通过支持蓝牙5和IEEE 802.15.4(Thread和Zigbee)连接,BMD-380能够为各种低功耗物联网应用提供高度集成且灵活的解决方案。它的主要应用场景包括智能家居、安全监控、远程控制等。

    技术参数


    - 核心处理单元:Arm® Cortex®-M4带浮点运算单元(FPU)的32位处理器
    - 内存:1MB嵌入式闪存和256kB RAM
    - 无线连接:支持蓝牙5.1低功耗,LE 1M、LE 2M和LE Coded(长距离),具备广告扩展、频道选择算法#2和蓝牙Mesh功能
    - 射频参数:频率范围2.360至2.500 GHz,最大传输功率+8 dBm,接收灵敏度-96 dBm(蓝牙低功耗模式)
    - 电流消耗:
    - 发送功率(+8 dBm):14.8 mA(DCDC启用时)
    - 接收功率:4.6 mA(DCDC启用时)
    - 尺寸:9.5 mm x 7.5 mm x 1.5 mm
    - 工作温度范围:-40°C至+85°C

    产品特点和优势


    BMD-380 拥有多项技术亮点,使其在市场上脱颖而出。首先,它集成了ARM® TrustZone® Cryptocell 310安全模块,支持AES-128加密,确保了设备的安全性。其次,其高度集成的设计减少了外部组件的需求,降低了开发成本。此外,BMD-380还具有强大的性能,例如集成的2.4GHz收发器和温度传感器,这些都使其成为物联网应用的理想选择。同时,它支持多达20个并发连接,并且具有真正的随机数生成器,进一步增强了其应用灵活性。

    应用案例和使用建议


    BMD-380 在多个领域的应用都表现出色,如智能家居、安全监控、远程控制等。例如,在智能家居系统中,BMD-380可以用于智能灯控、温控器和安防摄像头,实现家居自动化。对于物联网应用,BMD-380可以作为传感器节点,收集环境数据并进行无线传输。为了充分发挥BMD-380的潜力,建议在设计时充分考虑其射频布局,尤其是天线和地平面的设计,以确保最佳的射频性能。此外,合理利用模块的GPIO接口和SPI接口可以进一步增强系统的多功能性。

    兼容性和支持


    BMD-380 支持多种无线标准和接口,如蓝牙5.1低功耗、Thread和Zigbee协议,以及多个SPI和I2C接口。这使得它可以与多种电子元器件和设备无缝对接。同时,u-blox提供了详细的开发文档和技术支持,包括开发工具链和软硬件参考设计,帮助开发者快速上手和验证产品。对于需要进行更多定制化开发的用户,u-blox也提供了SDK和相关资源,便于开发者根据需求进行二次开发。

    常见问题与解决方案


    - 问题:模块如何启动?
    - 解决方法:BMD-380通过3.6V电压启动,建议使用1.75V至3.6V的电源供电。
    - 问题:如何处理模块通信不稳定?
    - 解决方法:检查射频天线的安装位置和布局,确保没有干扰源,并正确配置模块的射频参数。
    - 问题:如何进行固件升级?
    - 解决方法:可以通过Nordic Semiconductor提供的SDK工具进行固件升级。

    总结和推荐


    综上所述,BMD-380 是一款高度集成、低功耗且功能强大的蓝牙和IEEE 802.15.4多协议模块。其丰富的功能和优秀的性能使其在物联网、智能家居等领域具有广泛的适用性。如果您正在寻找一个可靠的无线连接解决方案,BMD-380无疑是一个值得考虑的选择。强烈推荐使用BMD-380进行产品设计和开发。

BMD-380-A-R参数

参数
天线形式 Integrated,Chip
灵敏度 -
接收电流 4.6mA~9.9mA
发射电流 4.8mA~32.7mA
芯片平台 nRF52840
功耗 -
数据速率 2Mbps
频段 -
工作电压 -
发射功率 -
调制方式 GFSK,QPSK
安装方式 贴片安装
包装方式 卷带包装

BMD-380-A-R厂商介绍

u-blox是一家总部位于瑞士的全球领先的定位和无线通信技术提供商,专注于为汽车、工业、消费电子等领域提供高精度定位解决方案和无线通信模块。公司成立于1997年,在全球设有多个研发中心和销售网络。

u-blox的主营产品分为两大类:定位产品和无线通信产品。定位产品包括GNSS(全球导航**系统)模块、天线和高精度定位系统,广泛应用于汽车导航、无人机、智能交通、农业等领域。无线通信产品包括蜂窝模块、短距离无线模块(如Wi-Fi、蓝牙、Zigbee等)和无线局域网模块,应用于物联网、远程监控、智能穿戴设备等领域。

u-blox的优势在于其产品的高精度、低功耗和高可靠性。公司不断研发创新,提供多种技术组合的解决方案,满足不同行业和应用场景的需求。此外,u-blox还提供全面的技术支持和定制服务,帮助客户快速实现产品上市。

BMD-380-A-R数据手册

厂牌 PDF简要描述 下载
U-BLOX 射频模块 U-BLOX BMD-380-A-R BMD-380-A-R数据手册

BMD-380-A-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
