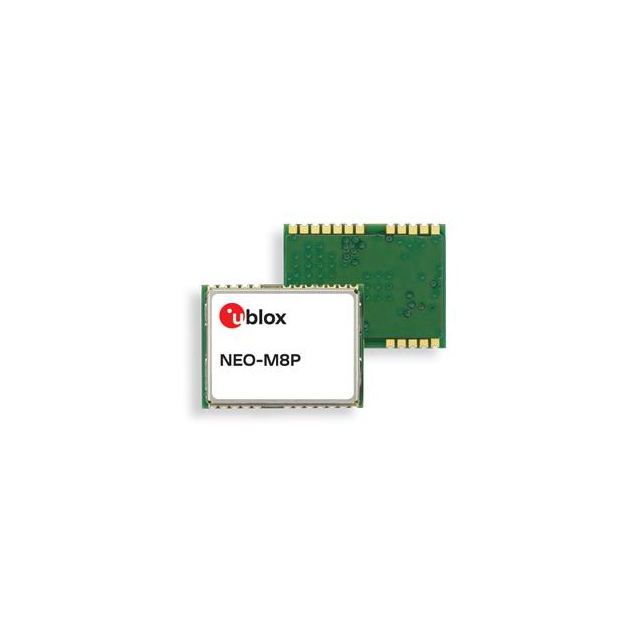

NEO-M8P-2

产品分类: 射频模块
厂牌: U-BLOX
产品描述: BeiDou,GLONASS,GNSS,GPS 25mA -160dBm 2.7V~3.6V SMD-24P 贴片安装 16mm(长度)*12.2mm(宽度)
供应商型号: SYE-NEO-M8P-2
供应商: 海外现货
标准整包数: 1
U-BLOX 射频模块 NEO-M8P-2

NEO-M8P-2概述

    NEO-M8P GNSS 模块:高精度定位技术详解

    1. 产品简介


    NEO-M8P 是由 u-blox 开发的一款集成实时动态(RTK)技术的高精度 GNSS 模块,适用于大众市场。这款模块采用 u-blox 的 M8 定位引擎,能够在开阔天空环境中实现厘米级精度的 GNSS 定位。NEO-M8P 提供了基线模块(NEO-M8P-2)和移动基站模块(NEO-M8P-0)两种版本,能够广泛应用于无人驾驶车辆、农业自动化等领域。

    2. 技术参数


    NEO-M8P 的技术参数如下:
    - 接收类型:72 通道 u-blox M8 引擎
    - 支持的卫星系统:GPS L1C/A、GLONASS L1OF、BeiDou B1I
    - 时间脉冲信号精度:RMS 30 ns(99%)
    - 时间脉冲信号频率:0.25 Hz 至 10 MHz(可配置)
    - 操作极限:
    - 动态范围 ≤ 4g
    - 高度 ≤ 50,000 米
    - 速度 ≤ 500 米/秒
    - 速度精度 ≤ 0.05 米/秒
    - 动态航向精度 ≤ 0.3°
    - 首次定位时间(TTFF):
    - 冷启动:26 秒(GPS)、28 秒(GLONASS)、29 秒(BeiDou)
    - 热启动:1 秒
    - 辅助启动:2 秒(GPS & GLONASS)、3 秒(BeiDou)
    - 最大导航更新率:
    - RTK:5 Hz(GPS & GLONASS)、8 Hz(BeiDou)
    - 移动基站 RTK:4 Hz
    - PVT(位置、速度和时间):5 Hz(GPS & GLONASS)、10 Hz(BeiDou)

    3. 产品特点和优势


    - 厘米级精度:通过集成 RTK 技术,NEO-M8P 能够提供厘米级精度的 GNSS 定位。
    - 高动态性能:适用于无人机、无人驾驶车辆等高动态应用场景。
    - 多功能支持:提供多种通信接口(UART、USB、SPI、DDC),可轻松集成到各种系统中。
    - 快速初始化:TTFF 时间短,确保高效运行。
    - 宽温度范围:适合不同环境条件下的应用。

    4. 应用案例和使用建议


    - 无人驾驶车辆:NEO-M8P 可用于无人驾驶汽车,确保车辆精确导航和安全行驶。
    - 农业自动化:在农业机械中使用 NEO-M8P 进行精确定位,提高作业效率。
    - 无人机应用:无人机可以使用 NEO-M8P 进行精确飞行控制和姿态感知。
    使用建议:
    - 选择合适的通信协议:根据具体应用场景选择最适合的通信接口。
    - 考虑天线设计:选择高质量的天线以提高信号接收能力。
    - 注意电源管理:合理安排电源供应以保证模块稳定工作。

    5. 兼容性和支持


    - 通信技术兼容性:支持多种通信技术(蜂窝网络、Wi-Fi、蓝牙、UHF),可根据需要选择最佳通信链路。
    - 技术支持:u-blox 提供全方位的技术支持和维护服务,确保用户获得最佳体验。

    6. 常见问题与解决方案


    - 问题1:首次定位时间过长。
    - 解决方案:确保天线安装正确,避免遮挡物,同时检查供电电压是否稳定。
    - 问题2:信号接收不稳定。
    - 解决方案:更换高性能天线,或者调整天线的位置和方向。

    7. 总结和推荐


    NEO-M8P 是一款出色的高精度 GNSS 模块,凭借其厘米级精度、高性能和多功能支持,非常适合各种高要求的应用场景。推荐使用 NEO-M8P 来实现高精度、高可靠性的 GNSS 定位解决方案。

NEO-M8P-2参数

参数
数据速率 -
灵敏度 -160dBm
发射功率 -
天线形式 -
芯片平台 -
频段 -
接收电流 25mA
功耗 -
发射电流 -
工作电压 2.7V~3.6V
调制方式 BeiDou,GLONASS,GNSS,GPS
长*宽*高 16mm(长度)*12.2mm(宽度)
通用封装 SMD-24P
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NEO-M8P-2厂商介绍

u-blox是一家总部位于瑞士的全球领先的定位和无线通信技术提供商,专注于为汽车、工业、消费电子等领域提供高精度定位解决方案和无线通信模块。公司成立于1997年,在全球设有多个研发中心和销售网络。

u-blox的主营产品分为两大类:定位产品和无线通信产品。定位产品包括GNSS(全球导航**系统)模块、天线和高精度定位系统,广泛应用于汽车导航、无人机、智能交通、农业等领域。无线通信产品包括蜂窝模块、短距离无线模块(如Wi-Fi、蓝牙、Zigbee等)和无线局域网模块,应用于物联网、远程监控、智能穿戴设备等领域。

u-blox的优势在于其产品的高精度、低功耗和高可靠性。公司不断研发创新,提供多种技术组合的解决方案,满足不同行业和应用场景的需求。此外,u-blox还提供全面的技术支持和定制服务,帮助客户快速实现产品上市。

NEO-M8P-2数据手册

厂牌 PDF简要描述 下载
U-BLOX 射频模块 U-BLOX NEO-M8P-2 NEO-M8P-2数据手册

NEO-M8P-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
