JAN4N49A

产品分类: 隔离器
厂牌: TT ELECTRONICS
产品描述: 1 TO-78-6 通孔安装 9.39mm*9.39mm*4.7mm
供应商型号: TS-JAN4N49A
供应商: 海外现货
标准整包数: 100

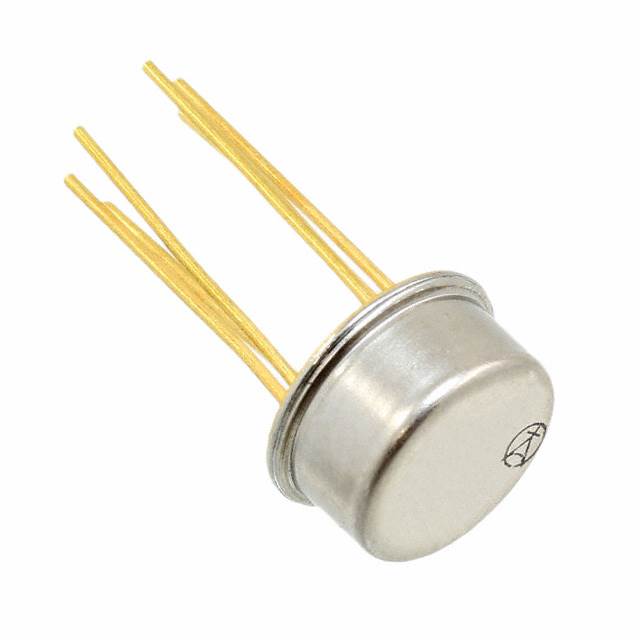

TT ELECTRONICS 隔离器 JAN4N49A

JAN4N49A概述

    Hi-Reliability Optically Coupled Isolator 4N22, 4N23, 4N24 [A] (TX, TXV) & 4N47, 4N48, 4N49 [A] (TX, TXV)

    产品简介


    产品类型:光耦合隔离器
    主要功能:用于实现高电压隔离和电气隔离,特别适用于恶劣环境下的工业、医疗和办公设备
    应用领域:高电压隔离、工业设备、医疗设备、办公设备

    技术参数


    - 隔离电压:最高可达200/1,000 VDC(取决于具体型号)
    - 电流传输比 (CTR):最低为0.15 mA(典型值),最高为2.80 mA
    - 输入电流 (IF):最大40 mA(在65°C及以下)
    - 输出电压 (VCE):最大45 V
    - 处理标准:MIL-PRF-19500/486(4N22系列)和MIL-PRF-19500/548(4N47系列)
    - 绝对最大额定值:存储温度范围为-65°C至+125°C,工作温度范围为-55°C至+125°C

    产品特点和优势


    - TO-78密闭封装:提供优良的防尘防水能力,确保稳定运行
    - 高电流传输比:保证信号传输效率
    - 电气隔离:具有高达1 kV的电气隔离能力,适合高电压应用
    - 军事级标准:适用于军事和极端环境
    - 基极接触:便于常规晶体管偏置

    应用案例和使用建议


    应用案例:工业控制系统中的传感器信号隔离,医疗设备的电源隔离,以及办公室设备的信号传输
    使用建议:
    - 在高温环境下,注意线性降额,例如高于65°C时,功率耗散需要降额。
    - 在低温环境下(如-55°C或更低),应注意调整电流参数以维持性能。

    兼容性和支持


    - 兼容性:这些光耦合器兼容各种电路板和接口标准,适用于多种工业设备
    - 支持服务:联系本地代表或Optek获取更多技术支持和服务

    常见问题与解决方案


    - Q: 如何确定合适的隔离电压?
    - A: 选择具有相应额定隔离电压的型号,如需要200 VDC隔离,可以选择4N47系列。

    - Q: 如何处理高温环境下的功率损耗?
    - A: 线性降额超过65°C时,每升高1°C,功率耗散减少1.0 mW。
    - Q: 高温条件下如何确保稳定运行?
    - A: 在高温条件下,可以降低输入电流,或者增加散热措施以维持稳定运行。

    总结和推荐


    综合评估:这些光耦合隔离器在电气隔离方面表现出色,能够在恶劣环境中稳定工作,特别适合于需要高电压隔离的应用。它们具备优良的温度适应性,能够在广泛的温度范围内正常工作。
    推荐使用:强烈推荐用于需要高可靠性电气隔离的工业、医疗和办公设备。建议根据具体应用场景选择合适的隔离电压和电流传输比。
    希望这篇文章对您了解这款Hi-Reliability Optically Coupled Isolator产品有所帮助!如果您有任何疑问,欢迎随时联系我们。

JAN4N49A参数

参数
数据速率 -
通道数量 1
长*宽*高 9.39mm*9.39mm*4.7mm
通用封装 TO-78-6
安装方式 通孔安装
零件状态 在售
包装方式 散装

JAN4N49A厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

JAN4N49A数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 隔离器 TT ELECTRONICS JAN4N49A JAN4N49A数据手册

JAN4N49A封装设计

查看详情并下载
Symbol
Footprint
3D Model
