ACPL-M60L-000E

产品分类: 隔离器
厂牌: BROADCOM
产品描述: Broadcom 逻辑门输出型光耦, 表面安装, 5针, SOIC封装
供应商型号: UNP-ACPL-M60L-000E
供应商: 海外现货
标准整包数: 1

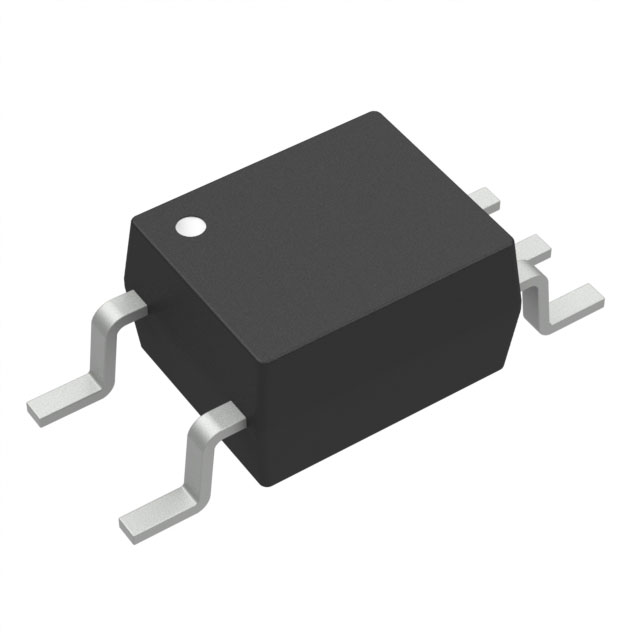

BROADCOM 隔离器 ACPL-M60L-000E

ACPL-M60L-000E概述

    ACPL-M60L 光电耦合器产品概述

    1. 产品简介


    ACPL-M60L 是一款光耦合门驱动器,它将一个GaAsP发光二极管与集成的高增益光电检测器相结合。检测器IC的输出为一个开漏Schottky钳位晶体管。内部屏蔽提供了在3.3V操作时的15kV/µs的共模瞬态抗扰度(CMR)。这种独特的设计使得该光电耦合器在实现AC和DC电路隔离的同时具有LVTTL/LVCMOS兼容性。
    ACPL-M60L 适用于高速逻辑接口、输入/输出缓冲器,在传统接收器无法耐受的环境中用作线路接收器。其广泛应用于极其高接地或感应噪声环境下的数字隔离、开关电源、仪表输入输出隔离、地环消除等领域。

    2. 技术参数


    - 工作电压: 3.3V/5V
    - 最大输入电流: 20mA
    - 最小共模瞬态抗扰度: 15kV/µs
    - 工作温度范围: -40°C 至 +85°C
    - 高电平输出电流: 4.5 - 50 µA (3.3V)
    - 低电平输出电压: 0.35 - 0.6 V (3.3V)
    - 传输延迟时间: 90ns (典型值) @3.3V, 75ns (典型值) @5V
    - 供电电压: 2.7V - 3.6V 或 4.5V - 5.5V
    - 输入电容: 60pF
    - 绝缘等级: 3750VRMS
    - 安全认证: UL, CSA, IEC/EN/DIN EN 60747-5-2

    3. 产品特点和优势


    - 双电压操作: 支持3.3V和5V工作电压,适应多种电路环境。
    - 低功耗: 最小化功耗,适合电池供电设备。
    - 高共模瞬态抗扰度: 最小15kV/µs,保证在高噪声环境下稳定运行。
    - 高速响应: 典型传输速率为15MBd,适合高速通信。
    - 宽温工作范围: 从-40°C到+85°C,适合恶劣环境。
    - 小巧封装: 表面贴装的SO-5封装,占用空间小。

    4. 应用案例和使用建议


    应用场景:
    - 隔离式线路接收器:用于数据通信和信号传输。
    - 计算机外围接口:如键盘、鼠标和打印机接口。
    - 微处理器系统接口:提供系统间的数据隔离。
    - 模拟数字转换隔离:用于高精度模拟信号采集。
    - 开关电源:提供电路隔离,提高系统稳定性。
    使用建议:
    - 确保供电电压稳定,特别是在3.3V和5V之间的切换。
    - 使用旁路电容,如0.1µF陶瓷电容器,以稳定电源。
    - 在高速信号处理中,尽量减少引线长度,避免信号干扰。
    - 注意ESD防护措施,尤其是在组装过程中。

    5. 兼容性和支持


    ACPL-M60L 与标准LVTTL/LVCMOS接口兼容,方便与现有电路板设计集成。厂家提供全面的技术支持和质量保证,符合UL、CSA、IEC/EN/DIN EN 60747-5-2安全标准,确保可靠性。

    6. 常见问题与解决方案


    - Q: 光耦合器在高温下工作不稳定。
    - A: 确保使用在推荐的工作温度范围内,考虑外部散热措施。

    - Q: 信号传输延迟大。
    - A: 减少负载电阻,优化电路设计以减少传输延迟。

    - Q: 需要更高电流能力。
    - A: 调整供电电压,增加电流驱动能力。

    7. 总结和推荐


    ACPL-M60L 以其卓越的共模瞬态抗扰度、高集成度和宽工作温度范围,成为高速逻辑电路和模拟信号处理的理想选择。无论是高速通信还是复杂电源管理,该光电耦合器均能提供可靠而高效的解决方案。因此,我强烈推荐在您的项目中使用这款产品。
    更多产品信息和分销商列表,请访问官方网站:www.avagotech.com
    版权 © 2005-2008 Avago Technologies. 所有权利保留。

ACPL-M60L-000E参数

参数
数据速率 15MBd
通道数量 1
长*宽*高 3.6mm*4.4mm*2.5mm
通用封装 SO-5
安装方式 贴片安装
零件状态 在售
包装方式 管装

ACPL-M60L-000E厂商介绍

Broadcom Inc.(博通公司)是一家全球领先的半导体公司,总部位于美国加利福尼亚州。Broadcom专注于设计、开发和提供广泛的半导体和基础设施软件解决方案,服务于数据中心、网络、软件、宽带、无线通信和工业市场。

主营产品分类包括:
1. 网络:包括以太网交换机、路由器、无线接入点等。
2. 无线通信:涉及Wi-Fi、蓝牙、GPS等无线技术。
3. 宽带:包括有线电视和宽带接入设备。
4. 工业:提供工业物联网解决方案和传感器。
5. 软件:包括网络安全、存储管理等软件产品。

应用领域广泛,包括:
- 数据中心:提供高速网络连接和存储解决方案。
- 移动设备:为智能手机、平板电脑提供无线通信技术。
- 家庭娱乐:提供宽带接入和家庭网络解决方案。
- 工业自动化:提供传感器和物联网解决方案。

Broadcom的优势在于:
- 技术创新:持续投入研发,拥有大量专利技术。
- 产品多样性:提供广泛的半导体和软件产品,满足不同市场需求。
- 客户服务:提供优质的客户支持和定制化解决方案。
- 全球布局:在全球设有研发中心和销售网络,服务全球客户。

ACPL-M60L-000E数据手册

厂牌 PDF简要描述 下载
BROADCOM 隔离器 BROADCOM ACPL-M60L-000E ACPL-M60L-000E数据手册

ACPL-M60L-000E封装设计

查看详情并下载
Symbol
Footprint
3D Model
