JAN4N49

产品分类: 隔离器
厂牌: TT ELECTRONICS
产品描述: 1 TO-78-6 通孔安装 9.39mm*9.39mm*4.7mm
供应商型号: TS-JAN4N49
供应商: 海外现货
标准整包数: 100

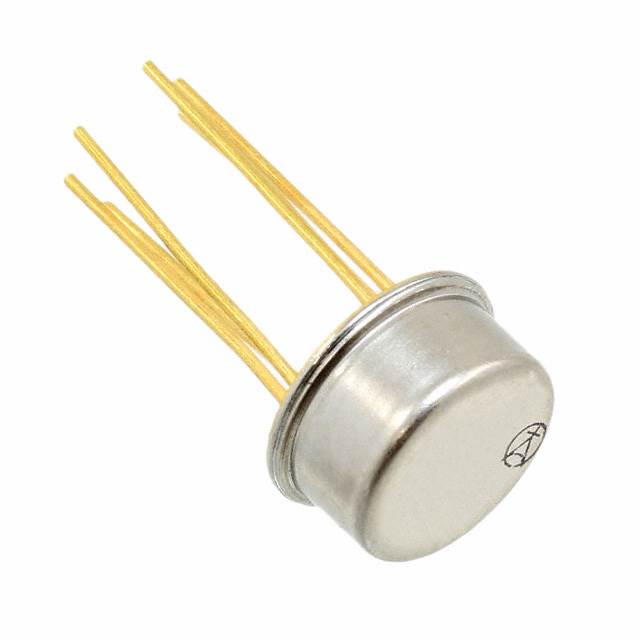

TT ELECTRONICS 隔离器 JAN4N49

JAN4N49概述

    高可靠性光耦合隔离器 —— 4N22, 4N23, 4N24 [A] (TX, TXV) 及 4N47, 4N48, 4N49 [A] (TX, TXV)

    1. 产品简介


    高可靠性光耦合隔离器(Optically Coupled Isolator)系列包括 4N22、4N23、4N24 [A] (TX, TXV) 和 4N47、4N48、4N49 [A] (TX, TXV),均为由红外发光二极管和NPN硅光电晶体管组成的光电耦合器,具有密封的TO-78外壳,适用于军事及恶劣环境。其中后缀字母“A”表示集电极与外壳电隔离。这些型号产品经过严格的MIL-PRF-19500/486和MIL-PRF-19500/548标准处理,确保了其高度可靠性和稳定性。

    2. 技术参数


    该系列光耦合器的各项技术参数如下表所示:
    | 型号 | 隔离电压 (kV) | CTR (%) | 最大IF (mA) | 最大VCE (V) | 加工标准 |
    |
    | 4N22 | 1 | 25 / NA | 10 / 40 | 35 | MIL-PRF-19500/486 |
    | 4N22A | 1 | 25 / NA | 10 / 40 | 35 | MIL-PRF-19500/486 |
    | 4N23 | 1 | 20 / NA | 20 / 40 | 35 | MIL-PRF-19500/486 |
    | 4N23A | 1 | 20 / NA | 20 / 40 | 35 | MIL-PRF-19500/486 |
    | 4N24 | 1 | 40 / NA | 40 / 40 | 35 | MIL-PRF-19500/486 |
    | 4N24A | 1 | 40 / NA | 40 / 40 | 35 | MIL-PRF-19500/486 |
    | 4N47 | 50 | 1 / 40 | 1 | 40 | MIL-PRF-19500/548 |
    | 4N47A | 50 | 1 / 40 | 1 | 40 | MIL-PRF-19500/548 |
    | 4N48 | 100 | 1 / 40 | 5 | 45 | MIL-PRF-19500/548 |
    | 4N48A | 100 | 1 / 40 | 5 | 45 | MIL-PRF-19500/548 |
    | 4N49 | 200 | 1 / 40 | 10 | 45 | MIL-PRF-19500/548 |
    | 4N49A | 200 | 1 / 40 | 10 | 45 | MIL-PRF-19500/548 |
    以上参数包括输入二极管和输出光电晶体管的各项关键指标,如正向电压、反向电压、最大电流、饱和电压、电流增益等。

    3. 产品特点和优势


    - 密封TO-78外壳:提供良好的防护和环境适应能力,适合恶劣环境应用。
    - 高电流传输比(CTR):保证了高可靠性和稳定性能。
    - 1 kV电气隔离:有效防止高压电路之间的干扰。
    - 基极接触:便于传统晶体管偏置,提高灵活性和可用性。
    - MIL-PRF-19500标准处理:确保在军事及其他严格环境中仍能保持高性能。

    4. 应用案例和使用建议


    这些光耦合器广泛应用于多个领域,如:
    - 高电压隔离:适用于需要电气隔离的应用,如医疗设备、工业设备等。
    - 清洁环境电气隔离:特别适合用于灰尘多的工业环境,保障设备安全运行。
    在实际使用中,根据具体的应用需求选择合适的型号,合理设置驱动电流和负载条件以优化性能。

    5. 兼容性和支持


    这些产品与其他标准光耦合器及电子设备兼容,可以方便地集成到现有的系统中。制造商提供了详尽的技术支持文档,为用户提供全面的技术指导和售后服务。

    6. 常见问题与解决方案


    - 问题一:如何确定最佳驱动电流?
    - 解决方案:根据光电晶体管的数据表中的CTR值和所需输出电流来计算。例如,若需输出50 mA电流,则应选择适当CTR值的光耦合器,并调整驱动电流至合适水平。

    - 问题二:如何测试光耦合器的工作状态?
    - 解决方案:可以使用万用表测试光电二极管的正向和反向电阻,以及光电晶体管的正向电压和饱和电压。此外,还可以利用示波器观察光耦合器的响应时间。

    7. 总结和推荐


    综上所述,这些高可靠性光耦合隔离器凭借其优异的技术参数、独特的设计特点和广泛的适用范围,在各个领域均有出色表现。推荐这些产品作为各种高电压隔离和环境适应要求较高的应用场合的理想选择。

JAN4N49参数

参数
数据速率 -
通道数量 1
长*宽*高 9.39mm*9.39mm*4.7mm
通用封装 TO-78-6
安装方式 通孔安装
零件状态 在售
包装方式 散装

JAN4N49厂商介绍

TT Electronics是一家全球领先的高性能电子元件制造商,专注于为严苛环境提供定制化和创新型解决方案。公司的产品广泛应用于****、工业、医疗、交通和能源等高可靠性领域。

主营产品分类包括:
1. 电路保护:提供过压、过流保护解决方案。
2. 电源管理:包括电源模块、转换器等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 互连产品:包括连接器、电缆组件等。
5. 定制化解决方案:根据客户需求提供定制化设计和制造服务。

TT Electronics的优势在于:
1. 丰富的行业经验:拥有超过80年的行业经验,为全球客户提供服务。
2. 严格的质量控制:遵循ISO 9001、AS9100等国际质量标准。
3. 创新能力:持续投入研发,拥有多项专利技术。
4. 全球化布局:在全球设有研发中心、制造基地和销售网络,为客户提供本地化服务。
5. 定制化服务:根据客户需求提供定制化设计和制造服务,满足特定应用需求。

JAN4N49数据手册

厂牌 PDF简要描述 下载
TT ELECTRONICS 隔离器 TT ELECTRONICS JAN4N49 JAN4N49数据手册

JAN4N49封装设计

查看详情并下载
Symbol
Footprint
3D Model
